Выбор двигателя

Сообщение ravitex » 28 май 2010, 10:57

Необходимо выбрать недорогой,небольшой двигатель (DC) , который будет управляться ATMeaga 128 и вращать барабан. Вращение в одну сторону с остановками по 45 градусов. Желательна система контроля угла вращения. Серво, как я понял без модификации не вращается на 360 град. Остаются шаговый и обычный.
ravitex

Сообщения: 4
Зарегистрирован: 28 май 2010, 10:38

Re: Выбор двигателя

Сообщение galex1981 » 28 май 2010, 12:13

У обычного без доработок сложно огранизовать вращение по нужному углу. Проще выбрать шаговый двигатель
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Выбор двигателя

Сообщение yak-40 » 28 май 2010, 12:28

ravitex писал(а): который будет управляться ATMeaga 128 и вращать барабан

Мега непосредственно двигателем управлять не может, значит нужен драйвер двигателя, а доработанной сервой - может.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Выбор двигателя

Сообщение ravitex » 28 май 2010, 12:42

galex1981 писал(а):У обычного без доработок сложно огранизовать вращение по нужному углу. Проще выбрать шаговый двигатель


Я проектирую в универе небольшое устройство, но хочу "потренироваться" и сделать что-то более-менее готовое к нормальной работе и производству. От дорабатывания двигателя пока откажусь - т.е. выбираю стандартный.

Значит необходим шаговый двигатель (ведь он дешевле серво). Я вообще в эстонии и читал все болше на эст. и англ.. И не пойму какова вероятность, что шаговый двигатель собъется/или будет появлятся ошибка постепенно и как этого избежать.
Спасибо.
ravitex

Сообщения: 4
Зарегистрирован: 28 май 2010, 10:38

Re: Выбор двигателя

Сообщение galex1981 » 28 май 2010, 12:43

Шаговый двигатель не собьется - он вращается шагами. А вообще хоть шаговый двигатель и дешовый но контроллер управления им дорогой. ИМХО все таки дешевле купить серву и переделать ее на постоянное вращение
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Выбор двигателя

Сообщение Radist » 28 май 2010, 14:13

Переделанная серва вроде бы теряет возможность отслеживать угол поворота? Да и топикстартер не хочет ничего дорабатывать, а хочет готовый движок. По ссылке отличная статья на русском о шаговых двигателях.
http://www.telesys.ru/electronics/projects.php?do=p077
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Выбор двигателя

Сообщение avr123.nm.ru » 28 май 2010, 14:29

ravitex писал(а):Необходимо выбрать недорогой,небольшой двигатель (DC) , который будет управляться ATMeaga 128 и вращать барабан. Вращение в одну сторону с остановками по 45 градусов.


Рекомендую: ATMeaga128 ( 230 руб ) + L298 ( 120 руб ) + шаговый мотор
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Выбор двигателя

Сообщение ravitex » 28 май 2010, 22:58

avr123.nm.ru писал(а):Рекомендую: ATMeaga128 ( 230 руб ) + L298 ( 120 руб ) + шаговый мотор


неужели так дешево ? Так как я понимаю в этом на уровне простой лабораторной, речь идет просто о чипе ATMega 128 или о какойто плате типа http://www.ittgroup.ee/index.php/et/e-s ... egory_id=2 ?
ravitex

Сообщения: 4
Зарегистрирован: 28 май 2010, 10:38

Re: Выбор двигателя

Сообщение galex1981 » 28 май 2010, 23:01

Ну к чипу ATMega128 по-любому обвязка нужна. Либо сами разводите плату со всеми компонентами - тогда у вас одна плата получится, либо можете по ссылке плату купить, тогда разводить плату вам нужно будет для всего остального - получится 2 платы
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Выбор двигателя

Сообщение avr123.nm.ru » 28 май 2010, 23:21

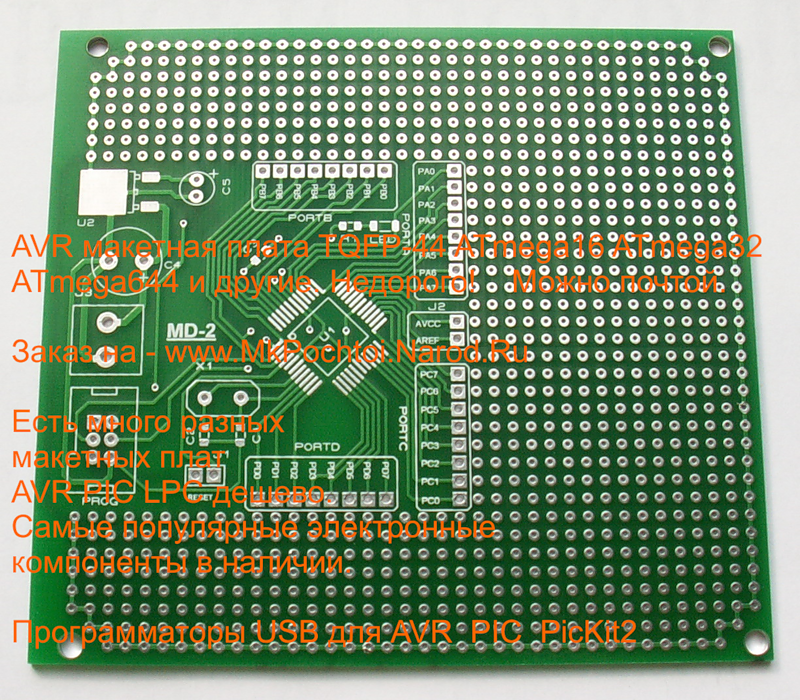

Я советую макетную плату для ATmega128 в TQFP-64 побольше и более удобную для макетирования - на ней хватит места и для L298 и для других компонентов и разъемов - стоит такая плата всего 120 рублей а выглядит аналогично вот такой макетной плате для AVR в корпусе TQFP-44 как на фото ниже.

Тогда общая стоимость с пересылкой составит всего 230 + 120 + 120 + 120 +мелочевка и расходники рублей на 100.

Макетные платы только что из Китая, высочайшего качества - супергламурный глянец :ROFL:

-
Вложения
макетная плата для AVR.png
Последний раз редактировалось avr123.nm.ru 28 май 2010, 23:23, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Выбор двигателя

Сообщение ravitex » 28 май 2010, 23:22

Radist писал(а):Переделанная серва вроде бы теряет возможность отслеживать угол поворота? Да и топикстартер не хочет ничего дорабатывать, а хочет готовый движок. По ссылке отличная статья на русском о шаговых двигателях.
http://www.telesys.ru/electronics/projects.php?do=p077


Придется поизучать основательно.
А если шаговый двигатель механически заклинить и отпустить, тогда что станет с позиционированием ?
Приведите,пожалуйста, пример использования шагового дв. в бытовой или промышленной технике .
ravitex

Сообщения: 4
Зарегистрирован: 28 май 2010, 10:38

Re: Выбор двигателя

Сообщение avr123.nm.ru » 28 май 2010, 23:29

1) а вы как думаете ?

2) уже экзамен начался ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Выбор двигателя

Сообщение galex1981 » 28 май 2010, 23:34

А если шаговый двигатель механически заклинить и отпустить, тогда что станет с позиционированием ?

А попробуйте его заклинить - у меня сколько не пытался так это и не вышло...
Приведите,пожалуйста, пример использования шагового дв. в бытовой или промышленной технике .

Принтеры, сканеры, приводы от ПК, часовые механизмы телескопов...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Выбор двигателя

Сообщение SMT » 28 май 2010, 23:58

Если сервой (не модифицированной!) вращить не барабан, а вал редуктора, то можно и меньше и больше 180 градусов получить - смотря с какой стороны к редуктору присоединить. Останется возможность контролировать положение (нужно не забывать об изменении точности и момента в большую или меньшую сторону - снова смотря с какой стороны к редуктору присоединить).
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Выбор двигателя

Сообщение pashteet » 29 май 2010, 01:04

вращение в одну сторону, так что серва не модифицированная отпадает.
На мой взгляд шаговик будет тут к месту как нельзя лучше
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович
