да.

У меня стоит мосфет IRL620 - его затвором можно управлять логическими уровнями без дополнительных драйверов. Разве нельзя подключить нагрузку к истоку и при этом чтобы он открывался от тех же +5В?

нарисуй картинку, не очень понятно что и как управляешь, и полярность лень гуглить

http://pdf1.alldatasheet.com/datasheet- ... RL620.html - вот ДШ на этот мосфет, а подключать хочу, как на этой картинке:
posting.php?mode=reply&f=16&t=8092#pr162414

чтоб верхним плечом управлять нужен Р мосфет, или накачивать драйвером +5 напругу относительно стока на затворе N для мосфета. разрисуй напряжения, а то все еще не понятно что к чему. Если н анагрузке будет +5 то мосфет наверно неоткроется или в линейный режим уйдет.

Lockdog писал(а):У меня стоит мосфет IRL620 - его затвором можно управлять логическими уровнями без дополнительных драйверов. Разве нельзя подключить нагрузку к истоку и при этом чтобы он открывался от тех же +5В?

Тебе нужно приложить +5 В к затвору относительно истока. Пусть исток подключен к нагрузке, сток - к источнику питания например +10 В, и к затвору приложено отпирающее напряжение +5 В. Транзистор открыт. На его истоке - почти +10 В, минус небольшое падение. Значит на затворе - +15 В относительно земли. А если транзистор закрыт, на затворе 0 В относительно истока, на истоке тоже 0 В (нагрузка обесточена) - на затворе 0 В относительно земли. Вот и получается, что в такой схеме на затвор нужно подавать 0 В для закрытия и +15 В для открытия. Это при питании в 10 вольт. При более высоком напряжении питания нужно еще и ограничивать скорость нарастания напряжения на затворе, потому как подав резко на затвор вольт 30, можно и спалить транзистор (напряжение истока не успеет резко вырасти например из-за емкости нагрузки).

В общем, посмотри типовые схемы тех же H-мостов, там решаются ровно те же задачи. То, что ты хочешь сделать, называется в терминологии мостов "верхним" ключом - это ключ между плюсом питания и нагрузкой. Его можно делать на N-канальном полевике, имея те проблемы, о которых я написал выше, или на P-канальном полевике - для этого нужен гораздо более простой драйвер, на затвор при питании +10 В нужно подавать +10 В для закрытия и +5 В для открывания, а можно вообще для открывания подавать 0 В (если полевик допускает такое напряжение между истоком и затвором), а сигнал 0..+10 получить намного проще, чем 0..+15.

как вариант - поставить ДЦ ДЦ развязанный и оптопары... и забыть о проблемах с напряжением на затворе....

всеравно рисовать надо, я пока сдесяток листочков не нарисовал, ни фига не понял.

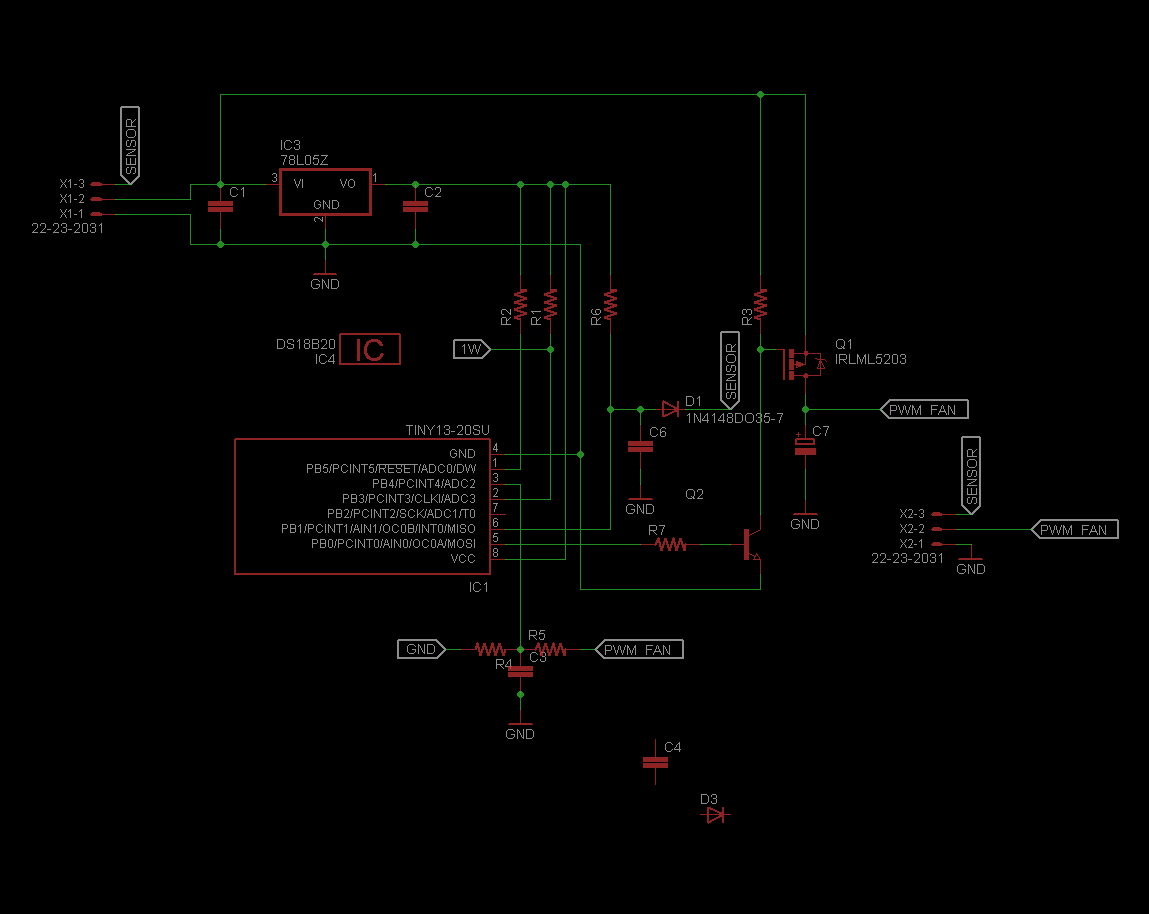

Потом купил Р мосфет и управляю плюсом вентилятора ПК. Подобная схема на прошлой странице.
но Тут требуется дополнительный транзистор, иначе в МК пойдет обратка до 12 В.

Добавлено спустя 5 минут 41 секунду:

вот такой принцип

Lockdog писал(а):У меня стоит мосфет IRL620 - его затвором можно управлять логическими уровнями +5 В ?

Относительно чего ?

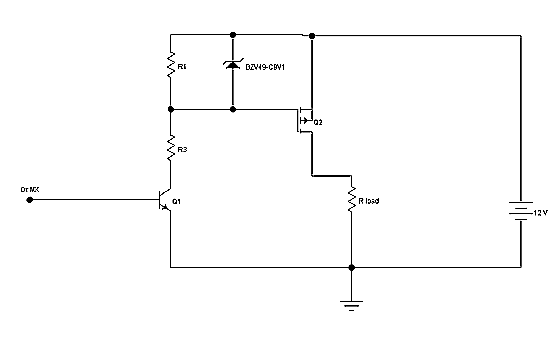

а если так?

от компонентов зависит и транзистор нужен с встроеным резистором или резистор в базу или полевик типа 2N7000

Все от нагрузки зависит. Если мощность большая - то через резистор он медленно закрываться будет и на транзисторе большая мощность выделится...

вместо входного биполярного , можно поставить полевой (послабше) MOSFET
и забыть о резюках ( включив подтяжку внутри МК)

Romikgy писал(а):а если так?

Да, вот так можно, причем если Ugs_max полевика ниже напряжения питания нагрузки, то R3 можно исключить. R1 подбирается исходя из требуемых скоростных характеристик и емкости затвора Q2. Понижая сопротивление R1, получаем более быстрое закрывание (меньше рассеивается на транзисторе при закрывании), но и большую рассеиваемую мощность на R1 в открытом положении.

На сайте pcports.ru есть вот такое включение n-канального мосфета:


Будет ли такое работать?
