Выбор шагового двигателя

Сообщение Vupver » 23 мар 2010, 11:26

Приветствую всех!!!
Нужна помощь новичку!!
Наверное многие видели книгу Дж.Вильямса "Программируемые роботы:создаем робота для своей домашней мастерской", где описывается создание станка ЧПУ. Собрал указанные там интерфейсную плату и плату контроллера, но возникли затруднения:
- в плате контроллера указано использование диодов FR304, но не могу их нигде найти, можно ли в данном случае использовать вместо FR304 диоды FR307 или аналог КД257Б?
-в книге используются шаговые двигатели с характеристиками 1,4 А, 4,5 В, 2 градуса\шаг - посоветуйте где в интернете можно заказать ШД с подобными характеристиками,видел только с шагом 1,8 градуса или это не совсем принципиально в данном случае?
Аватара пользователя
Vupver

Сообщения: 8
Зарегистрирован: 22 мар 2010, 10:03
Откуда: Тверь

Re: Выбор шагового двигателя

Сообщение Michael_K » 23 мар 2010, 12:32

все это не принципиально.
можно заменять и диоды и движки
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Выбор шагового двигателя

Сообщение Myp » 23 мар 2010, 13:35

это непринципиально всё

важно тока чтобы у ШД был не слишком большой шаг, ато бывают и по 15 градусов
и чтобы по напряжению и току соответствовали возможностям схемы управления

кстати у популярных шаговиков напряжение рабочее 12-24 вольта
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Выбор шагового двигателя

Сообщение zubr » 24 мар 2010, 14:49

http://www.stepmotor.ru/production/shag/
привет от гугла
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: Выбор шагового двигателя

Сообщение Vupver » 24 мар 2010, 18:07

Благодарю всех за ответы!!! На http://www.purelogic.ru/2863.html нашел ШД с током на фазу 2,4 А и шагом 1,8 градуса, напряжение 30 В - в моем случае подойдет такой двигатель?
Аватара пользователя
Vupver

Сообщения: 8
Зарегистрирован: 22 мар 2010, 10:03
Откуда: Тверь

Re: Выбор шагового двигателя

Сообщение Vupver » 25 мар 2010, 11:58

Myp писал(а):это непринципиально всё

важно тока чтобы у ШД был не слишком большой шаг, ато бывают и по 15 градусов
и чтобы по напряжению и току соответствовали возможностям схемы управления

кстати у популярных шаговиков напряжение рабочее 12-24 вольта



На http://www.purelogic.ru/2863.html нашел ШД с током на фазу 2,4 А и шагом 1,8 градуса, напряжение 30 В - в моем случае подойдет такой двигатель?
Аватара пользователя
Vupver

Сообщения: 8
Зарегистрирован: 22 мар 2010, 10:03
Откуда: Тверь

Re: Выбор шагового двигателя

Сообщение Myp » 25 мар 2010, 13:07

и почему все упорно игнорируют вековую мудрость "семь раз отмерь, а один отрежь"...

4.5 вольта и 30 вольта это совсем даже не похожие напряжения
если схема выдаёт 4.5 вольта то пурилоджиковский ШД скорей всего даже не закрутится :(

мне лень качать эту книжку и искать что там за драйвер
выложи сюда страничку с описанием из драйвера и схему
тогда глянем и скажем чо и как
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Выбор шагового двигателя

Сообщение Michael_K » 25 мар 2010, 13:11

Что вам подойдет знаете только вы.
Движок выбирают из момента, допустимых токов для схемы
управления и питания, допустимых напряжений...

2.4 ампера при тридцати вольтах НА ОБМОТКЕ - это огромное двигло.
Вы наверное посмотрели на напряжение питания какого-то их ДРАЙВЕРА, а не самого мотора...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Выбор шагового двигателя

Сообщение Myp » 25 мар 2010, 13:15

там схема навено для шаговиков от флопиков...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Выбор шагового двигателя

Сообщение Vupver » 03 апр 2010, 22:19

Myp писал(а):мне лень качать эту книжку и искать что там за драйвер
выложи сюда страничку с описанием из драйвера и схему
тогда глянем и скажем чо и как

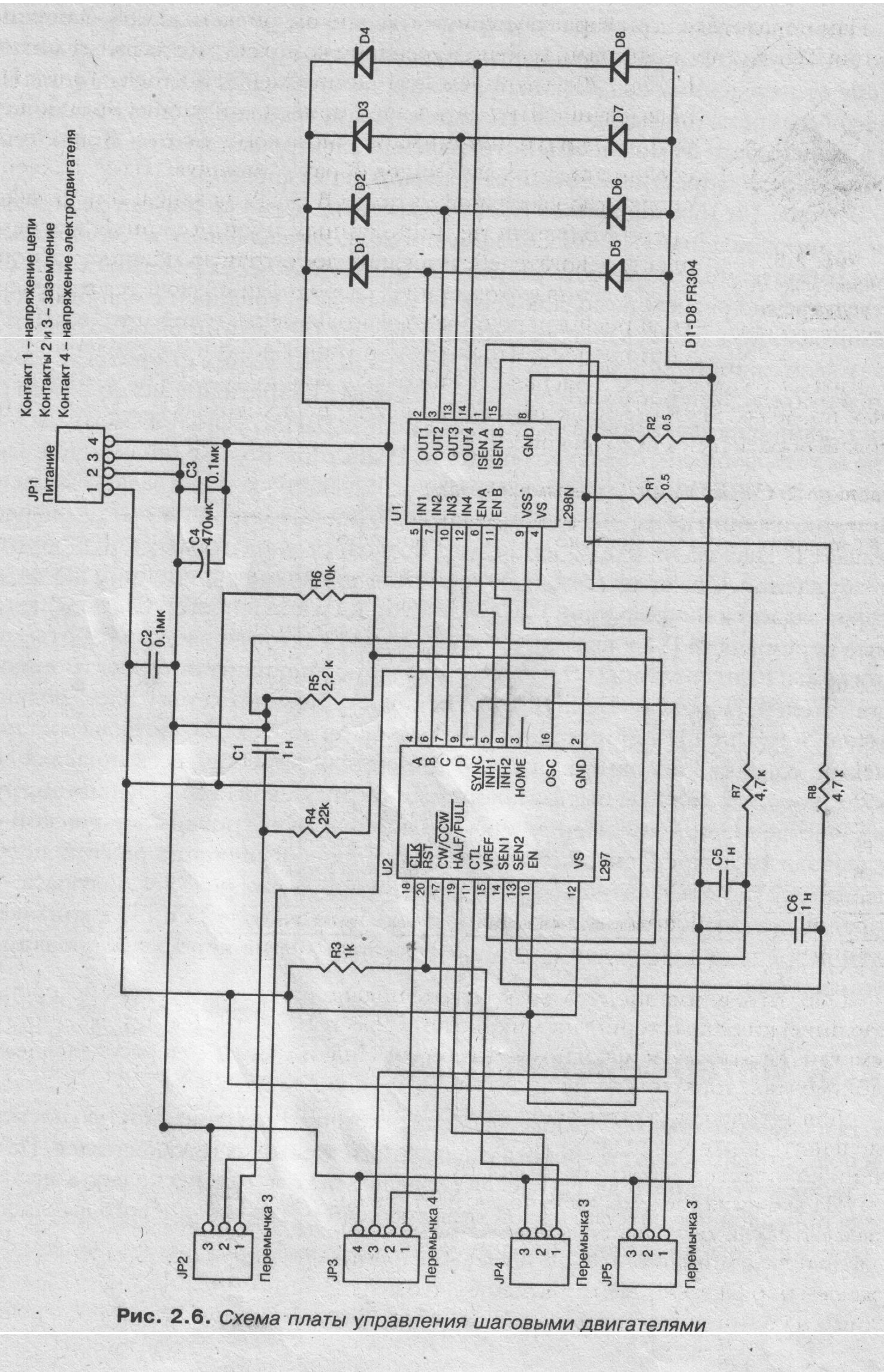

Выкладываю схему управления шаговыми двигателями

Цитирую из книги:
"...Нам понадобятся три управляющие платы- по одной на каждую ось перемещения. Платы спроектированы с использованием комплекта интегральных схем L297 и L298, произведенных компанией STMicroelectronics. Использование этих двух чипов приводит к упрощенной конструкции платы и минимизации числа компонентов. Кроме того, соединение этих двух чипов образует мощную плату драйвера, способную выдержать до 36В и 2А на канал...Я решил использовать шаговые двигатели Sanyo Denki, рассчитанные на напряжение питания 4,5 В и потребление 1,4 А на канал, с разрешением 2 градуса на шаг. Номинальная мощность находится в допустимых пределах..."
Аватара пользователя
Vupver

Сообщения: 8
Зарегистрирован: 22 мар 2010, 10:03
Откуда: Тверь

Re: Выбор шагового двигателя

Сообщение Vupver » 03 апр 2010, 22:26

Myp писал(а):мне лень качать эту книжку и искать что там за драйвер
выложи сюда страничку с описанием из драйвера и схему
тогда глянем и скажем чо и как

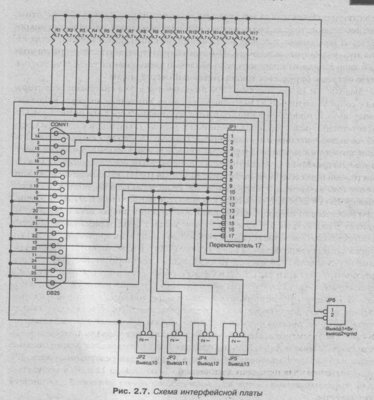

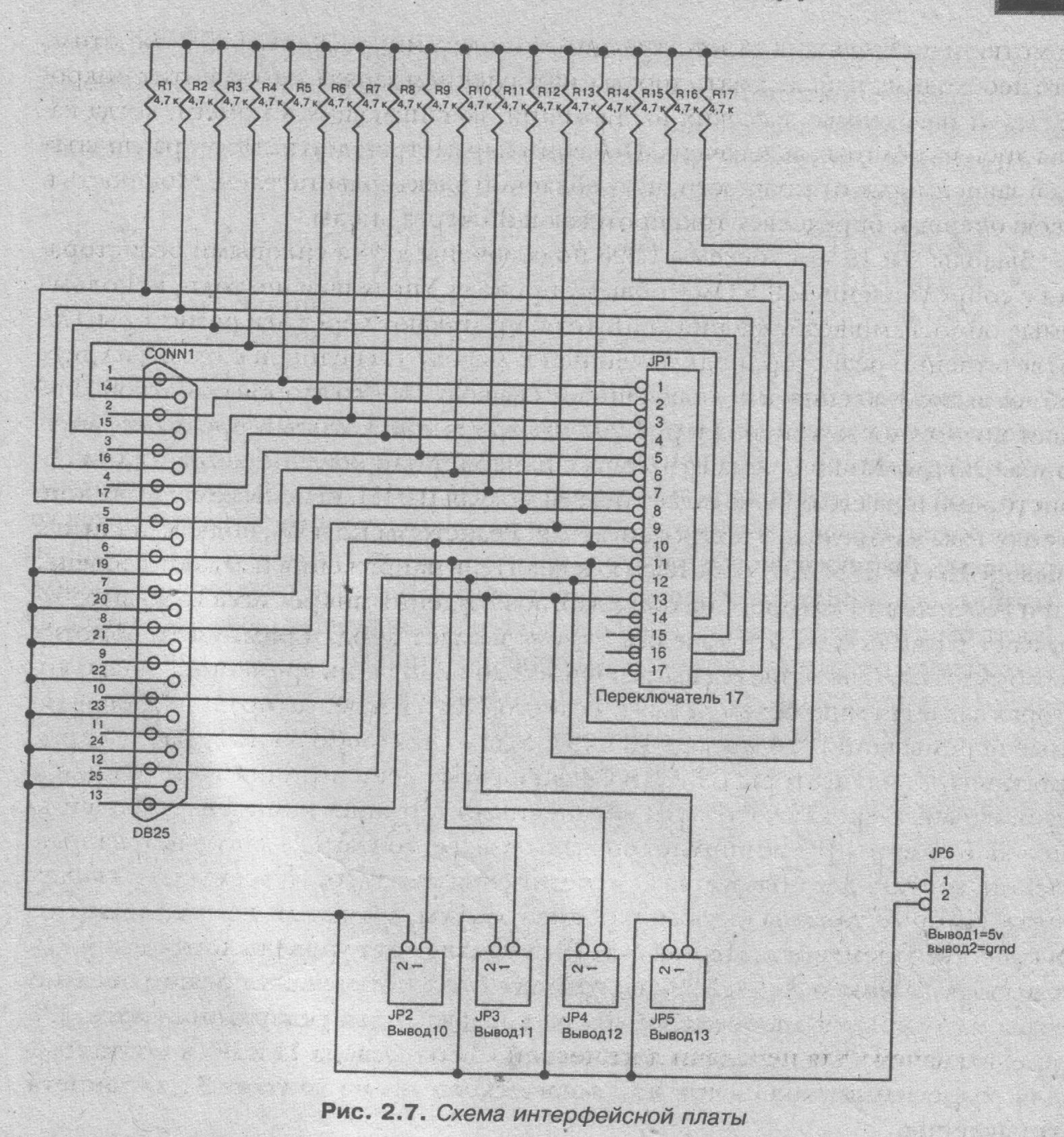

Схема интерфейсной платы
