Для чего вывод VM у микросхемы LB1840 ?(минидвигфлопарей)

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Для чего вывод VM у микросхемы LB1840 ?(минидвигфлопарей)

Сообщение Ворон » 28 дек 2009, 02:03

вот скажите мне зачем он нужен? вывод VM...может ну его?
Вложения
lb1840m.pdf
(75.35 КиБ) Скачиваний: 24
Последний раз редактировалось Ворон 28 дек 2009, 14:05, всего редактировалось 1 раз.
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: нахрена этот вывод?(LB1840)

Сообщение Michael_K » 28 дек 2009, 02:20

Как я понял, эта микруха может плавно регулировать напряжение на моторе.
Если VM высокое, то напряжение на моторе будет поддерживаться равным VC*2.5
Если VM низкое, то напряжение на моторе будет всегда равно напряжению питания.

Добавлено спустя 4 минуты 29 секунд:
Вы где ее откопали-то?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: нахрена этот вывод?(LB1840)

Сообщение Ворон » 28 дек 2009, 03:57

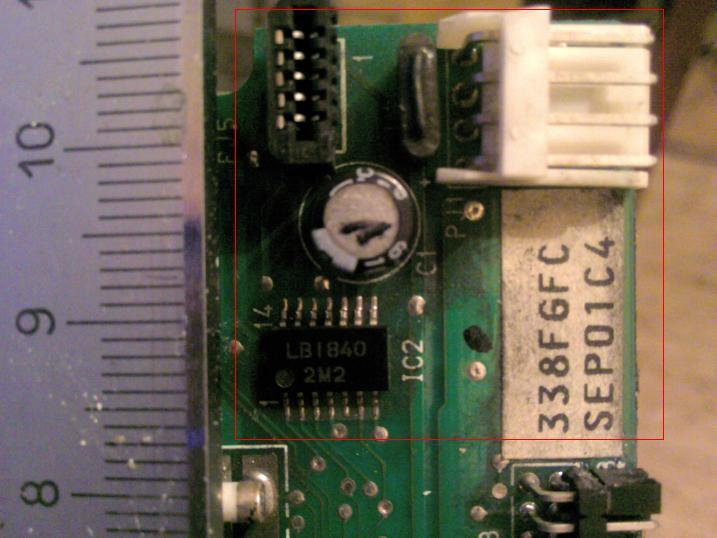

ну как бы это ставится у старых 3.5 флопарей на биполярник привода головки)как драйвер))маленькая симпотишная)
.JPG
есть сильное желание отрезать по красному кусок платы..)

Добавлено спустя 29 минут 9 секунд:

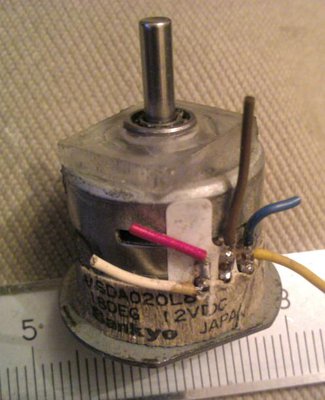

ну это я тоже движок подачи головы флопаря переделал вариант Эдгула опробовал движок попался униполярный так что мога быть куда нить пайдет :crazy:
Вложения
.JPG
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Для чего вывод VM у микросхемы LB1840 ?

Сообщение Ворон » 28 дек 2009, 13:59

огромное спасибо :) за исправление темы...расчувствовался когда писал сам название видимо :sorry: ..извиняюся :oops:
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Для чего вывод VM у микросхемы LB1840 ?(минидвигфлопарей)

Сообщение Ворон » 28 дек 2009, 18:30

таке этот вывод ну нафиг? :oops: или его для чего-нить уного можно использовать :wink: ?сори за настойчивость.. :pardon:
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Для чего вывод VM у микросхемы LB1840 ?(минидвигфлопарей)

Сообщение Michael_K » 28 дек 2009, 18:45

Закоротить на землю. У вас скорость
напругой все равно поддержать не получится - усилие на валу непостоянно.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Для чего вывод VM у микросхемы LB1840 ?(минидвигфлопарей)

Сообщение Ворон » 28 дек 2009, 18:46

предполагается что вал вообще не нагружен..
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Для чего вывод VM у микросхемы LB1840 ?(минидвигфлопарей)

Сообщение Michael_K » 28 дек 2009, 18:53

да пофиг :) закоротить!
Вы будете аналоговое напряжение на VC подавать?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Для чего вывод VM у микросхемы LB1840 ?(минидвигфлопарей)

Сообщение Ворон » 28 дек 2009, 18:59

велика вероятность- что позиционирование будет ставиться, чтоб к заданой точке плавнее подходил ..
но пока это только идея будущего..и пока это не на стадии реализации закопать в землю VM ....
еще пара таких мнений и тема закрыта... :friends:
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань
