Кто незнает как отличить ножки деталей сюда!

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Кто незнает как отличить ножки деталей сюда!

Сообщение Nesh » 21 дек 2009, 22:04

Сегодня много новичков путают ножки, например тиристора или транзистора, а потом БУХ :evil:
Ета тема создана для того чтоб новички задавали вопросы как отличить коллектор от эмитера и т.п. ,а опытные дяди рассказывали как отличить.

Я начну первым, как отличить колектор от эмитера у фототранзистора?
Nesh

Сообщения: 29
Зарегистрирован: 13 ноя 2009, 22:53
Откуда: Тернополь, Украина
Skype: edison2402

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение кулер 23 » 21 дек 2009, 22:09

А я ни разу не путал :)

Добавлено спустя 19 секунд:
я все по даташиту сатрю
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение Nesh » 21 дек 2009, 22:17

А я не знаю модели :oops:
знаю тока что одна ножка длинная а другая короткая.
П.С. новенький не выпаяный
Nesh

Сообщения: 29
Зарегистрирован: 13 ноя 2009, 22:53
Откуда: Тернополь, Украина
Skype: edison2402

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение кулер 23 » 21 дек 2009, 22:21

ДЛинная + короткая минус и че тут знать? мне это папа в 6 лет сказал :oops:
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение rig » 21 дек 2009, 22:25

я тебе помогу.

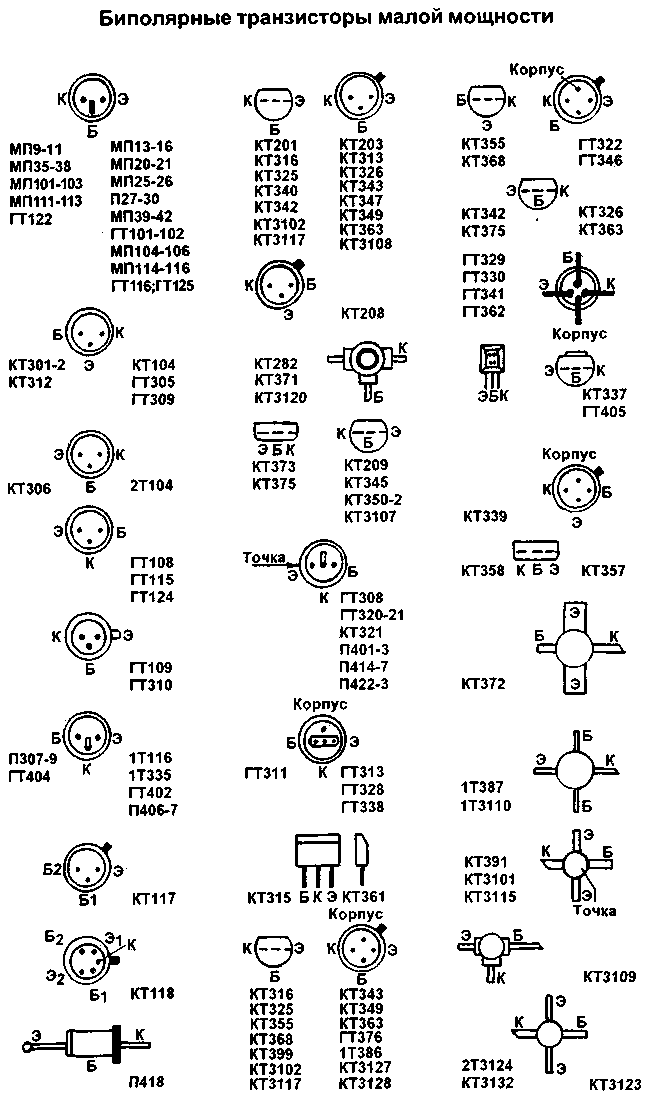

распространенных биполярных и полевых транзисторов 1.gif

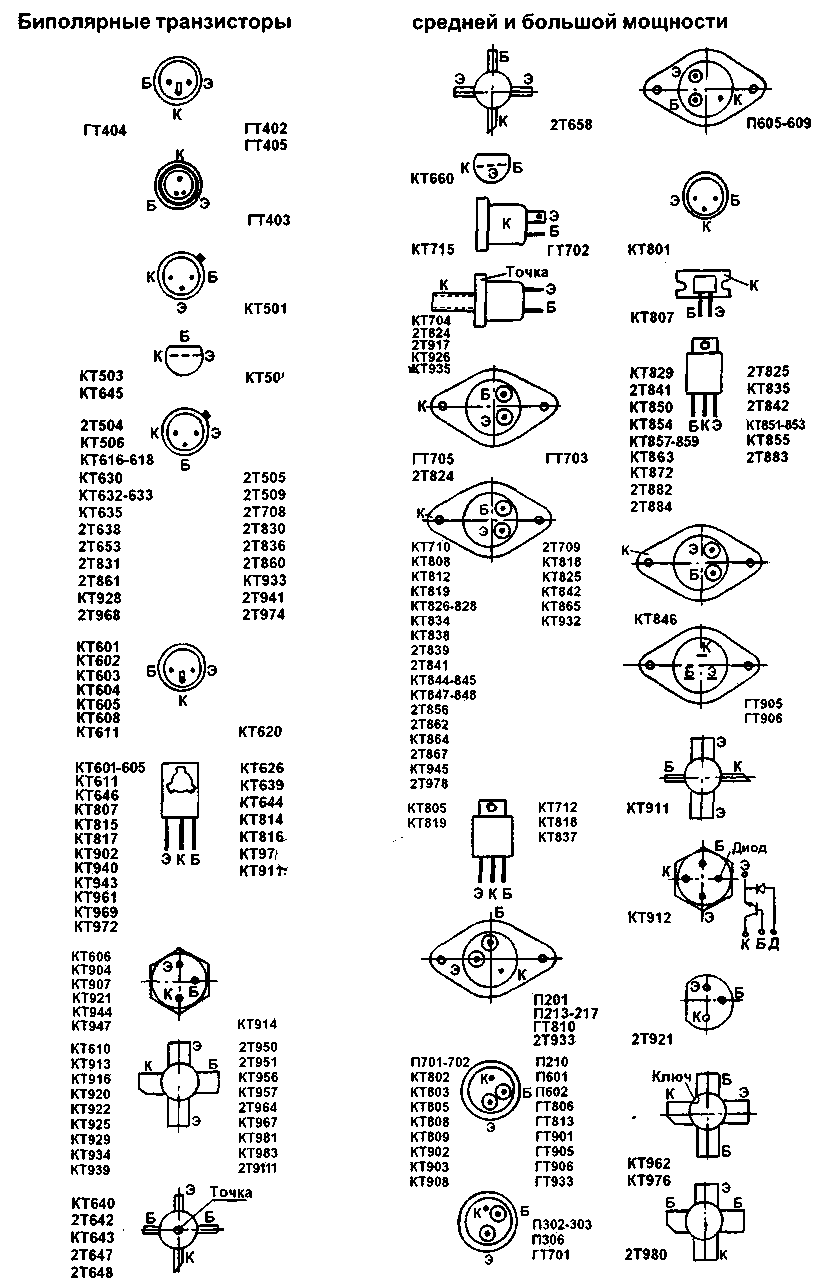

распространенных биполярных и полевых транзисторов2.gif

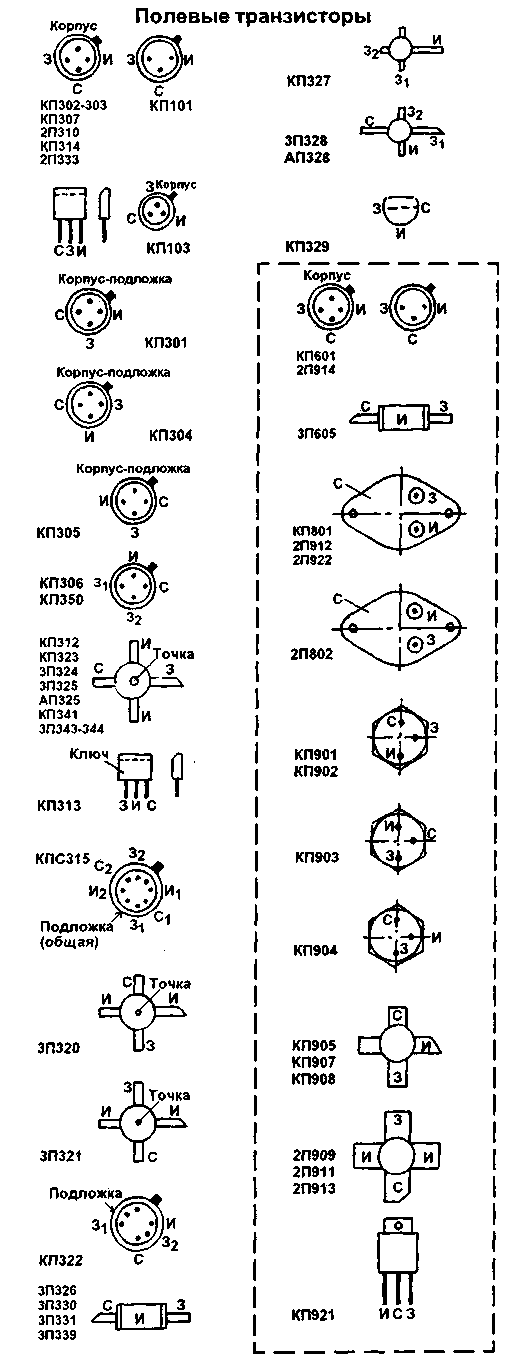

распространенных биполярных и полевых транзисторов3.gif
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение yak-40 » 21 дек 2009, 22:27

rig писал(а):я тебе помогу.

а где фототранзисторы? :D
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение rig » 21 дек 2009, 22:29

спиливаешь крышку у обычного и вуаля, фототранзистор готов!
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение Nesh » 21 дек 2009, 22:39

Кулер23 ты че?? Какой у фототранзистора + и -?! Там вроде колектор и эмитер. И если ты знаеш то + например ет че К. или Э.?
Nesh

Сообщения: 29
Зарегистрирован: 13 ноя 2009, 22:53
Откуда: Тернополь, Украина
Skype: edison2402

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение rig » 21 дек 2009, 22:46

вопрос вопросов: как отличить фототранзистор от светодиода?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение кулер 23 » 21 дек 2009, 23:19

фототранзистор не горит))

Добавлено спустя 6 минут 9 секунд:
Шутка)) можно Тестером проверить что светодиод а что фототранзистор

Добавлено спустя 12 минут 23 секунды:
Nesh писал(а):Кулер23 ты че?? Какой у фототранзистора + и -?! Там вроде колектор и эмитер. И если ты знаеш то + например ет че К. или Э.?

Эмитер плюс колектор минус :)
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение Michael_K » 21 дек 2009, 23:59

светодиод отличается от фототранзистора тем, что даже под светом
проводит ток только в одну сторону. Тестером на килоомах.

эмиттер от коллектора фототранзистора отличается так:
тестер на килоомы и попробовать под свет
поставить. Как лучше реагирует, так и правильно.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение SkyStorm » 20 янв 2010, 16:42

По ножкам диода 1N4004 в доке "Polarity: Color band denotes cathode end".
Правильно ли я понимаю что цветная в данном случае серая -(катод - отрицательный электрод) а черная +(анод - положительный)?
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение blindman » 20 янв 2010, 16:58

Color band denotes cathode end => Маркировка в виде цветного кольца обозначает катод

На всех диодах так - со стороны катода кольцо (или полоса на SMD)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение =DeaD= » 20 янв 2010, 17:09

При этом может быть как черное кольцо на сером\прозрачном диоде, так и серое кольцо на черном диоде ;)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Кто незнает как отличить ножки деталей сюда!

Сообщение blindman » 20 янв 2010, 17:10

Да цвет может любым быть, хоть красный, хоть белый. Может быть не кольцо, а точка
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
