MAX1811

Сообщение GIGOLAS » 13 дек 2009, 23:12

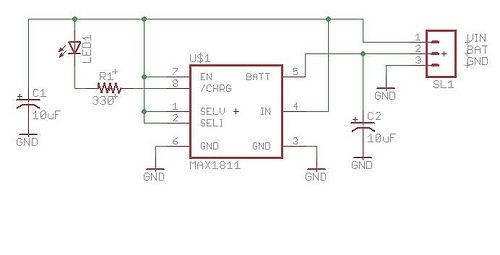

Помогите подключил микросхему по даташиту MAX1811 . Там в ней предусмотрен индикатор зарядки (CHRG) как я понял. Акум заряжает нормально но индикатор не горит. Подскажите мож я где ошибаюсь ?
Вложения
Последний раз редактировалось GIGOLAS 14 дек 2009, 03:24, всего редактировалось 1 раз.
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: MAX1811

Сообщение GIGOLAS » 14 дек 2009, 03:53

Плохо английский не знаю, походу там какая то засада в микросхеме по даташиту. Или какая нибудь битая партия очередная, хотя заряд идет нормальный. На макетке все, пробовал разные режимы но выход (CHRG) без признаков жизни. Гугл толком ничего недал, только разные вариации подключения микрухи. :(

Добавлено спустя 28 минут 56 секунд:
Страно микруха вроде заработала, при севшем акуме на выходе относительно плюса 2.5В относительно земли 1.2В. Так как показаны схемы и сделана у меня светодиоду нехватает зажеться. Вроде все верно чё за косяк, непойму :(
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: MAX1811

Сообщение $ilent » 14 дек 2009, 14:11

а. дохлый светодиод;
б. перепутана полярность светодиода;
в. не тот номинал резистора R1;
г. а нужен ли вообще R1?(бывают встроенные).
$ilent


Re: MAX1811

Сообщение GIGOLAS » 14 дек 2009, 14:42

Светодиоды рабочие, пробовал штук 15, чего не хватает ему не пойму. Вроде 2.5 вольт должно хватать а эта собака не хочет зажигаца :(
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: MAX1811

Сообщение avr123.nm.ru » 14 дек 2009, 15:16

Если яркий он илль голубой, белый то может и не хватать. Просто замкни низ резистора на землю отключив от микры и посмотри будет ли гореть.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: MAX1811

Сообщение contr » 14 дек 2009, 15:33

Вроде 2.5 вольт должно хватать а эта собака не хочет зажигаца

Для белых, синих и УФ напряжение зажигания >3.2V
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: MAX1811

Сообщение GIGOLAS » 15 дек 2009, 12:41

Да спасиб вам. Как я понял нужно искать светодиод который работает в пределе от 1.2 до 2.5 вольт.
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: MAX1811

Сообщение avr123.nm.ru » 15 дек 2009, 12:53

Это обычные красные зеленые желтые светодиоды.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: MAX1811

Сообщение GIGOLAS » 15 дек 2009, 21:25

Видать те которые пробовал они 3 вольтовые скорее, хотя тоже были и красные и зеленые и желтые, как наши так и импортные пихал. Ша здесь у друга нашол какие то чип светики расыпуху, как приеду на работу попробую и отпишу.

Хотя все страно все ето, обычно на других устройствах (Атнега16-32-128) зажигались бес проблем. А тут напасть, в первый раз такое у меня :(
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: MAX1811

Сообщение GIGOLAS » 18 дек 2009, 01:30

Вот первые результаты, при отключении емкости С1 светодиод начинает работать в нормальном режиме. При включении емкости он перестает работать, чеза фигня хз ? емкости нормальные, пробовал и другие. У вас есть мысли...?
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: MAX1811

Сообщение contr » 18 дек 2009, 12:47

led любой обязан моргать пока батарейка заряжается. UIN=4..6V. Емкость вще не при делах, она на этих UIN и висит. Вероятно ошибка монтажа.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: MAX1811

Сообщение GIGOLAS » 18 дек 2009, 13:08

Разобрался, мозг мой имел блок питания, на нем написано было 800ма а после замеров оказалось 300ма, требовалось не менее 600ма. Из за него все устройство глючило не подецки. В се решилось его заменой на более мошный (воткнул 4 амперный). И все заработало как нужно, правда пришлось поискать слаботочные светодиоды, а то обычные работали в пол накала.
Спасиб вам за помощь, в итоге я сам оказался немного невнимателен.
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: MAX1811

Сообщение Evgen » 16 фев 2011, 00:06

у меня тоже странности с этой микросхемой
собрал зарядку, C1 вообще 1000mF стоял. все работало как надо.
позже чуть аккуратней переделал и провода до батареи сделал более длинные и начались такие же чудеса. включаю - светодиод не горит, но ток идет, напряжение на батарее плавно нарастает :-\
убрал C1 - загорелся светодиод, но теперь кажется не заряжает.
думал может изза другого входного напряжения ее так глючит (раньше стоял стабилизатор 7806 на 6v, я заменил на LM1086-IT5.0 на 5v) хотя по даташиту 5v ей достаточно.
перепаял обратно 7806 - никаких изменений. потом всеже короче провода до батареи поставил опять - заработала. а подключаю в разрыв тестер померять ток - опять не горит светодиод.
короче пока я остановился на том, что у нее какая-то защита, что если сопротивление у "батареи" (или батареи+тестер) слишком большое, то она отказывается работать. надо все максимально компактно, короткими проводами делать.

хотя может кто еще подскажет в чем проблема может быть?

а заодно может кто альтернативу предложит в таком-же не слишком мелком корпусе?
max1811 нравится что по даташиту у нее всего 0.5% погрешность выходного напряжения
на примете MCP73861, но у нее размер в 2 раза больше и элементов по-больше дополнительных нужно.
Evgen

Сообщения: 5
Зарегистрирован: 26 дек 2009, 12:36
Откуда: Краматорск

Re: MAX1811

Сообщение Aseris » 17 фев 2011, 02:33

Можно провода потолще взять :)
Аватара пользователя
Aseris

Сообщения: 955
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: MAX1811

Сообщение GIGOLAS » 19 фев 2011, 02:51

У меня нехватало микросхеме тока...эээ точнее поставил мошнее блок питания и все заработало норм, со слабым глючит тоже. :)
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43
