Master писал(а):Эээээ, а там есть вроде примитивная модель двигателя и более продвинутая, которая после снятия напряжения работает как генераторо.
Все верно. В моем примере и есть более продвинутая модель. И если добавить ей инерции побольше, то имеем ЭДС даже после выключения кнопки питания, но импульсов коллекторного узла нет!

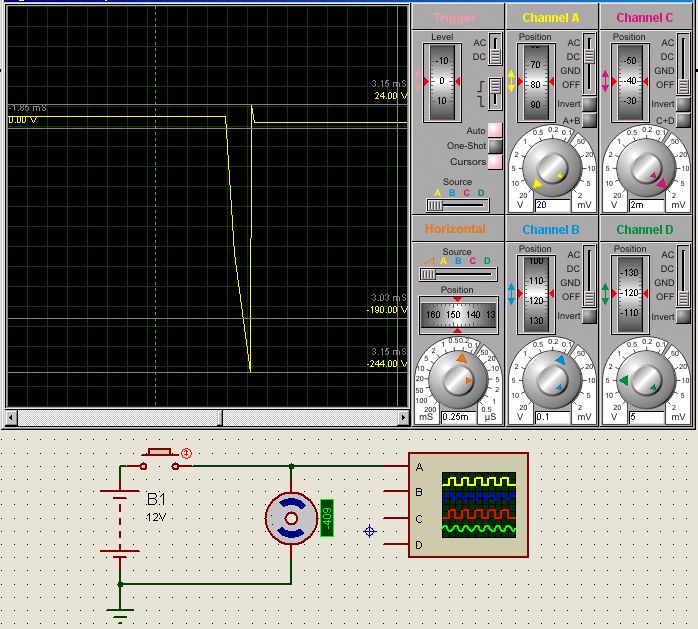

Пример:
После импульса размыкания следует бросок напряжения -244В, далее 24В, а вот далее не в ноль а генераторный режим – в моем случае 6В, просто не стал показывать? а то прямую желтую не видно.
Сообщение blindman » 26 минут назад
Только не тратьте время попусту - не нужно это.
В точку. При любом моделировании надо помнить, что это всего лишь модель. Доводя модель до идеала, можно потратить столько времени и усилий, что хватило бы на разработку кучи реальных конструкций.
Согласен - это всего лишь моделирование.
Не нужно доводить модель до идеала.
А вот в данном конкретном примере, если не поставить защитное устройство гашения высоких импульсов напряжение, то ваш МК в реальном устройстве скорее всего выгорит при первом же запуске (точно не скажу, сам так МК никогда не мучал
).
У каждого есть своя голова на плечах и опираться надо на свои знания, если они есть.
Добавлено спустя 1 минуту 59 секунд:Так на каком защитной элементе остановимся?
на диоде?
И куда его поставить надо в релейную схему Мура для данного конкретного примера?
