Сообщение кулер 23 » 05 сен 2009, 11:17

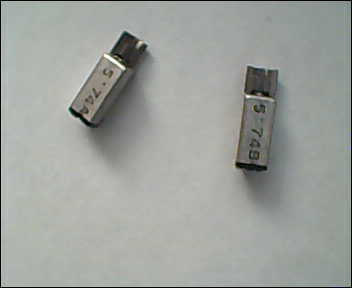

короче вот есть у меня 2 моторчика от 2х одинаковых сотиков хочу сделать вибро хода дайте схемку очень простую без участия л293д ну и чтобы батарейку маленькую поставить чтобы утащили моторчики
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ходо вибро

Сообщение SiemX » 05 сен 2009, 11:22

Надо на мосфетах мосты (или просто по одному мосфету если ненадо чтоб назд ехал) собирать. l293 и простые транзисторы тут применять нельзя, на них падение большое а вибры низковольтные. А что надо чтоб делал робот?
SiemX

Сообщения: 159
Зарегистрирован: 08 май 2009, 21:21
Предупреждения: -1

Re: ходо вибро

Сообщение кулер 23 » 05 сен 2009, 11:26

ехал на свет и прыгал от вибр вибры такие
Вложения
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ходо вибро

Сообщение SiemX » 05 сен 2009, 11:52

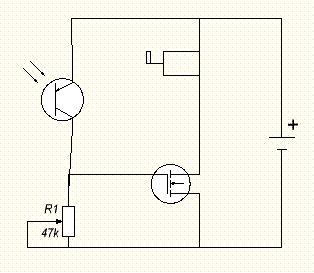

вот такое
Вложения
.GIF
.GIF (4.7 КиБ) Просмотров: 882
SiemX

Сообщения: 159
Зарегистрирован: 08 май 2009, 21:21
Предупреждения: -1

Re: ходо вибро

Сообщение кулер 23 » 05 сен 2009, 11:57

аа какаой транзюк и где там база колектор эмитер

Добавлено спустя 1 минуту 17 секунд:
а чет я не понял эт че за резистор такой блин я схемы плохо читаю
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ходо вибро

Сообщение nest » 05 сен 2009, 12:01

эххх... поколение ЦоцаЦолы.
на такое даже писать что то по делу скучно :)
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: ходо вибро

Сообщение flyroman » 05 сен 2009, 12:02

транзистор MOSFET.
резистор переменный - это который крутится...

MOSFET не бойся у него же тоже 3 ноги))) :)

А транзюк, котрый без базы и со стрелочками, это фототранзистор, можно заменить фотодиодом.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: ходо вибро

Сообщение кулер 23 » 05 сен 2009, 12:10

а зачем туда переменный резистор скорость моторчика чтоли изменять,а как транзистор у которого 3 ноги припаевать то
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ходо вибро

Сообщение nest » 05 сен 2009, 12:20

кулер 23, постарайтесь писать с соблюдением пунктуации.
Если вы задаёте вопрос - ставте вопросительный знак в конце предложения.
И хотя бы сложные предложения разделяйте запятыми.
Иначе вас понять очень сложно.
Вы ведь в школу ходите.


переменный резистор - для установки чувствительности "включения". Он может быть сопротивлением от нескольких десятков кОм до нескольких сотен.
Если вас смущает тип транзистора - возмите обычный, тоже работать будет.
Вместо фототранзистора можете взять фоторезистор или фотодиод.

Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: ходо вибро

Сообщение кулер 23 » 05 сен 2009, 12:41

да в школу хожу!!

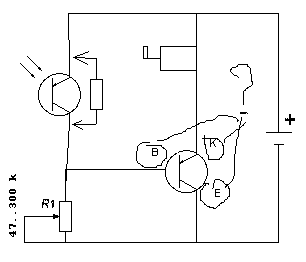

а так я и не понял как подключать транзистор.
Вот так?
схема в низу

Добавлено спустя 4 минуты 6 секунд:
так и я понел что мне нужно
1 транзитор вот такой Изображение
2 резистор такой Изображение
ну а остольное у меня все есть
Вложения
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ходо вибро

Сообщение SiemX » 05 сен 2009, 12:45

Я вот тоже в школу хожу, 14 мне :) про базу колектор эмитер ты правильно нарисовал. От скольки вольт ты моторчики питаешь? И мосфет такой здоровый ненадо, моторчики же маломощные
SiemX

Сообщения: 159
Зарегистрирован: 08 май 2009, 21:21
Предупреждения: -1

Re: ходо вибро

Сообщение nest » 05 сен 2009, 12:47

кулер 23, ну если уж всё таки хочется полевик , то поищи с подходящщим тебе Gate Threshold Voltage.
если всё же решишься использовать биполярный - то подойдёт любой низковольтный (если питать конструкцию будешь от 3 и выше вольт).
К,Э,Б ты верно указал.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: ходо вибро

Сообщение кулер 23 » 05 сен 2009, 12:49

так а какой надо мосфет маркировку бы. а моторчики я наверно таблетка на 3 вольта
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: ходо вибро

Сообщение SiemX » 05 сен 2009, 12:59

п той схеме что с биполярником мотор будет от темноты включаться а не от света

Добавлено спустя 4 минуты 12 секунд:

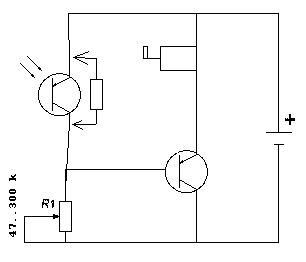

вот так надо
Вложения
.GIF
.GIF (4.61 КиБ) Просмотров: 1266
SiemX

Сообщения: 159
Зарегистрирован: 08 май 2009, 21:21
Предупреждения: -1

Re: ходо вибро

Сообщение nest » 05 сен 2009, 13:01

кулер 23 писал(а):так а какой надо мосфет маркировку бы. а моторчики я наверно таблетка на 3 вольта

КП505
BSS138

UPD:
BS170
Последний раз редактировалось nest 05 сен 2009, 14:01, всего редактировалось 1 раз.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm
