Управление по протоколу RC5

Сообщение space » 25 авг 2009, 01:13

Решил тут попробовать поработать с RC5. Прошил прогу в тиньку2313 всё отлично заработало. Нажимал на клавишу пульта и светик тут же загорался. Потом в проге изменил ток использумый мк на мегу16 и на тебе не работает. Если с тинькой хоть я за спиной щёлкал отойдя от стола на пару метров светодиод загорался в любом случаи, то с мегой даже, если в притык, то не работает. Попробовал вывести результат нажатия кнопок в терминал компилятора, то выводит, то нет. И вот думаю может во фьюзах проблема или ещё в чём вообщем кто что скажет?
Attiny2313:
прошитые fuse:
Код: Выделить всёРазвернуть
spien
sut1,sut0
cksel0, cksel1, sksel3

кварц 16 Мгц
ATmega16:
прошитые fuse:
Код: Выделить всёРазвернуть
bootsz0, bootsz1
ccort
spien
sut1,sut0

кварц 16 Мгц

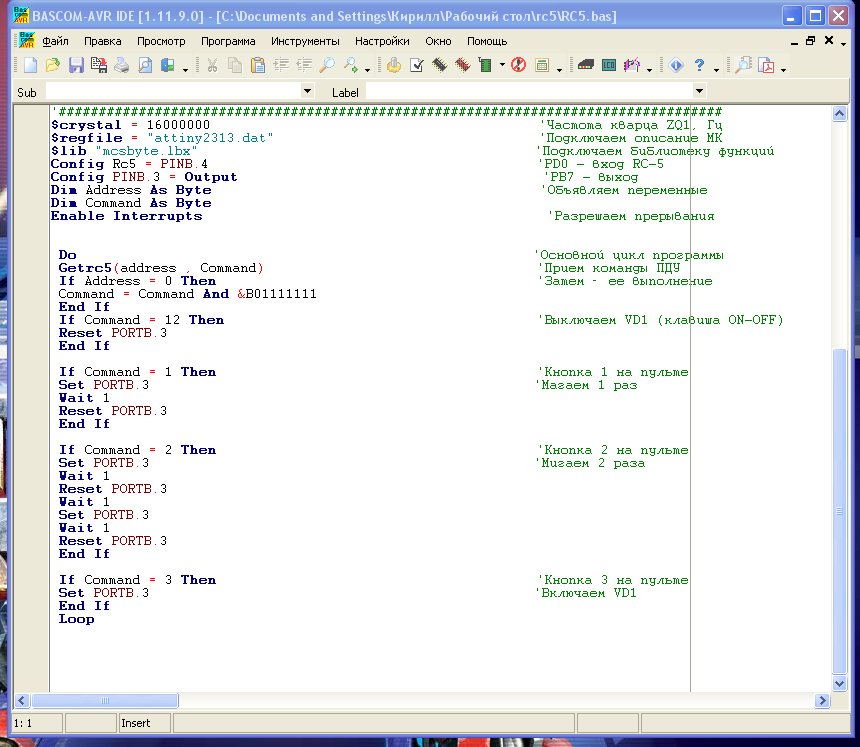

прога:
Код: Выделить всёРазвернуть
$regfile = "m16def.dat"
$crystal = 16000000
$lib "mcsbyte.lbx"
Config Rc5 = Pinb.4
Config Pinb.3 = Output
Config Portd.0 = Output
Speaker Alias Portd.0
Dim Address As Byte
Dim Command As Byte
Enable Interrupts
$hwstack = 32
$swstack = 10
$framesize = 40

Do
Getrc5(address , Command)
If Address = 0 Then
Command = Command And &B01111111
End If
If Command = 12 Then
Reset Portb.3

End If

If Command = 1 Then
Set Portb.3
Else

Reset Portb.3
End If

If Command = 2 Then
Set Portb.3
Wait 1
Reset Portb.3
Wait 1
Set Portb.3
Wait 1
Reset Portb.3
End If
If Command = 3 Then
Set Portb.3
End If
Loop
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Управление по протоколу RC5

Сообщение =DeaD= » 25 авг 2009, 07:27

Надо бы через _delay_ms(1000) проверить мигая светодиодом, что реально мега на 16МГц запущена.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Управление по протоколу RC5

Сообщение space » 25 авг 2009, 12:23

попробовал мигает через каждые 2 секунды хотя поставил мигание через каждую одну секунду.
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Управление по протоколу RC5

Сообщение boez » 25 авг 2009, 12:45

Ну вообще для мигания с периодом в 1 секунду нужны задержки на 500 ms, а не на 1000
Код: Выделить всёРазвернуть
while(1) {
  _delay_ms(500);
  led_on();
  _delay_ms(500);
  led_off();
}
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Управление по протоколу RC5

Сообщение space » 25 авг 2009, 14:37

ну что значит на меге 16 ни кто не пробовал делать управление по RC5?
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Управление по протоколу RC5

Сообщение Duhas » 25 авг 2009, 14:50

что-то мне говорит что тут не в типе чипа проблемы а в его использовании...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Управление по протоколу RC5

Сообщение MiBBiM » 25 авг 2009, 14:55

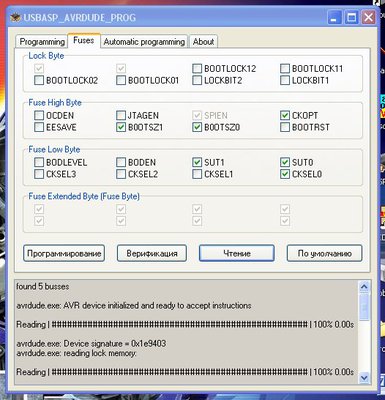

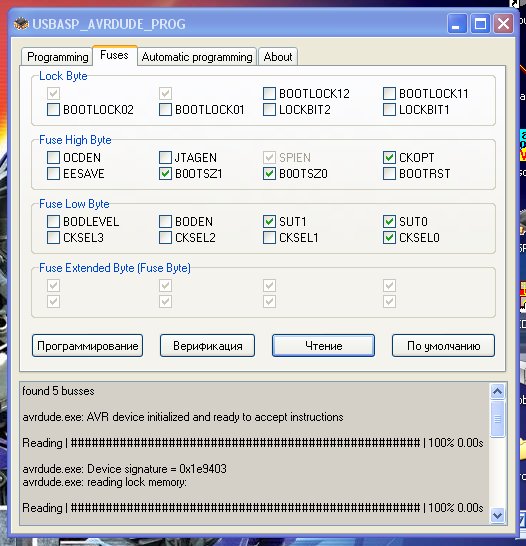

space, покажи экран программатора с фьюзами в баскоме
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Управление по протоколу RC5

Сообщение space » 25 авг 2009, 14:56

в чипе ясное дело нет проблем, а вот в использование согласен. хотя fuse проверенные и в чём может быть проблема не понимаю
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Управление по протоколу RC5

Сообщение Duhas » 25 авг 2009, 15:01

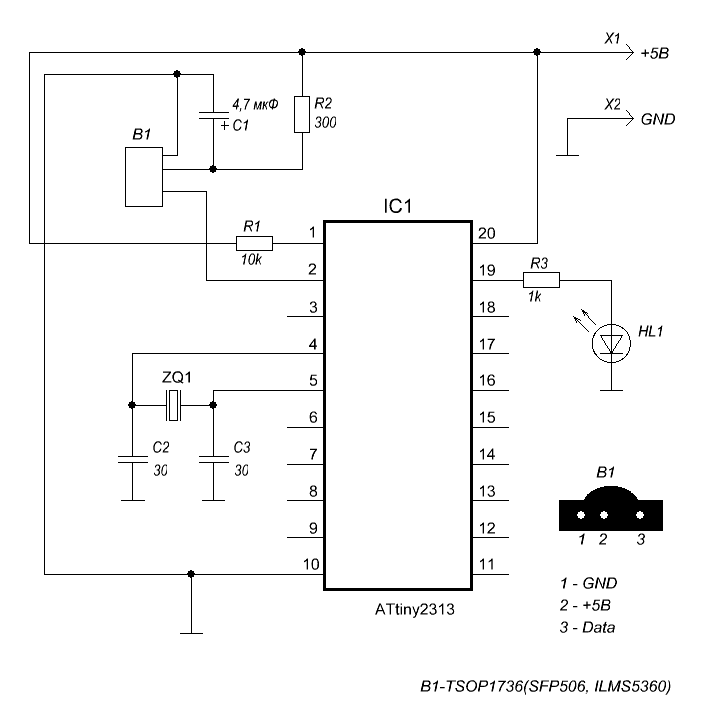

а схемки подключения мб дашь ? )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Управление по протоколу RC5

Сообщение space » 25 авг 2009, 15:02

вот
Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич
