Помогите с юзанием осциллографа

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Помогите с юзанием осциллографа

Сообщение Master » 06 авг 2009, 19:11

Купил осциллограф С1-67. Давно купил, месяц назад, но вот понадобился он тока сейчас.

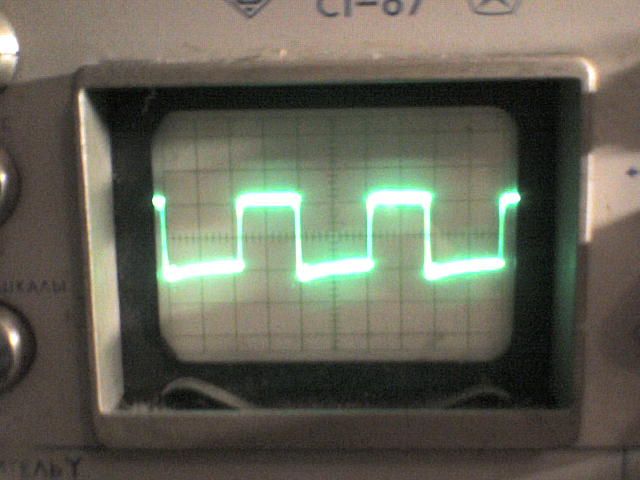

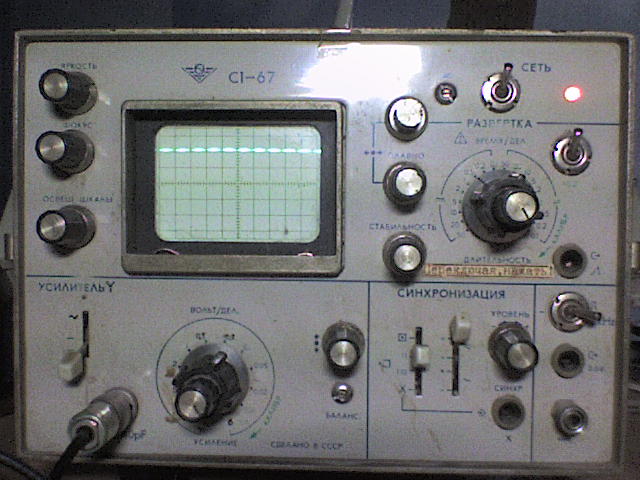

Скачал руководство на него, выставил, наверное, все как там написано, включил имею вот такую картинку. Если на словах это меандр, при попытке замерить ШИМ сигнал ничего не меняется. Шим сигнал точно есть я его замерял другим осциллографом ЛО-70.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите с юзанием осциллографа

Сообщение yak-40 » 06 авг 2009, 19:52

Если меандр без сигнала виден, значит включён режим калибровки.
Помоему правый нижний тумблер.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите с юзанием осциллографа

Сообщение SERGEY_M » 06 авг 2009, 20:59

Ну да. ты вогнал его в режим калибровки
Чтобы померять что-то, ручку усиления выставить на нужный предел
выбери тип входа, открытый или закрытый
установи переключатель на внутркннюю синхронизацию (точка в увадратике)
поставь приблизительно время развертки, чтобы на экране могло отобразиться несколько периодов ожидаемого сигнала
регулятор "уровень" поставь в примерно среднее положение
регулятором "стабильность" найди границу когда луч пропадает
и регулятором "уровень" останови изображение
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Помогите с юзанием осциллографа

Сообщение Master » 06 авг 2009, 21:32

Ааааааа, пасиба.
Правда не до конца разобрался, но методом тыка сигнал получил.
регулятором "стабильность" найди границу когда луч пропадает

Очень помогло.

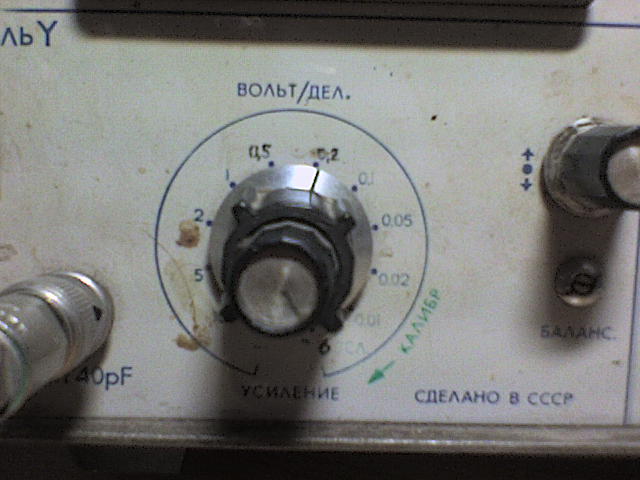

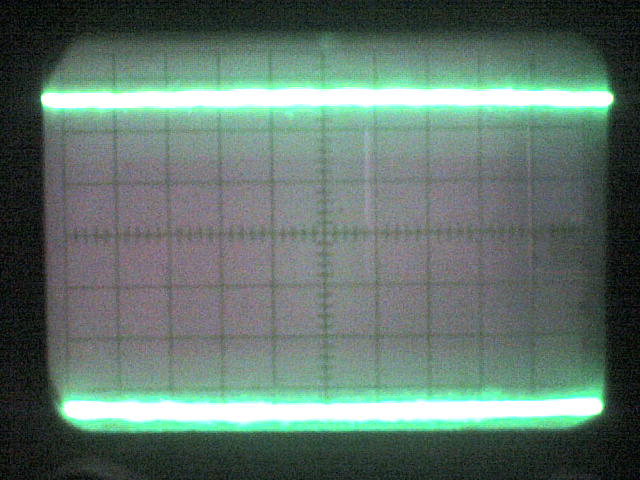

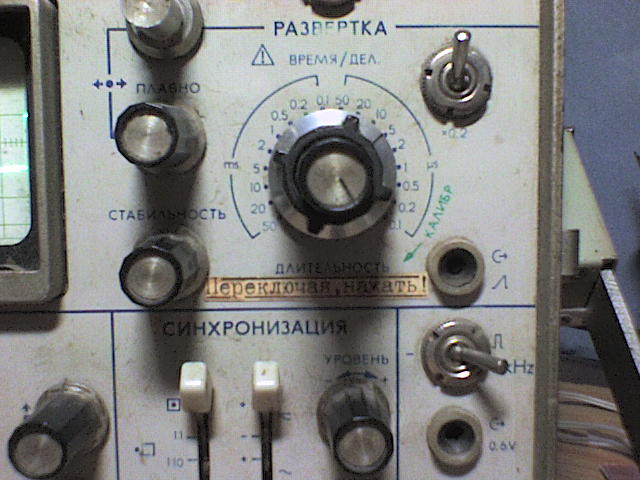

Я правильно понимаю, что при данных настройках, амплитуда 6В, а период равен 19*5мс=0,00095 с, частот 1/0,00095=10,526кГц.
Это я снимаю сигнал с TL494, делаю преобразователь для усилителя.
Вложения
Последний раз редактировалось Master 06 авг 2009, 21:42, всего редактировалось 1 раз.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите с юзанием осциллографа

Сообщение yak-40 » 06 авг 2009, 21:42

Master писал(а):Я правильно понимаю, что при данных настройках, амплитуда 6В, а период равен 19*5мс=10,526кГц.

Период правильно посчитал, а амплитуду похоже нет.
Судя по положению ручки, у тебя стоИт 0,2 вольта на деление. Тоесть амплитуда примерно 0,4 вольта.

Добавлено спустя 2 минуты 26 секунд:
Master писал(а):19*5мс

Только не миллисекунд, а микросекунд вроде :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите с юзанием осциллографа

Сообщение Master » 06 авг 2009, 21:44

Упс, это я не период посчитал, а частоту, я единицу на период еще раздели. Поправил формулу в предыдущем посте.
Тоесть амплитуда примерно 0,4 вольта.

Ага я не прав, не умножил на коэф., но тогда ампилитуда это 2 квадратика=10 делений *0,2=2 В.
Так?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите с юзанием осциллографа

Сообщение yak-40 » 06 авг 2009, 21:47

Квадратик и есть единица измерения!!!. А маленькие чёрточки - это десятые доли для точности подсчёта.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите с юзанием осциллографа

Сообщение Master » 06 авг 2009, 21:52

Ааааа, тогда я частоту не правильно посчитал
4*5е-6 = 0,00002 с, частот 1/0,00002=50кГц.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите с юзанием осциллографа

Сообщение yak-40 » 06 авг 2009, 21:58

Опять мне кажется неправильно подсчитал :)
Осцилограф показывает период примерно 80 мкс.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите с юзанием осциллографа

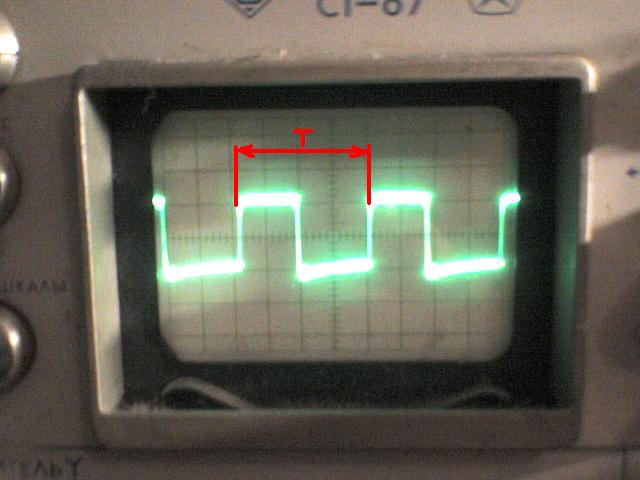

Сообщение Master » 06 авг 2009, 22:04

Так, давай сначала :crazy:
Период = 4 клеточки * 5мс
правильно?
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите с юзанием осциллографа

Сообщение yak-40 » 06 авг 2009, 22:06

:shock: Точно! просчитался :oops:
Тогда правильно :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите с юзанием осциллографа

Сообщение Master » 06 авг 2009, 22:26

1. А этот маленький регулятор "УСИЛЕНИЕ", который находится на большом "ВОЛЬТ/ДЕЛ."
2. И такой же "Длительность", который находится на большом "ВРЕМЯ/ДЕЛ."
Ими что делать?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите с юзанием осциллографа

Сообщение yak-40 » 06 авг 2009, 22:29

Это как бы точная настройка.
Кстати, в одном из крайних положений они должны вроде бы фиксироваться, и только в этом положении большому переключателю можно верить :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Помогите с юзанием осциллографа

Сообщение Master » 07 авг 2009, 09:14

Ага, фиксируется в крайнем правом.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите с юзанием осциллографа

Сообщение -= Александр =- » 07 авг 2009, 11:35

Кстати раз осцил куплен недавно - ему вообще верить нельзя, пока не откалибруешь. Погляди в мануал - там может даже встроенный калибратор есть. Ну или по заранее обмеренному источнику сигнала...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
