Как пользоваться осциллографом ЛО-70

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Как пользоваться осциллографом ЛО-70

Сообщение Master » 05 июн 2009, 23:14

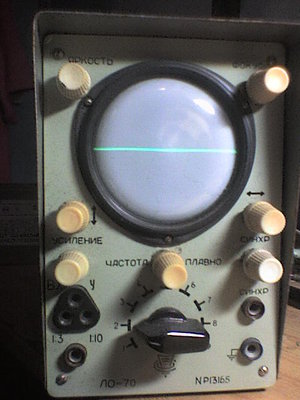

Вот че у меня оказывается есть. А что куда подключать не пойму, хочу шим померить, ну поглядеть есть на выходе или нету.
На работе осциллограф "флюк" там все просто включил он сам все насторился определил, а в этот что куда сувать не пойму.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Как пользоваться осциллографом ЛО-70

Сообщение executer » 05 июн 2009, 23:23

слева три разьема У - с разным предделителем (сначала подключай к 1:10, чтоб не перегрузить). Под ним наверно нулевой контакт, хотя не уверен. справа внизу - точно земляной.
Вход синхр - по-ходу внешняя синхронизация (возможно внутренняя отсутствует).
Какойто совсем убогий осцилл... хотя у меня и такого нету.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Как пользоваться осциллографом ЛО-70

Сообщение Master » 05 июн 2009, 23:28

Вопщем я правильно понял измеряемые провода сую один в землю справа внизу в углу, а второй в один из 3-х разъемов с буковой У ?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Как пользоваться осциллографом ЛО-70

Сообщение galex1981 » 05 июн 2009, 23:30

Да, правильно, только осциллограф этот очень слабенький, для серьезных измерений не пойдет - погрешность у него "хорошая"
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Как пользоваться осциллографом ЛО-70

Сообщение Master » 06 июн 2009, 00:03

Ну що маемо, то маемо. Пошел подключать, всем пасиба.

Добавлено спустя 6 минут 59 секунд:
Афигеть работает, ручки всякие крутить можно, настроечки, жесть короче. :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Как пользоваться осциллографом ЛО-70

Сообщение SERGEY_M » 06 июн 2009, 00:20

Осцил реальный, у нас на кружке РЭ был такой :)
внутренняя синхр. у него есть, помоему когда щуп вставляешь во внешний синхр, внутренняя отключается (могу ошибаться, давно это было)
я такой собирал когдато, он на лампах, простота необычайная, но работает, если работает, нормально
развертка только у него нелинейная, особенно на "коротких дистанциях"
разрешение по вертикали измеряется в "В/см", так что без линейки не подходить :D
а вообще, круть, раритет!!! :good:
ЛО70, потому что у него труба, помоему болгарская, 70мм.
кстати, развертка не соответствует стандарту 1:2:5, она "калибрована" в Гц, кГц
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Как пользоваться осциллографом ЛО-70

Сообщение Master » 06 июн 2009, 00:42

Похоже он у меня чуток того, поломатый изображение смещено чуток влево хотя регулятор положения накручен вправо до упора, но самое главное для меня было увидеть есть сигнал или нету и с этой функцией он справился.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Как пользоваться осциллографом ЛО-70

Сообщение SERGEY_M » 06 июн 2009, 01:04

Может электролиты посохли и лампы потеряли свою "прыть"
старичек-то какой :)
ему на пенсию пора, а ты в него ШИМ пихаешь :D
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Как пользоваться осциллографом ЛО-70

Сообщение Duhas » 06 июн 2009, 02:53

у меня есть почти такой же...

при работа картинка плывет вверх, а в остальном вполне все ок )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Как пользоваться осциллографом ЛО-70

Сообщение Snable » 06 июн 2009, 03:40

Не хочется новую тему создавать. В общем, достался мне осциллограф С1-55. Без пробника и кабеля питания. Где их можно приобрести в Питере? Посмотрел в инете... Нашел пробники по 450р в мега-электронике. По-моему дороговато для проводочка, но жить можно. А питание вообще не могу найти... Может кто подскажет где купить? Или как разъем называется (если они еще выпускаются, в чем сомневаюсь)? Или проще тупо припаять провод, заизолировать и в розетку?
Аватара пользователя
Snable

Сообщения: 395
Зарегистрирован: 21 мар 2009, 20:06
Откуда: Город на Неве
прог. языки: GNU C++ with Qt / C# via .NET
ФИО: Александр

Re: Как пользоваться осциллографом ЛО-70

Сообщение rig » 06 июн 2009, 19:32

такой же на столе стоит, прояви смекалку, раскрути и припаяй питание, или стандартный разъем от ПК поставь.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Как пользоваться осциллографом ЛО-70

Сообщение Snable » 06 июн 2009, 19:42

Смекалку уже проявил))) Другой вопрос - как на нем ноль выставить. У нас в универе с1-94 в основном стоят. Там есть переключатели постоянка\переменка\ноль. А тут как? Вообще есть какая-нить инструкция по калибровке? И что значит там блок "калибратор"?

Апдэйт:
Как я понял надо с калибратора щупом брать напряжение и подгонять его под клеточки сетки?
Аватара пользователя
Snable

Сообщения: 395
Зарегистрирован: 21 мар 2009, 20:06
Откуда: Город на Неве
прог. языки: GNU C++ with Qt / C# via .NET
ФИО: Александр

Re: Как пользоваться осциллографом ЛО-70

Сообщение rig » 06 июн 2009, 19:56

про калибратор в паспорте про какието резисторы и конденсаторы в схеме упоминается и как они работают,
Калибратор состоит из высокостабильнго релаксационного генератора симметричных прямоугольных импульсов, содержащего интегральный операционный усилитель.

это хорошо что я в 10 пальцев печатаю, иначе хрен осилишь.

Добавлено спустя 4 минуты 2 секунды:
кстати поставь калибратор в откл, иначе влияет на измерения.

тут сканировать надо, его к сожалению нет у меня, всего какихто 127 стр.
мож в инете где и есть :wink:
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Как пользоваться осциллографом ЛО-70

Сообщение Snable » 06 июн 2009, 20:26

rig писал(а):это хорошо что я в 10 пальцев печатаю, иначе хрен осилишь.

:lol:

У мя тех.пасспорта нет... Вроде вкурил как этим калибратором пользоваться... Другая проблема появилась... При переставлении пределов по напряжению положение нуля меняется (наверное коряво сказал... сорри). Получается при каждом изменении пределов - его надо выставлять на ноль!? (если хочется все-таки чтоб "середина" сигнала была нулём) Или это можно как-то исправить?! Там есть крутилки "корр" и "баланс". Они за что отвечают?

Добавлено спустя 27 минут 30 секунд:
rig писал(а):кстати поставь калибратор в откл

Может я и туплю, но там негде его отключить. Там только выбор меандр 2кГц и постоянка. Только вот проблема... Меандр я на нем не вижу (2 полоски ниже и выше нуля на напряжение калибратора). Временную развертку крутил. Может ли это быть от того, что я тупо проводок вставил от выхода калибратора до сигнального входа? Кстати, вставлял еще проводок от генератора пилы (с вр.развертки) до сигнального входа - показывает только фронт. Причем всегда один и тот же (по картинке) при любых пределах измерений.... Получается, развертка работает... Или я не правильно думаю?
Аватара пользователя
Snable

Сообщения: 395
Зарегистрирован: 21 мар 2009, 20:06
Откуда: Город на Неве
прог. языки: GNU C++ with Qt / C# via .NET
ФИО: Александр

Re: Как пользоваться осциллографом ЛО-70

Сообщение rig » 06 июн 2009, 21:17

Snable писал(а):Другая проблема появилась... При переставлении пределов по напряжению положение нуля меняется (наверное коряво сказал... сорри). Получается при каждом изменении пределов - его надо выставлять на ноль!? (если хочется все-таки чтоб "середина" сигнала была нулём) Или это можно как-то исправить?! Там есть крутилки "корр" и "баланс". Они за что отвечают?

я уж и забыл как жто делается но тчтото типа коротиш вход и меняешь пределы измерения, ручками квверх/низ и баланс подгоняешь линию под ноль, надо инструкцию глянуть.
Snable писал(а):Может я и туплю, но там негде его отключить. Там только выбор меандр 2кГц и постоянка. Только вот проблема... Меандр я на нем не вижу (2 полоски ниже и выше нуля на напряжение калибратора).

ну какже нет откл, у меня ручка типа галетный переключатель с множественными положениями от 0,05 до 40 и крайнее правое положение откл

Добавлено спустя 8 минут 48 секунд:
после 20 мин прогрева сбалансирвоать поочередно усилители у1 и у2
для этого не подавая сигнал на входы усилителей ручками вверх/низ линию развертки переместить в среднее положение рабочей части экрана элт и регулировкой баланс выведенного шлицом на переднюю панель добиться независимости положения линий развертки от переключателся ручек вольт/дел

вот, что книга говорит.
