У детальки три ноги - помогите новичку определить где что

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Вопрос про фотодиод!

Сообщение executer » 01 апр 2009, 13:01

Эээх, помню время когда и я не знал где у резистора эмиттер :)

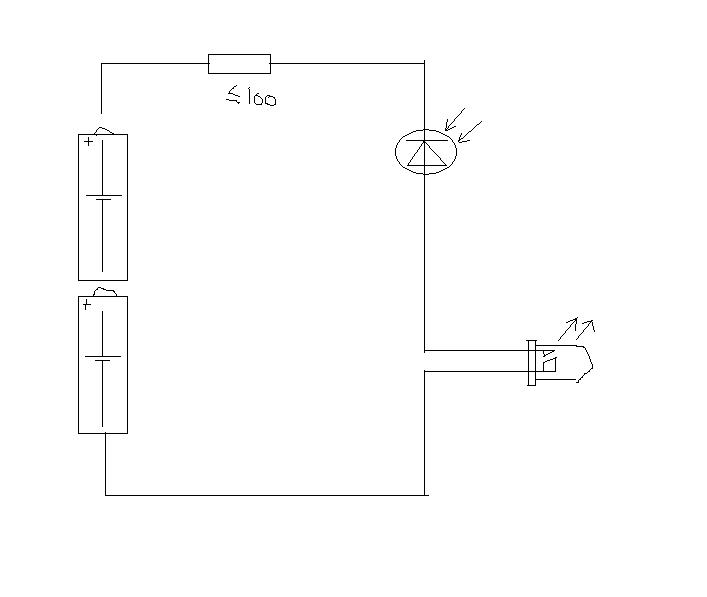

По схеме собери цепь - подбери положение своего фотодиода так, чтобы когда на него свет светит - светодиод загорался, значит соответствует схеме (лучше солнечным светом - у тебя ИК диод). Если будеш от блока питания питать 5 в - резистор обязательно, если от 12 - резистор лучше 400-500 ом.
Вложения
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: Вопрос про фотодиод!

Сообщение Neo_MatriX » 01 апр 2009, 18:22

спасибо у мну резистор 220 ом.
Я полный новичок ;)
Neo_MatriX

Сообщения: 34
Зарегистрирован: 31 мар 2009, 18:32
Откуда: Хмельницкий,Украина

Re: Вопрос про фотодиод!

Сообщение avr123.nm.ru » 01 апр 2009, 18:59

Неужто при таком питании гореть будет светодиод ???
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Вопрос про фотодиод!

Сообщение yak-40 » 01 апр 2009, 19:16

avr123.nm.ru писал(а):Неужто при таком питании гореть будет светодиод ???

Если добавить ещё одну батарейку, и хорошо осветить фотодиод, то наверное будет :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Вопрос про фотодиод!

Сообщение Neo_MatriX » 01 апр 2009, 19:17

я не знать,в суботу буду собирать,знать,на форум писать :crazy:
а если серьезно то в суботу буду собирать простейшого с л293д
Я полный новичок ;)
Neo_MatriX

Сообщения: 34
Зарегистрирован: 31 мар 2009, 18:32
Откуда: Хмельницкий,Украина

Re: Вопрос про фотодиод!

Сообщение avr123.nm.ru » 01 апр 2009, 19:38

Наверно можно проверить фотодиод как обычный диод - батарейкой и резистором.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Вопрос про фотодиод!

Сообщение Neo_MatriX » 01 апр 2009, 20:02

а какой резистор надо чтобы не згорело.(напомню я полный 0) :roll:
220 ом пойдет?
Я полный новичок ;)
Neo_MatriX

Сообщения: 34
Зарегистрирован: 31 мар 2009, 18:32
Откуда: Хмельницкий,Украина

Re: Вопрос про фотодиод!

Сообщение yak-40 » 01 апр 2009, 20:05

avr123.nm.ru писал(а):Наверно можно проверить фотодиод как обычный диод - батарейкой и резистором.

А мерить то чем? батарейкой или резистором :D
Вопрос в том, что у топикстартера нет измерительных приборов. Вот и рождаются схемы со светодиодом :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Вопрос про фотодиод!

Сообщение galex1981 » 01 апр 2009, 20:05

А к какому источнику питания (какое напряжение) подключаешь?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Вопрос про фотодиод!

Сообщение avr123.nm.ru » 01 апр 2009, 20:14

yak-40 писал(а):
avr123.nm.ru писал(а):Наверно можно проверить фотодиод как обычный диод - батарейкой и резистором.

А мерить то чем? батарейкой или резистором :D
Вопрос в том, что у топикстартера нет измерительных приборов. Вот и рождаются схемы со светодиодом :)


Мерить не надо ! достаточно "ощущать" нагрев резистора или не нагрев.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Вопрос про фотодиод!

Сообщение yak-40 » 01 апр 2009, 20:32

avr123.nm.ru писал(а):Мерить не надо ! достаточно "ощущать" нагрев резистора или не нагрев.

Оригинально! :)
А фотодиод не сгорит, если через него пропустить ток, достаточный для ощутимого нагрева резистора?
(помним, что у него резистор 220 ом)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Вопрос про фотодиод!

Сообщение Neo_MatriX » 01 апр 2009, 20:41

avr123.nm.ru писал(а):Мерить не надо ! достаточно "ощущать" нагрев резистора или не нагрев.
:ROFL:

Добавлено спустя 5 минут 17 секунд:
galex1981 писал(а):А к какому источнику питания (какое напряжение) подключаешь?
к 4-ем пальчиковым батарейкам 6 вольт.а где взять этот тестер и сколкько он стоит? :mrgreen:
Последний раз редактировалось Neo_MatriX 01 апр 2009, 20:45, всего редактировалось 1 раз.
Я полный новичок ;)
Neo_MatriX

Сообщения: 34
Зарегистрирован: 31 мар 2009, 18:32
Откуда: Хмельницкий,Украина

Re: Вопрос про фотодиод!

Сообщение galex1981 » 01 апр 2009, 20:43

4 пальчиковых батарейки это 4*1,5 = 6 в, если одну уберешь, то твоего резистора 220 (Ом) по идее должно хватить
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Вопрос про фотодиод!

Сообщение Neo_MatriX » 01 апр 2009, 20:59

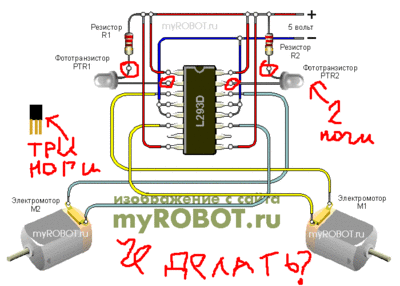

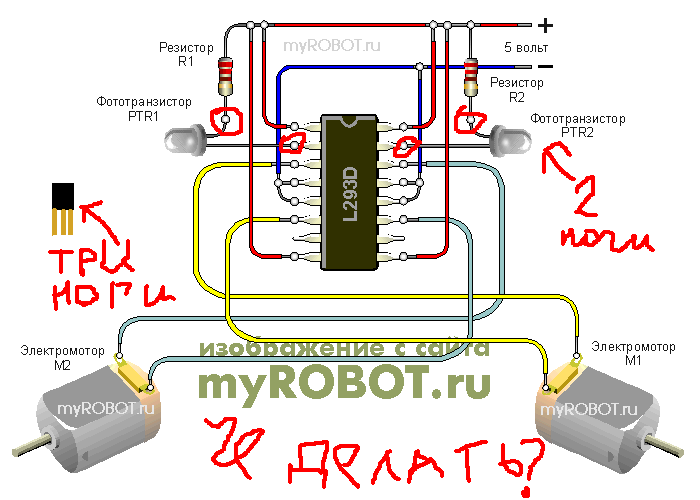

вот такая проблема!
по идее єто все подключалось к Л293Д и выходил робот едущий на свет. :)

Добавлено спустя 2 минуты 38 секунд:
Помогите пожалуста!я не знаю что мне делать!бегать по кругу пробовал,не помогает :D
Я полный новичок ;)
Neo_MatriX

Сообщения: 34
Зарегистрирован: 31 мар 2009, 18:32
Откуда: Хмельницкий,Украина

Re: Вопрос про фотодиод!

Сообщение Denis_Wozniak » 01 апр 2009, 21:02

У тебя такая штука?
Вложения
Аватара пользователя
Denis_Wozniak

Сообщения: 175
Зарегистрирован: 31 дек 2008, 22:47
Откуда: Подмосковье, Ногинск
прог. языки: С, С++, Ну и начинал я в Visual Basic.
