Сообщение MegaBIZON » 03 дек 2008, 04:10

Вздумалось вас поразвлекати :) Да и заказ поступил.
Уж не помню, упоминал ли о таких вариантах, али оно вовсе бойан... Но дофени :D

Итак.

Надо: Готовый мелкий редуктор, а лучше 2 одинаковых... а лучше много, и дёшево :O: !
Имеем: Столовую ложку рассейских денег, киоск или рынок со стрёмными китайскими игрушками, молоток, и немного времени.


Покупаем заводную мелкую чушь (у которой с боку типа ключик торчит) - лучше несколько разных, разведочных, так как устройство потрохов бывает не то что разным, но и вовсе непригодным в силу полного убожества.

1 - аккуратно крошим сию гадость молотком (развинчивать отвёрткой смысла нет, но если охота - моно), так чтоб редуктор выжил.

2 - выдераем из редуктора пружинку. Бывает, и часто, что есть унутри маленькая шестерёночка в продольных дырочках - это чтоб она в одну сторону сцеплялась с остальными шестернями, а в другую тока чтоб пружину заводить. Извиняйте за сумбур - это тока в руках сразу понять можно. Нам эта однобокость никчему, и дырочки эти овальные превращаем в круглые, тыкнув им с нужной стороны паялом - теперь та шестерня цепляется с остальными при вращении в любую сторону.

3 - из редухтора, образно говоря, торчат 2 вала - обзовём их условно входом и выходом - тоесть который крутит, и которого крутят... ну и сказанул. Тот вал, что раньше был входом, у нас будет выходом, и наоборот. Так вот, на вход, посредством резинового кембрика, цепляем вал мотора (тут придётся похимичить, чтоб всё срослось), а на выход надеваем колёсико (опять химичить...)
как-то так...

Вот пикчи, как это получилось у меня:
Вложения
Вот над этой селёдкой я поизмывался.

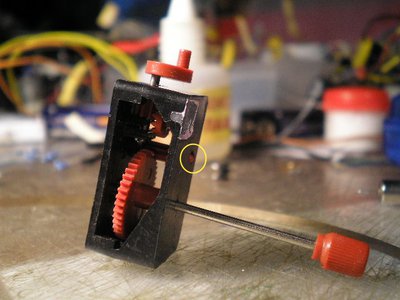

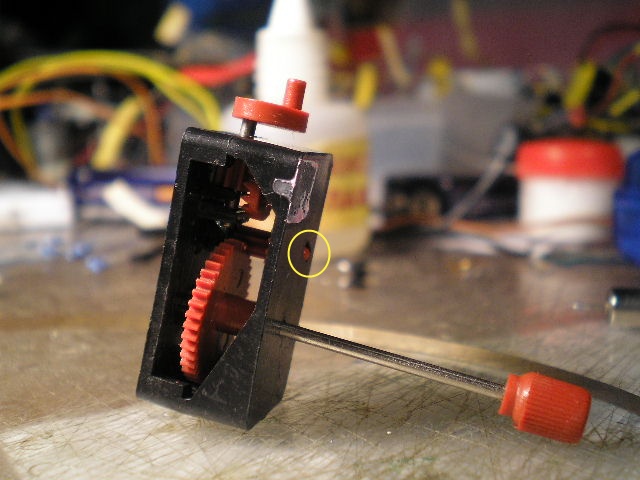

Жёлтым кружком обведена та овальная дырдочка, которую если сделать круглой, будет супергуд :)

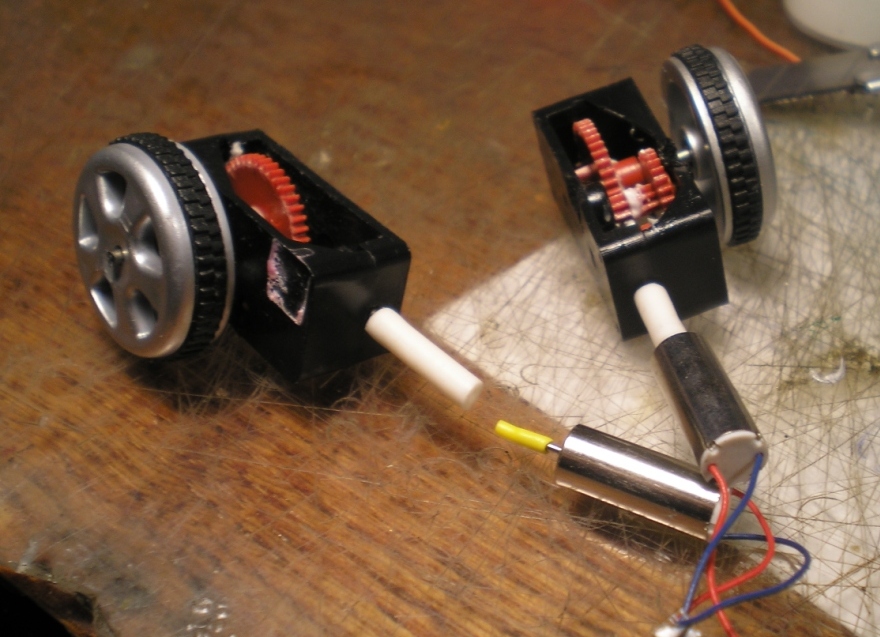

Вал мотора и "вход" соединены какой-то "термостойкой трубочкой"... уж и не помню, для сего покупал, но хоть так сгодилась.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: копеечные редукторы для начальной мелкоты.

Сообщение avr123.nm.ru » 03 дек 2008, 08:28

Красиво ! И не придерешся ... помогал детям и баста.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: копеечные редукторы для начальной мелкоты.

Сообщение EdGull » 03 дек 2008, 10:57

и чё, вибры потянули такой редуктор?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: копеечные редукторы для начальной мелкоты.

Сообщение rig » 03 дек 2008, 11:56

посчитай зубчики и схемку редуктора накидай, передаточное посчитаем.
хотя схемка интуитивно понятна
:good: Изображение
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: копеечные редукторы для начальной мелкоты.

Сообщение =DeaD= » 03 дек 2008, 14:01

2MegaBIZON: А можешь выложить расклад по деньгам и померять параметры получившегося девайса? :)

(по деньгам - сколько стоит игрушка, вибра, колесо)
(параметры - минимальное напряжение, усилие при номинальном напряжении, потребляемый ток)

По сколько можешь такие поставлять готовыми модулями? :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: копеечные редукторы для начальной мелкоты.

Сообщение Myp » 03 дек 2008, 14:33

кстате да

такие хреньки надо делать промышленно
тока колёса гдето найти кучу и в тираж
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15896
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: копеечные редукторы для начальной мелкоты.

Сообщение rig » 03 дек 2008, 14:50

на контрабанду смахивает - китайцы тщательно упаковывают редукторы, маскируя под игрушки, а в россии цех по извлечению
MegaBIZON случайно не в таможне работаешь?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: копеечные редукторы для начальной мелкоты.

Сообщение MegaBIZON » 03 дек 2008, 19:53

Не на все вопросы и ответить-то внятно можно...

Итак:
EdGull писал(а):и чё, вибры потянули такой редуктор?

Ну вибры-то кстати не очень тянули... Тоесть сами-то, уткнутые напрямую к батарейке, они весьма уверенно прут, но через мозги уже слабо. Я потом вот такие приделал - получилось помощнее.

rig писал(а):посчитай зубчики и схемку редуктора накидай, передаточное посчитаем.

Не вижу особого смысла выводить столь подробную инфу по конкретному редуктору. Этих игрушек слишком много разных, и каталога (чтоб понравившиеся параметры найти) на них конечно же нет... Я не уверен, что ты сможешь найти именно эту рыбу.
Одно точно скажу - мне получившаяся скоростёнка пришлась по душе.
А потом купил парочку заводных роботиков, разобрал, а ихние внутренности ваабще непригодны оказались - там "выход", это тоненькая и коротенькая пластмассовая оська (с кривошипом), которая неизвестно скока в новой роли проживёт. И ещё сам редуктор какой-то очень склеенный весь, а стенки тоненькие - хрен переберёшь еормально (чтоб пружинку выдрать). Собрал обратно, поставил на полочку - так-то они симпатяги :)
Я потому и говорю - придётся 3-4 каких нибудь купить, поковырять, выбрать ту, с которой "мяса больше", и докупить еёного клона.
Стоят они рублёв 20-30 - ерунда короче.

=DeaD= писал(а):А можешь выложить расклад по деньгам и померять параметры получившегося девайса?

И то и другое очень на глазок, по причине выше описаной специфике девайса :)
И нефиг скромничать: много от рук зависит. Может статься, что по моим советам кто-то купит одну тварюшку.. сломает... другую.. тоже сломает... И наломает их штук двадцать - уже лучше бы серву купил :D
Я 3 рыбины угробил, чтоб 2 редуктора очеловечить.

НО - результат просто вах! Еслиб я ту стройку не заморозил, то и по сей день бы бегало.

Добавлено спустя 12 минут 59 секунд:
ЧОРД!
:cry:
Решил вспомнить, чо там с тем роботиком заводным не так - и ногу ему ничаянно сломал!
Да ещё в месте таком.. тоненьком, где всё гладко и точно должно быть... :cry:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: копеечные редукторы для начальной мелкоты.

Сообщение yak-40 » 03 дек 2008, 20:59

А я вот тут покупал муляжи камер видеонаблюдения, надо было в одном месте поставить для острастки :) (по 300 руб штука) , так вот они оказались с датчиком движения и поворотным механизмом. Типа, кто рядом проходит, они светодиодом мигают, и рылом водят туда-сюда, туда-сюда... И всё это на батарейках. Но это к слову. Внутри оказались отличные (и качественные) редукторы с мотором. Я их естественно вынул, ну зачем ей ворочаться, пусть так стоит, мигает :D

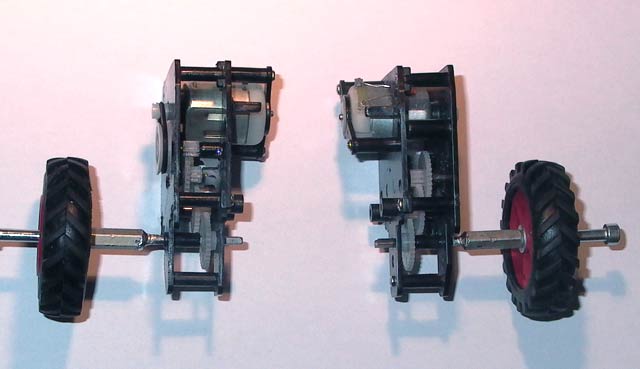

Короче прикрутил колёса, и вот что получилось......
