Простой H-Bridge на пару ампер.

Сообщение Gevorg » 25 окт 2008, 18:50

Всем привет.
Озадачился вопросом создания моста на 12V/2A.

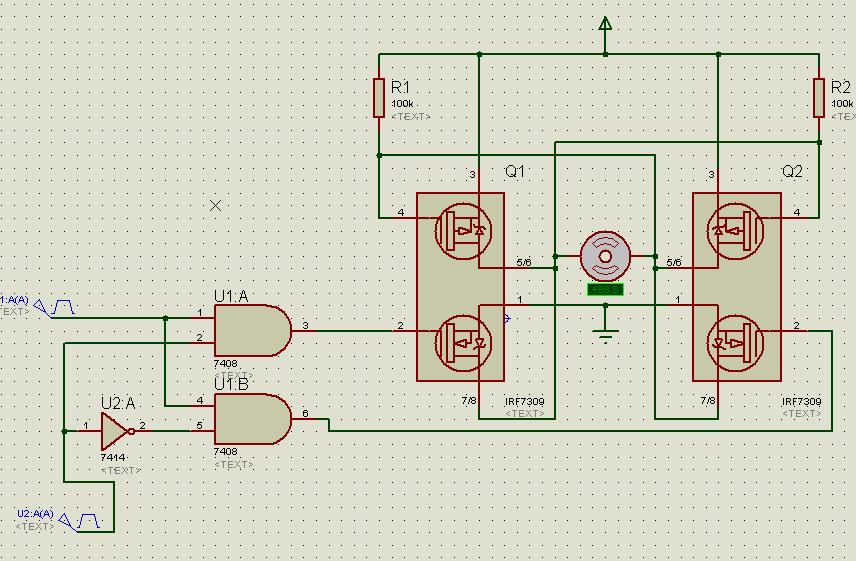

Взял мост из openservo, и пытаюсь пристроить логику так, чтобы управлять двигателем с помощью одного ШИМ-а, и одного порта (H - по часам (условно) / L - против)
Делаю в Протеусе. Я не особо понимаю, я только учусь=). Подскажите плизз, что не так?

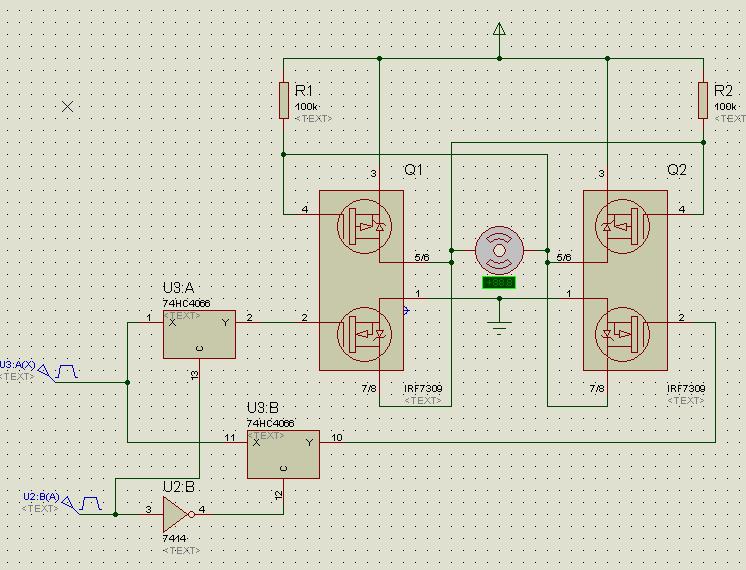

И второй вопрос, по 2й схеме. Будут ли ключи пропускать через себя ШИМ? и какая схема будет лучше?
Вложения
Gevorg

Сообщения: 8
Зарегистрирован: 25 окт 2008, 18:09
Откуда: Moscow City
прог. языки: Си, Pascal

Re: Простой H-Bridge на пару ампер.

Сообщение Master » 26 окт 2008, 16:50

А может взять готовое решение L298 1,5 А не хватит, а вообще если поискать по форуму, то можно найти очень много разных схем про Н-мост рабочих и не очень.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Простой H-Bridge на пару ампер.

Сообщение Gevorg » 26 окт 2008, 19:15

Пока и 1.5А хватит, только вот хотелось бы что ни будь универсальное, чтобы при необходимости и до 2-3 А можно было нагрузить.
А вариантов на форуме очень много, и не одной конкретной схемы.
По идее вариант Openservo с логикой должен работать. Вот только Протеус не хочеть моделировать.
Может у кого нибудь есть реально работающая схема на Mofset-ах? Не хочется колесо снова изобретать)
Gevorg

Сообщения: 8
Зарегистрирован: 25 окт 2008, 18:09
Откуда: Moscow City
прог. языки: Си, Pascal

Re: Простой H-Bridge на пару ампер.

Сообщение EdGull » 26 окт 2008, 20:01

бери мою схему от брумбота
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Простой H-Bridge на пару ампер.

Сообщение Master » 26 окт 2008, 20:20

Гул, дай ссылку на твою схему, а то я ее чета нимагу найти.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Простой H-Bridge на пару ампер.

Сообщение EdGull » 26 окт 2008, 20:26

Главная - BroomBot (МиниБот-ПРО) - Национальный класс роботов-пылесосов - Электроника - Схема Н-мостов робота-пылесоса BroomBot
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
