Управление GSM телефоном

Сообщение MiBBiM » 30 июл 2008, 18:26

Собственно, имеется телефон Alcatel BG3:
Preturi SOFT grafic_9670_image065.gif
Preturi SOFT grafic_9670_image065.gif (2.47 КиБ) Просмотров: 719

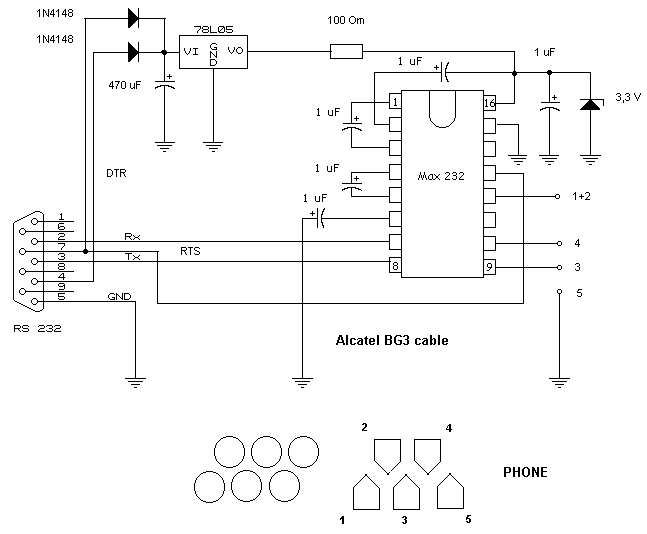

А также схема его подключения к com-порту:

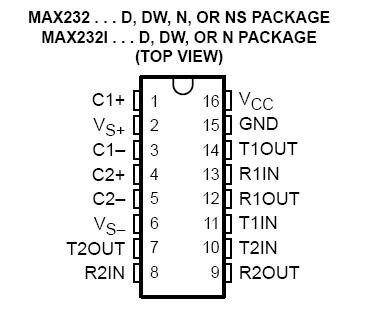

+ ко всему этому распиновка max232:

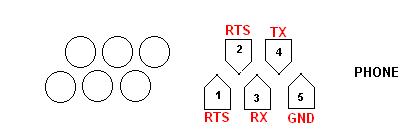

Анализируя вышеперечисленное, приходим к выводу, что распиновка разъема телефона следующая:



Вопрос первый: Можно ли подключить телефон напрямую к меге без обвязки?
Второй: RTS - линия тактировки? Соотвествует ли она XCK ножке меги? Нужно ли её подключать?
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Управление GSM телефоном

Сообщение EdGull » 30 июл 2008, 23:08

Вопрос первый: Можно ли подключить телефон напрямую к меге без обвязки?

можно если мега питается от 3.3В
Второй: RTS - линия тактировки? Соотвествует ли она XCK ножке меги? Нужно ли её подключать?

нет, не тактовки. смотри расшифровку ног RS-232.
Подключать не нужно. Достаточно только Rx-Tx.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
