Тестер

Сообщение MOHTEP2 » 19 июн 2008, 12:38

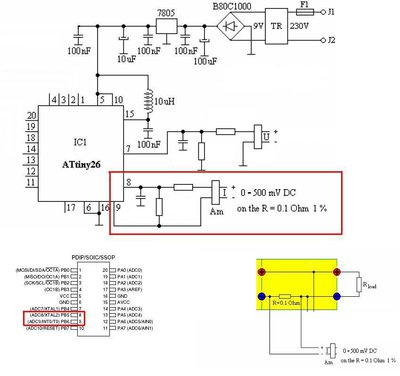

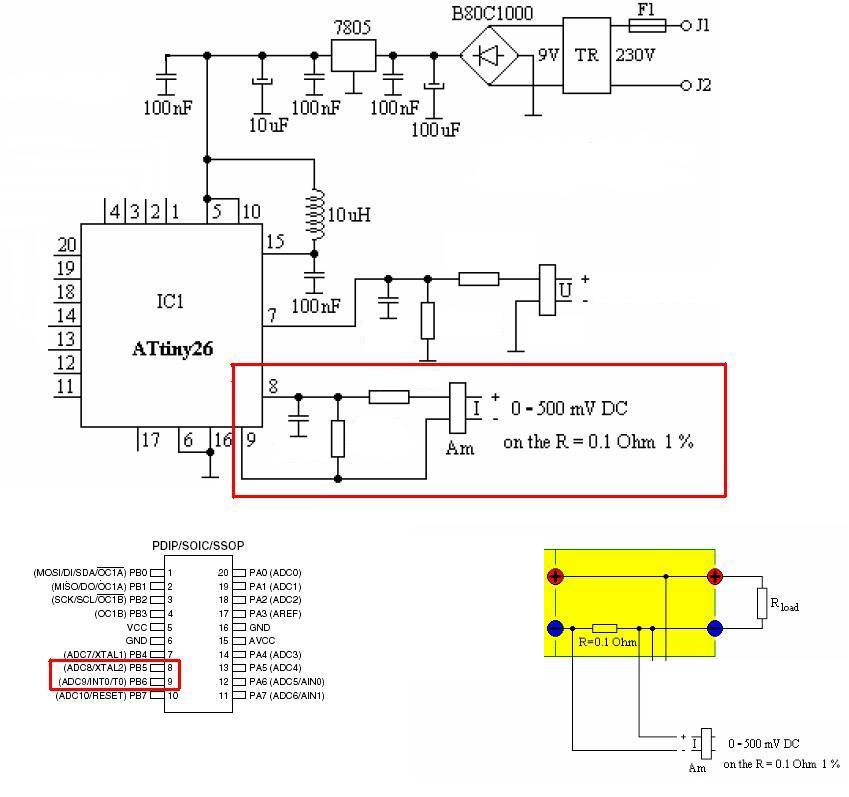

Вот схемка ---> ниже
Обведино красным то-очем вопрос
Обесните плиз почему для измерения тока используют 2 вывода АЦП ?
Вложения
тестер
MOHTEP2


Re: Тестер

Сообщение Myp » 19 июн 2008, 12:45

имхо чтоп мерять с разными пределами...
один предел один вывод а второй предел другой вывод через резистор

но я не электронщик так что я не уверен :oops:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Тестер

Сообщение MOHTEP2 » 19 июн 2008, 12:47

Я тоже чесно не знаю почему хотел уточнить и узнать что нужно в програме писать для тока....
MOHTEP2


Re: Тестер

Сообщение EdGull » 19 июн 2008, 12:52

не... это диффиринциальное влючение.

Добавлено спустя 1 минуту 12 секунд:
получается что надо мерить один вход относительно другого, а не относительно опоры
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Тестер

Сообщение Myp » 19 июн 2008, 13:07

эммм
и что мы этим добиваемся? предел измерений меняется или точность или чего?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Тестер

Сообщение -= Александр =- » 19 июн 2008, 13:13

Диф. усиление работает как Результат=(Канал1 - канал2) * X, где X = 1, 10 или 200
Тоесть в этой схеме измеряется напряжение на резисторе. Причем измеряется очень грубо, без фильтрации и какой-либо защиты. Не советую так делать.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Тестер

Сообщение MOHTEP2 » 11 июл 2008, 13:50

Наконец нашол микросхемы которые мерят Ток )) от 1 до 10 Ампер те пудет проше организовать контроль заряда акума и пару других вешей.....
MOHTEP2


Re: Тестер

Сообщение Digit » 11 июл 2008, 14:18

вот народ! :o А названия чего не написал? Чтоб спросили?
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Тестер

Сообщение MOHTEP2 » 11 июл 2008, 14:37

Извиняюсь первая ч то приходит в голову то max471 ток до 1 ампера в импульса 10 на на 10 милисикунд )) схемку набросаю кину поже. про другие то они на другой работе напишу дня через 3....

Добавлено спустя 10 минут 14 секунд:

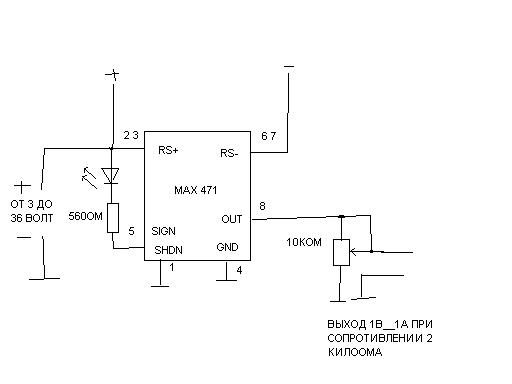

Вот набросок думаю разберетесь

Добавлено спустя 3 минуты 14 секунд:
подробнее расписано в етой книге страница 127 по 132

Автор
Патрик Гёлль

Как превратить персональный компьютер в измерительный комплекс
Вложения
MOHTEP2
