ПО для моделирования механических систем

Сообщение hudbrog » 26 май 2008, 15:43

Собственно, народ, скажите, кто и что использует для моделирования мехники?
Лично я знаю вообще тока два продукта: solidworks и sketchup+sketchyphysics
Первый слишком монстрообразен, как-то не тянет его изучать(старый я наверна стал, ленюсь много), да и стоит денег ощутимых, второй - вполне приемлемо, но как-то уж игрушечно, но мой взгляд.
Может есть другие варианты? Чтоб легковесно и не сильно сложно =)
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1567
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: ПО для моделирования механических систем

Сообщение RoboTok » 26 май 2008, 18:52

Solidworks средняя ситема проектирования и я ей пользуюсь.
Изучал 2 дня по примерам и картинкам цветным на русском языке, где тупо говорят куда, как и зачем нажать.
Последний раз редактировалось RoboTok 26 май 2008, 22:21, всего редактировалось 1 раз.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: ПО для моделирования механических систем

Сообщение Vooon » 26 май 2008, 20:42

ну можно посмотреть на QCad (если не ошибаюсь)
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3325
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: ПО для моделирования механических систем

Сообщение blindman » 27 май 2008, 16:38

для моделирования QCad не пойдет -- только 2D рисунки
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: ПО для моделирования механических систем

Сообщение Vooon » 29 май 2008, 12:45

Невнимательно прочитал.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3325
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: ПО для моделирования механических систем

Сообщение lebaon » 13 июн 2008, 21:01

тем более в последнем солиде сделали нормальный интерфейс заместо сотни кнопок
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Re: ПО для моделирования механических систем

Сообщение Ruddy » 19 июн 2008, 08:53

Кстати, неплох autodesk INVENTOR. Осваивается в течении часа, умеет всё что надо.
Аватара пользователя
Ruddy

Сообщения: 20
Зарегистрирован: 16 июн 2008, 22:06
Откуда: Москва
прог. языки: С++, CodeVisionAVR

Re: ПО для моделирования механических систем

Сообщение SMT » 08 ноя 2009, 05:21

Посмотрел Sketchyphysics Plugin (3MB) для Google SketchUp (7 версии) (37MB), упомянутые в первом посте.
Превью:

Примеры

Доступно и просто в освоении. Многим этот инструмент вполне подойдет для начала (пока нет SolidWorks).
Здесь - насколько это может быть выразительным.

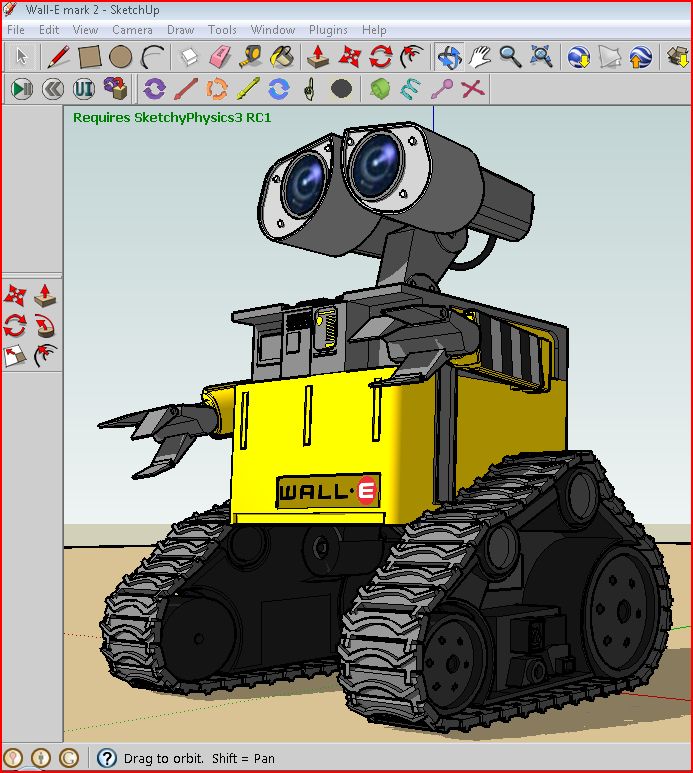

В главном меню есть пункт - "3D Warehouse"/"Get Models...", для загрузки готовых моделей. Роботов там - туча, в том числе довольно детальные Wall-e.
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: ПО для моделирования механических систем

Сообщение CiSi » 11 ноя 2009, 21:40

Вот есть такая программа: Autodesk Inventor Series, пример работы с ней http://www.cad.ru/ru/software/projects.php?project_ID=3305&ID=3612&sec=.
Сам пользуюсь для черчения продуктом этой же фирмы AutoCAD 2008 - мне нравится.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: ПО для моделирования механических систем

Сообщение DrZugrik » 11 ноя 2009, 23:03

А почему все забыли от нашей фирмы Аскон продукт Компас-3D ? ну и автокад наконец? или есть чтото лучше и продуктивней?
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: ПО для моделирования механических систем

Сообщение CiSi » 11 ноя 2009, 23:57

Ну почиму же забыли: я напомнил про два продукта фирмы Autodesk - это AutoCAD и Inventor Series
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: ПО для моделирования механических систем

Сообщение sergy1976 » 18 янв 2010, 15:18

Поднимаю тему
Собственно хочется решить для себя какую систему изучать:AutoCad Invertor или SolidWorks.
На форуме большинство, из использующих САПР, работают в SW. Чем это вызвано: простотой работы, изучения, поддержкой, наличием библиотеки моделей...и т.п?
Поделитесь мнениями (из практики) об этих системах, плюсы, минусы.
Спасибо.
sergy1976

Сообщения: 27
Зарегистрирован: 13 ноя 2009, 18:12
Откуда: Ярославль

Re: ПО для моделирования механических систем

Сообщение =DeaD= » 18 янв 2010, 15:20

Думаю у кого сколько оказывалось среди знакомых спецов - тот то и выбирал. У меня отец в SW работал, так что я за 2 вечера основы изучил.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: ПО для моделирования механических систем

Сообщение setar » 18 янв 2010, 15:55

Смотря какая у Вас задача - если хотите поднять свой уровень и использовать CAD для работы (производства) это одно,
для хобби - другое.
Для моделирования механо-динамических моделей наиболее точные результаты дает ANSYS и STARCCM+ но они крайне сложны в освоении и расчеты нужно вести на кластере, если не хочешь ждать неделю.
SW используется потому что его освоить на порядок проще, а точности для задач хобби вполне достаточно.

Добавлено спустя 3 минуты 27 секунд:
Про автокад не скажу ничиго, не хорошего ни плохого, хоть я и внедряю CAD системы на производствах всяких автокадом пользуются мало, впрочем может так сложилось.
Недавное внедрение - завод "Климова" (турбореактивные двигатели делают) , у них STARCCM+
расчётчики для работы осваивают его примерно год.
Аватара пользователя
setar
Site Admin

Сообщения: 9248
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: ПО для моделирования механических систем

Сообщение sergy1976 » 18 янв 2010, 16:43

Хотелось бы совместить хобби с поднятием проф. уровня :)
Автокадом я пользуюсь на работе, чертим в 2D на планах кабельные трассы и т.п. НО есть вероятность перевода всех на компас. Автокад инвертор будет мне ближе после работы в автокаде, но если переведут на компас, придется привыкать к нему.
А насколько я правильно понял, SW лучше идет после Компаса. Вот и хочется узнать отзывы практикующих о данных системах.
sergy1976

Сообщения: 27
Зарегистрирован: 13 ноя 2009, 18:12
Откуда: Ярославль
