Лампочка (подсветка) от USB

Сообщение Ilia.Y » 25 апр 2008, 09:54

Здравствуйте уважаемые форумчане!
Большой путь, как известно, начинается с маленького шага.
И шаг этот будет у меня начинаться с вопроса, может быть совсем несвязанным с роботехникой, но все же, прошу камнями не кидаться и дать консультацию.
А вопрос в следующем.
Хочу сделать подсветку для клавиатуры питающууся от USB.
У меня есть старая мышка и ее USB хвостик, есть китайский маленкий фанарик на 3 круглых плоских батарейках. Как мне их сростить?
Хочу что бы фанарик горел от USB ноутбука.
На USB же подается какойто ток, нельзя ли его использовать для лампочки, да таким магическим образом, что бы сие удивительно устройство не влияло на работу ПК?
Аватара пользователя
Ilia.Y

Сообщения: 10
Зарегистрирован: 24 апр 2008, 04:34
Откуда: Южно-Сахалинск
прог. языки: C++/C#/PHP

Re: Лампочка (подсветка) от USB

Сообщение =DeaD= » 25 апр 2008, 10:11

если 3 батарейки последовательно соединены и по 1.5В, тогда смотрите распиновку USB-Разъема:
http://www.n-audio.com/laboratory/usb-1.php

И цепляйтесь тупо к + и - на USB соответствующими контактами фонарика вместо батарейки.

Только надо, чтобы фонарик ток больше 0.4А не хавал, но если он на таблетках - врядли больше хавает :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24054
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Лампочка (подсветка) от USB

Сообщение Myp » 25 апр 2008, 10:17

НО советую выкинуть нафиг фонарик или продолжать использовать его по назначению
а купить кучку самых сверхярких белых светодиодов
когда купишь запиши их полное название и скажи сюда скажем тебе как их соединить с USB

потому как обычные лампочки от USB это бяка :) да и акк тока зря сажать
если оч хочется фонарик то выкинь лампочку из него и вместо неё поставь сверхяркий светодиод, или пару тройку
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Лампочка (подсветка) от USB

Сообщение Digit » 25 апр 2008, 10:27

только потребление тока не больше 100 мА на устройство (а не 0.4 А) - это стандарт USB. Иначе комп просто отрубит порт и все (а может и не отрубить - от материнки зависит). У меня ноут, когда на зарядке стоит, не ограничивает ток (винт мобильный подключаю и все ок). А когда от аккума - ругается и не включает.
И на работе комп стоит - без ухищрений винт не включает, т.к. у того потребление больше положенных по стандарту 100 мА
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Лампочка (подсветка) от USB

Сообщение Myp » 25 апр 2008, 10:29

энергопотребление выше 100 устанавливается какимито резюками кажетсо
тоесть в зависимости от того что воткнуто комп определяет скока нуно току девайсу
меньше 100 или до 500
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Лампочка (подсветка) от USB

Сообщение Digit » 25 апр 2008, 10:33

Не, походу это я лоханулся. 500 мА на устройство. Это стандарт.
А резюки - это скорость USB (типа быстрое юсб-устройство или медленное)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Лампочка (подсветка) от USB

Сообщение Myp » 25 апр 2008, 11:13

винда тож может както определять что подрублено
потому как раньше я видел в свойствах usb мона было смотреть мощность устройства и общую мощность usb хоста
там такая прогрес бар был и когда втыкаешь флешку то видно мощность маленькая потребляется а если чтото мощное воткнуть то показывалось что типа пор отдаёт 100% мощности
и суммарный был прогресбар

и когда кучу всего воткнёшь то винда ругалась типа нехватает мощности на все устройства

так что я всёже подохреваю както мощнось регулируетса..

пойду погуглю
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Лампочка (подсветка) от USB

Сообщение Vooon » 25 апр 2008, 12:35

Digit писал(а):Не, походу это я лоханулся. 500 мА на устройство. Это стандарт.

тем не менее обычно ток ограничен 100 мА, а 500 дают только когда устройство само попросит
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Лампочка (подсветка) от USB

Сообщение Myp » 25 апр 2008, 12:56

а как просить то??
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Лампочка (подсветка) от USB

Сообщение Ilia.Y » 25 апр 2008, 15:48

Большое спасибо за ответы,
хочу подробней рассказать о китайском фонарике.
Внутри три батарейки с маркировкой "LR44 Button cell".
Светящий элемент - 3 диода светят не плохо относительно - хватает на всю клаву в темноте.
Держатьсяони на круглой подставочке в виде копейки.
Плюс запаян вкучу, минус покругу тоже.
на фанарике есть кнопка включения "павер" - западаущая. т.е. нажали кнопка в нижнем положении - светим, еще раз нажали, кнопка "отпустилась" - гаснем.

Кроме всего прочего, есть удобная прещепка для дисплея, что бы крепить и на клаву светить.

Это же спец фанарик для подстветки клавы :) только на батарейках, которых хватает на 3 часа, а потом тускло, вот ихочу от ЮСБ сделать то.
Вложения

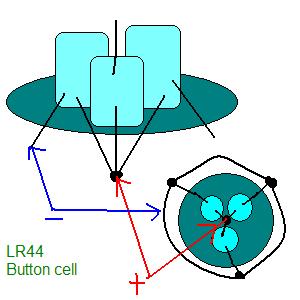

А вот и супер схема!
Аватара пользователя
Ilia.Y

Сообщения: 10
Зарегистрирован: 24 апр 2008, 04:34
Откуда: Южно-Сахалинск
прог. языки: C++/C#/PHP

Re: Лампочка (подсветка) от USB

Сообщение RoboTok » 25 апр 2008, 15:55

Вам же уже всё сказали.
Берите шнур USB, смотрите распиновку и подключайте фанарик.
А USB может и 1А выдать и зависит от компьютера.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Лампочка (подсветка) от USB

Сообщение Myp » 25 апр 2008, 15:59

можно в магазине купить USB шнурок любой который в комп втыкается (чтоб у мышки не тырить хвост)
отрезать второй разъём и засунуть в фонарик тама припаяв к кнопке
хотя мб понадобится приделать резистор... что светики не сгорели
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Лампочка (подсветка) от USB

Сообщение Digit » 25 апр 2008, 16:20

резистор не понадобится - светики же как-то питались от батареек =)
LR44 Button cell - это 1.5 вольтовые батарейки, значит тупо цепляешь + и - от USB на клемы, которые с батареек + и - брали, и радуешься
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Лампочка (подсветка) от USB

Сообщение Ilia.Y » 25 апр 2008, 18:00

Ура товарищи! Как и палогается первый блин комом. (не путать с COM) :D
Светики успешно сгорели :) 2 из 3, 15 минут поработали как надо и конец.
произошло это в момент когда комп в спящий режим окунулся, наверно совпадение.

а жаль, ну да ладно, один еще живой :)
куда - нить приспособлю потом.

Всем большое спсибо за участие в топике!
Аватара пользователя
Ilia.Y

Сообщения: 10
Зарегистрирован: 24 апр 2008, 04:34
Откуда: Южно-Сахалинск
прог. языки: C++/C#/PHP

Re: Лампочка (подсветка) от USB

Сообщение SSG » 25 апр 2008, 20:46

Сдается мне, что светодиоды нужно было последовательно соединить. :(
I live My life!
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК
