LD271 с частотой 38кГЦ

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

LD271 с частотой 38кГЦ

Сообщение mTzen » 12 мар 2008, 20:28

Помогите сделать схему, как заставить ИК LD271 выдавать частоту 38кГц от простой батарейки AA.
Это нужно чтобы датчик TSOP улавливал сигнал.

Помогите, я в этом деле чайник, а схему надо предоставить срочно.
Спасибо.
mTzen

Сообщения: 11
Зарегистрирован: 06 мар 2008, 18:23

Re: LD271 с частотой 38кГЦ

Сообщение EdGull » 12 мар 2008, 20:46

схема очень простая, надо просто включать и выключать светодиод 38000 раз в секунду.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: LD271 с частотой 38кГЦ

Сообщение mTzen » 12 мар 2008, 20:48

=) я в этом деле не очень мягко сказать.
А можно эту схему изобразить плиз)
mTzen

Сообщения: 11
Зарегистрирован: 06 мар 2008, 18:23

Re: LD271 с частотой 38кГЦ

Сообщение EdGull » 12 мар 2008, 20:58

купи или скачай книжку "Инфракрасные лучи в электронике" и будешь в этом деле очень.

Добавлено спустя 3 минуты 15 секунд:
Кстати, робот МиниБот умеет отправлять и принимать ИК с частотой 38КГц... ;)
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: LD271 с частотой 38кГЦ

Сообщение mTzen » 12 мар 2008, 21:03

Серьезно, надо буквально сегодна схему (((
А вот с книжкой это займет больше времени чем требуется, помоги пожалуйсто...
mTzen

Сообщения: 11
Зарегистрирован: 06 мар 2008, 18:23

Re: LD271 с частотой 38кГЦ

Сообщение EdGull » 12 мар 2008, 21:04

а если схему дам, когда спаяешь?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: LD271 с частотой 38кГЦ

Сообщение mTzen » 12 мар 2008, 21:06

Паять не надо, в моем случае можно обойтись схемой - у меня в основном теоретическая работа, помоги плиз...
mTzen

Сообщения: 11
Зарегистрирован: 06 мар 2008, 18:23

Re: LD271 с частотой 38кГЦ

Сообщение EdGull » 12 мар 2008, 21:10

тут теоретиков и без вас хватает... :D
я практиков люблю...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: LD271 с частотой 38кГЦ

Сообщение Кирилл » 12 мар 2008, 21:16

Вот самая простая:
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: LD271 с частотой 38кГЦ

Сообщение mTzen » 12 мар 2008, 21:59

Ну что тебе стоить помочь( ну думаю что тебе это будет сложно делать.

Добавлено спустя 40 минут 48 секунд:
Кирилл, спасибо огромное.
mTzen

Сообщения: 11
Зарегистрирован: 06 мар 2008, 18:23

Re: LD271 с частотой 38кГЦ

Сообщение Сергей » 13 мар 2008, 00:39

Предлагаю схему вынести в вику
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: LD271 с частотой 38кГЦ

Сообщение Кирилл » 13 мар 2008, 00:46

Сергей писал(а):Предлагаю схему вынести в вику

схема не моя, я просто разместил объяву: -> http://www.robotroom.com/Infrared555.html
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: LD271 с частотой 38кГЦ

Сообщение Ruslan » 13 мар 2008, 01:46

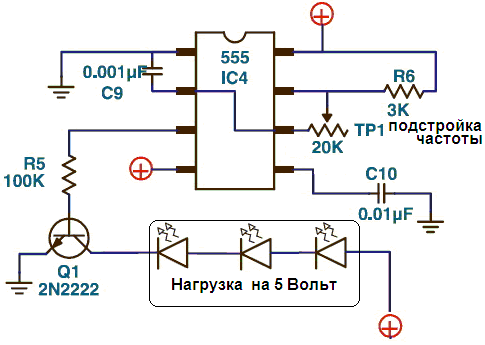

А вот еще такая схема есть на чипе 555. Сам собрал совсем недавно.
Вместо трех светодиодов можно поставить один и резистор, из расчета 5 Вольт.

Предыдущая очевидно взята отсюда: http://www.robotroom.com/Infrared555.html.
Вложения
555 - 38kHz.png
Последний раз редактировалось Ruslan 13 мар 2008, 10:27, всего редактировалось 1 раз.
Аватара пользователя
Ruslan

Сообщения: 588
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: LD271 с частотой 38кГЦ

Сообщение Сергей » 13 мар 2008, 03:52

А можешь объяснить, зачем два IR диода стоят?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: LD271 с частотой 38кГЦ

Сообщение Ruslan » 13 мар 2008, 10:20

Диоды - это нагрузка, которая 38 кГц излучает. Вобще-то двух на 5 вольт мало - у меня стоит три диода. Схему вверху исправил и откомментировал.
Аватара пользователя
Ruslan

Сообщения: 588
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан
