Помогите с работой с программатором

Сообщение denissyslo » 22 янв 2008, 10:33

Здравсвуйте!!!!

Собрал Программатор 5 проводков как на страницах нашего любимого курса. Его правильную разводку и вообще работоспособность гарантирую - раз пять проверял тестером. Впаял резисторы на 150 ом.

Микроконтролер у меня атмега16PU.

Сначала пытался его прошить на плате для чего подключил к ней питание - аккумулятор сотового телефона и программатор. Распиновка при подключении соблюдена - факт. проверялось тоже не однократно. На плате кварц на 10 и 33пФ кондеры. Плату выкладываю.
После чего открываю кодэвизионавр, пишу простенькую прогу., кстати в генераторе кода указываю, что частота 10. Хочу прошить, ставлю Фьюзы = 0 на SUT0 И CKOPT.

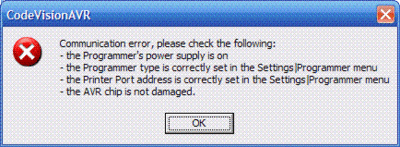

Нажимаю програамин алл..... программатор задумывается и выдает....см.скриншот.

Кстати в проге указал 1лпт - он у меня один. и программатор - стк200...

даже не знаю в чем тут дело....

Меги у меня две.... подумал, что первая просто неисправна....вставил вторую...та же фигня.... А к ним бережно -пылинки сдувал....


ОЧЕНЬ НУЖНА ПОМОЩЬ В ЭТОЙ БЕДЕ....
краткая биография: родился в роддоме - учился на учебе - служил на службе - работал на работе.....
Аватара пользователя
denissyslo

Сообщения: 191
Зарегистрирован: 17 дек 2007, 15:39
Откуда: г. Комсмольск-на-Амуре / п.Светлая
ФИО: Денис Сусло

Re: Помогите с работой с программатором

Сообщение Digit » 22 янв 2008, 10:46

А разве аккум от сотового на 5 вольт?
И еще, а чего сразу программинг? А почитать из МК те же фьюзы? :)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Помогите с работой с программатором

Сообщение $ilent » 22 янв 2008, 10:50

Рановато ты фьюзы прошиваешь.
Я обычно для проверки работовпособности все системы просто читаю фьюзы, потом не правя их, заливаю программу.
$ilent


Re: Помогите с работой с программатором

Сообщение rig » 22 янв 2008, 10:51

что получить то хотел
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Помогите с работой с программатором

Сообщение Myp » 22 янв 2008, 10:53

во первых
запитай от чегонить более подходящего
во вторых толку от твоего кварца пока никакого потому как с завода она сконфигурена на внутренний осциллятор
и пока ты первый раз фьюзы не изменишь прошивши внешний кварц не будет работать

а ты земли соединил? у компаи у меги?

а провода не длинные от лпт порта до платки?

ЗЫ
сил на выкладывание скриншота и платки видимо нехватило...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите с работой с программатором

Сообщение denissyslo » 22 янв 2008, 11:07

Вообще дошло до тупого:

Припаял программатор к разъему для меги, естественно на соответсвующие ножки.
Длина проводов программатора 8 см от силиы.

питание подаю от УСБ, то же припоял на прямую. земли естественно, соедениены.

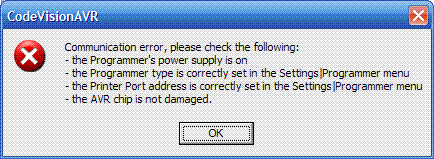

На ЛЮБЫЕ действия прога отвечает как на скриншоте.

Скачал программатор другой-какой-то он пишет, что МК не отвечает.
Вложения
краткая биография: родился в роддоме - учился на учебе - служил на службе - работал на работе.....
Аватара пользователя
denissyslo

Сообщения: 191
Зарегистрирован: 17 дек 2007, 15:39
Откуда: г. Комсмольск-на-Амуре / п.Светлая
ФИО: Денис Сусло

Re: Помогите с работой с программатором

Сообщение Myp » 22 янв 2008, 11:25

ну чтош

тады такой совет
бери светодиодик и через резистор прицепи его на ноги МК которыми программируешь
если на линию ресета повесить он пару раз моргнёт, если на линию данных повесить то будет весело моргать
если в cvavr выберешь пункт прочитать id кристалла или прочитать фьюзы(не торопись прошить попробуй прочтать сначала, ато косячно прошьёццо и умрёт =) )
тогда сможешь посмотреть вобще идут ли какието сигналы на МК от лпт порта или у тебя лпт порт не ворк
заодно в биосе можешь посмотреть как у тебя лпт порт настроен.
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите с работой с программатором

Сообщение rig » 22 янв 2008, 12:02

программатор в настройках нужный выбрал?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Помогите с работой с программатором

Сообщение Myp » 22 янв 2008, 12:12

внематочно читаем сообщение
там написано
Кстати в проге указал 1лпт - он у меня один. и программатор - стк200...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите с работой с программатором

Сообщение denissyslo » 22 янв 2008, 12:56

Уважаемый МУР, подскажи пожалуйста какие настройки должны быть в биосе. а то я расстроился до такого состояния, что хочу взять дубину рАЗЪЕ....ать своего робота,которого делаю. в теме наши достижения - пионер называется.
а насколько реально убить мегу статическим электричеством?
вот вы говорите, что питание от акб сотового в 3.7 в - не то. разве этого мало?.
краткая биография: родился в роддоме - учился на учебе - служил на службе - работал на работе.....
Аватара пользователя
denissyslo

Сообщения: 191
Зарегистрирован: 17 дек 2007, 15:39
Откуда: г. Комсмольск-на-Амуре / п.Светлая
ФИО: Денис Сусло

Re: Помогите с работой с программатором

Сообщение Myp » 22 янв 2008, 13:19

да мало
нуно 4.5-5 вольт
а от 3.7 (кстати это напряжение севшего акумулятора) могут быть всякие глюки


а про дубину это нормально, это типа очередной этап =) у всех было


про биос...

lpt порт должен быть в режиме ... spp или spp+epp
чорт сам забыл, где тут АВР123? он помнит
щас попробую вспомнить, тогда точно напишу

но пока не торопись, попробуй мигает ли светик если его на проводки программатора повесить
мб у тя просто нет доступа к лпт порту.
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите с работой с программатором

Сообщение denissyslo » 22 янв 2008, 14:35

Дорогие, многоуважаемые мною модераторы, в частности МУР!!!!

Действительно, вся проблема была в биосе. Поменял настройки на первые попавшиеся и все заработало!!!! УРАААААА

НЕ ПОНИМАЮ: почему об этом не где не написано.....
краткая биография: родился в роддоме - учился на учебе - служил на службе - работал на работе.....
Аватара пользователя
denissyslo

Сообщения: 191
Зарегистрирован: 17 дек 2007, 15:39
Откуда: г. Комсмольск-на-Амуре / п.Светлая
ФИО: Денис Сусло

Re: Помогите с работой с программатором

Сообщение Digit » 22 янв 2008, 14:47

В курсе у АВР123 написано! :) Мож читал не внимательно? ;-)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Помогите с работой с программатором

Сообщение Myp » 22 янв 2008, 14:57

а чо если модератор то и не человек уже?
я в первую очередь роботостроитель
а потом уже великий и могучий =))
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите с работой с программатором

Сообщение denissyslo » 22 янв 2008, 16:28

Я РАДДДДДДД......МЛИН!!!!!
Читал курс. Сегодня особенно Z7 и 7 страницу...несколько раз........может просто не обратил внимание....... Кто знает????
краткая биография: родился в роддоме - учился на учебе - служил на службе - работал на работе.....
Аватара пользователя
denissyslo

Сообщения: 191
Зарегистрирован: 17 дек 2007, 15:39
Откуда: г. Комсмольск-на-Амуре / п.Светлая
ФИО: Денис Сусло
