Помогите проблемы с прошивой.

Сообщение Aragon » 04 дек 2007, 16:40

сегодня прошивал микроконтроллер, чтобы робот тупо ехал по прямой. Всё было нормально.

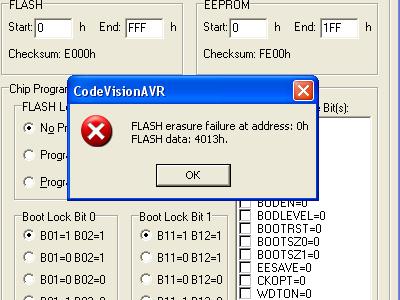

Потом решил немного усложнить, чтобы останавливался каждые 0,25 сек, вот и тогда стал показываться сообщение по которому я ни чё понять немогу.
Прошивал спомощью CodeVisionAVR.
Вложения
Aragon

Сообщения: 11
Зарегистрирован: 11 июл 2006, 08:41
Откуда: Из Томска
прог. языки: С++ Pascal

Re: Помогите проблемы с прошивой.

Сообщение Myp » 04 дек 2007, 17:51

не стирается флеш память

с программатором всё ок?
какой схемой програмируешь?

фьюзы не прошивал случайно?
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите проблемы с прошивой.

Сообщение Master » 04 дек 2007, 18:22

Первая причина всякой фигни это плохой контакт.
Попробуй проичитать фьюзы в МК. Read -> Fuse
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите проблемы с прошивой.

Сообщение Aragon » 04 дек 2007, 19:43

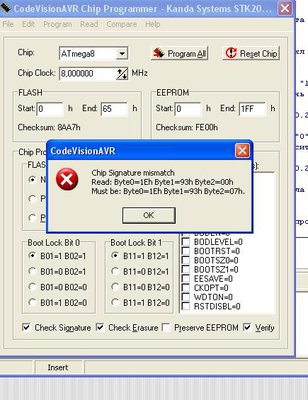

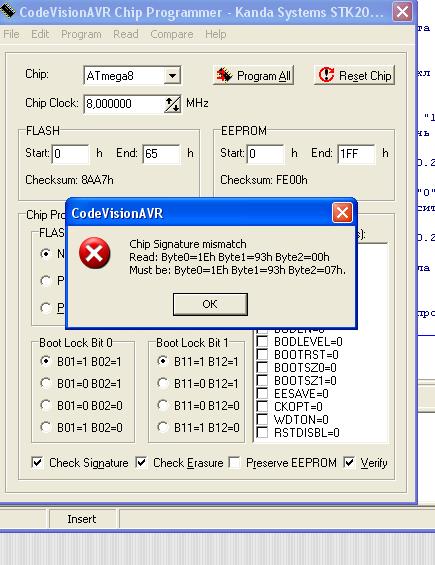

Прочитал я Fuse:

Добавлено спустя 2 минуты 14 секунд:
с этого понял, что нужно byte2 поменять, только как?

Добавлено спустя 3 минуты 54 секунды:
программатор STK200\300.
Покупал набор мастер-кит.
Вложения
Aragon

Сообщения: 11
Зарегистрирован: 11 июл 2006, 08:41
Откуда: Из Томска
прог. языки: С++ Pascal

Re: Помогите проблемы с прошивой.

Сообщение rig » 04 дек 2007, 19:56

эта ошибка появляется из за несоответствия скоростей чипа и ПК, попробуй поменять в Setting/Programmer/DelayMultipler константу в сторону увеличения, или как крайний вариант снять галочку CheckErasure

Добавлено спустя 1 минуту 55 секунд:
окошко с ошибкой сдвигай левее чтоб галочки видно было , они о многом говорят. и желательно фузы предварительно считать.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Помогите проблемы с прошивой.

Сообщение Master » 04 дек 2007, 21:01

Подожи значит Фузы читаются? Если да, то с программатором по идее все ок. Попробуй другой МК. Еще вопрос, ты вначале подаешь питание, а потом подсоединяешь линии данных ЛПТ или наоборот? Если питание включаешь в последнюю очередь, то возможно сгорел МК.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите проблемы с прошивой.

Сообщение Aragon » 06 дек 2007, 10:42

rig писал(а):эта ошибка появляется из за несоответствия скоростей чипа и ПК, попробуй поменять в Setting/Programmer/DelayMultipler константу в сторону увеличения, или как крайний вариант снять галочку CheckErasure

Добавлено спустя 1 минуту 55 секунд:
окошко с ошибкой сдвигай левее чтоб галочки видно было , они о многом говорят. и желательно фузы предварительно считать.


Пробывал поменять там где ты сказал в сторону увеличения и убрал галочку, не помогло.

Похоже буду менять чип.
Aragon

Сообщения: 11
Зарегистрирован: 11 июл 2006, 08:41
Откуда: Из Томска
прог. языки: С++ Pascal

Re: Помогите проблемы с прошивой.

Сообщение rig » 06 дек 2007, 11:57

фигня, чип должен работать, он же читается тока с ошибкой.
попробуй в ручную стереть через менюшки, другую версию кодевжена, другой прошиватель. у меня такая кака была, три кодевижена стоит с разными версиями, все по разному прошивают. другой комп в конце концов
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Помогите проблемы с прошивой.

Сообщение Aragon » 06 дек 2007, 19:13

rig писал(а):фигня, чип должен работать, он же читается тока с ошибкой.
попробуй в ручную стереть через менюшки, другую версию кодевжена, другой прошиватель. у меня такая кака была, три кодевижена стоит с разными версиями, все по разному прошивают. другой комп в конце концов



плизз поподробнее как стереть, особенно как с помощью CodeVisionAVR. Если там нельзя, то объясни как спомощью других и если не сложно скажи где эти проги эти скачать. :RTFM:
Буду очень признателен.
Aragon

Сообщения: 11
Зарегистрирован: 11 июл 2006, 08:41
Откуда: Из Томска
прог. языки: С++ Pascal

Re: Помогите проблемы с прошивой.

Сообщение avr123.nm.ru » 06 дек 2007, 19:29

Aragon писал(а):поподробнее как стереть, особенно как с помощью CodeVisionAVR.


"Эрайз чип" - http://www.avr123.nm.ru/07.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Помогите проблемы с прошивой.

Сообщение Master » 07 дек 2007, 22:54

В CVavr в окне прошивки Program -> Erase chip
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Помогите проблемы с прошивой.

Сообщение -= Александр =- » 08 дек 2007, 18:03

Эм... А может просто у робота батарейка села? Если не прошивается - значит либо контакты, либо питание. Если б в фузах было дело - он бы вообще как труп молчал...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Помогите проблемы с прошивой.

Сообщение Aragon » 10 дек 2007, 21:27

А теперь самое прикольное. Купил я ещё один чип, прошил, всё отлично работает(просто робот едет назад), загружаю другую прошивку, загружается, но на этот раз не едет, загружаю другую прошивку всё также. Померил тестером напряжение на ножках, которые идут на драйвер, показывает 0 вольт на всех.

Решил потестить микросхему-драйвер L293DNE с выдернутым контроллером из схемы. Она у меня питается от 5 вольт, а напряжение на моторчики ~6 в, т.е. через неё идёт.
В таком исходном состоянии на ножаках, идущих на моторчики, по ~6 вольт. При подачи на 5 вольт на какую-нибудь ножку управления ни чё не меняется.
Но если поставить контроллер, тот который ни как не хочет прошиваться(он по старой прошивке работает ещё), всё работает ка часы. :(
Aragon

Сообщения: 11
Зарегистрирован: 11 июл 2006, 08:41
Откуда: Из Томска
прог. языки: С++ Pascal

Re: Помогите проблемы с прошивой.

Сообщение Myp » 10 дек 2007, 22:19

нифига не понял
тарабарщина какаята =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите проблемы с прошивой.

Сообщение Master » 11 дек 2007, 01:47

При подачи на 5 вольт на какую-нибудь ножку управления ни чё не меняется.

И не будет ничего меняться на L293 нужно подавать как +5 так и 0. Если ножка висит в воздухе это не означает что она подключена к земле. Поэтому на ножки управления подай на одну +5, а другую соедини с землей.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
