Myrobot на макетной плате

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Myrobot на макетной плате

Сообщение Robomaster90 » 30 окт 2007, 16:34

Я купил макетную плату и решил на ней собрать робота как расписано на сайте myrobot(простейший робот), но после того как расставил все элементы то ток не проходил через микросхему и двигатель не работал.В чём фигня?Я так и не понял.Вроде собирал всё правильно.ПОМОГИТЕ вообще как размещаются детали в макетной плате и потом переносятся на печатную?

Переименовал тему. <V>
Аватара пользователя
Robomaster90

Сообщения: 40
Зарегистрирован: 30 окт 2007, 13:58
Откуда: г.Омск,
прог. языки: С++/Delphi/Step7/turbo Pascal
ФИО: Пякилля Борис Иванович

Re: Макетная плата

Сообщение Myp » 30 окт 2007, 16:44

хм
Господа
я даже и незнаю с какойто стороны попробовать помочь отроку юному...


Отрок, скажи ка для начала как выглядит твоя макетная плата
ну там чё на ней написано, чё нарисовано, какого цвета и т.д.
как туда детальки вставляются
и вобще
опиши подробно весь процесс что ты делал
начиная от того какие детали ты использовал, как именно ты их вставлял, чем соединял, и вобще лучше сфоткай то что ты наваял со всех сторон и нестесняясь выложи сюда
посмотрим на твоё чудо, мб определим коллективным телепатическим разумом что неправильно
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Макетная плата

Сообщение Digit » 30 окт 2007, 16:55

Однако...
Без фото и подробного описания точно ничего не скажем. Давай по порядку. Мудрый Мур тебе все верно расписал! :wink:
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Макетная плата

Сообщение Robomaster90 » 30 окт 2007, 17:02

Я взял белую плату с отверстиями для элементов.,по схеме собрал повтыкал проводки( всё как положено проводок в землю,проводок к двигателю, проводок к + питания), но полный нуль!Как быть.Батарейка 9в, но если только...Я резистор не втыкал не чо?
Аватара пользователя
Robomaster90

Сообщения: 40
Зарегистрирован: 30 окт 2007, 13:58
Откуда: г.Омск,
прог. языки: С++/Delphi/Step7/turbo Pascal
ФИО: Пякилля Борис Иванович

Re: Макетная плата

Сообщение Robomaster90 » 30 окт 2007, 17:06

А ФОТО можно найти на сайте MYROBOT.RU там в разделе простейший робот схема дана
Аватара пользователя
Robomaster90

Сообщения: 40
Зарегистрирован: 30 окт 2007, 13:58
Откуда: г.Омск,
прог. языки: С++/Delphi/Step7/turbo Pascal
ФИО: Пякилля Борис Иванович

Re: Макетная плата

Сообщение Digit » 30 окт 2007, 17:33

Robomaster90 писал(а):А ФОТО можно найти на сайте MYROBOT.RU там в разделе простейший робот схема дана


Там фотки того, как это у них. И оно у них работает. А как у тебя сделано - не понять. К тому же там с десяток вариантов схем.
Короче, без фоток твоей схемы никто тебе ничего подсказать не сможет... Видишь, резистор не втыкал... Может еще чего забыл или решил не совать... А говоришь, что все, как на сайте. Свои фотки давай сюда!
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Myrobot на макетной плате

Сообщение Robomaster90 » 07 ноя 2007, 19:25

Я разобрался в проблеме. там просто надо пыло питание к двигателю провести, но на схеме этого нет!Это баг или я туплю?Схему могу отправить по мэйлу
Аватара пользователя
Robomaster90

Сообщения: 40
Зарегистрирован: 30 окт 2007, 13:58
Откуда: г.Омск,
прог. языки: С++/Delphi/Step7/turbo Pascal
ФИО: Пякилля Борис Иванович

Re: Myrobot на макетной плате

Сообщение Digit » 07 ноя 2007, 19:54

Robomaster90 писал(а):Схему могу отправить по мэйлу


А тут выложить?! Закачай ее на форум!
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Myrobot на макетной плате

Сообщение Robomaster90 » 07 ноя 2007, 19:58

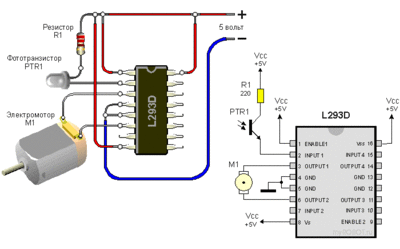

Вот!Смотрите
Вложения
Аватара пользователя
Robomaster90

Сообщения: 40
Зарегистрирован: 30 окт 2007, 13:58
Откуда: г.Омск,
прог. языки: С++/Delphi/Step7/turbo Pascal
ФИО: Пякилля Борис Иванович

Re: Myrobot на макетной плате

Сообщение Master » 08 ноя 2007, 08:48

Robomaster90 писал(а):Я разобрался в проблеме. там просто надо пыло питание к двигателю провести, но на схеме этого нет!Это баг или я туплю?Схему могу отправить по мэйлу

8 ножка Vs это и есть питание двигателя.
16 ножка Vss это питание микросхемы.
Отдельное питание к двигателю (миную L293) в данной схеме не подводится.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Myrobot на макетной плате

Сообщение grig1994 » 06 май 2008, 15:06

Я точно уверен, что собрал всё правильно. Вначале у меня движок вообще не крутился. Мне тут предложили подключить выход с номером семь к минусу (смотрите схему которая выше-с myrobot) и теперь движок постоянно крутится вне зависимости падает на фототранз. свет или нет. Я даже в темную комнуту уходил (мне сказали что может у меня фототранзистор очень чувств.) ВСЁРАВНО!!! Он и в полной темноте крутился .пожалуйста П0М0ГИТЕЕЕ!!!!
Заранее спасибо.

Давай не будем плодить на форуме сообщения с одинаковым содержанием! (Помогите решить проблему с L293DNE)
<Digit>
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Myrobot на макетной плате

Сообщение RoboTok » 06 май 2008, 15:45

Схему, которую вы привели с MYrobot не совсем хорошая, вывод 2 input стоит подключит на землю через резистор 10-100 кОм.
Иначе, если потребление с ноги 2 очень маленькое у вас там будет лог 1 всегда (точнее он там и так ло1).

Проверти элементы схему на работоспособность, иногда брак бывает или что то успели спалить.

Добавлено спустя 4 минуты 31 секунду:
Ой роботы ...
Да там висит вывод 7 :crazy:
Так, смотрите по ДШ на микру, что надо подавать на выводы 2 и 7, чтоб дижок крутился.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Myrobot на макетной плате

Сообщение grig1994 » 06 май 2008, 15:52

Возможно я тупой но я не понял
-что такое нога 2
-а куда тогда фототранзистор
-что такое лог
-что такое ДШ
заранее СП@$ИБ0
grig1994

Сообщения: 15
Зарегистрирован: 05 май 2008, 15:33
Откуда: Питер
прог. языки: PASCAL, BASIC,JavaScript(плохо),html

Re: Myrobot на макетной плате

Сообщение Myp » 06 май 2008, 15:59

нога 2...
у всех микросхем ножки пронумерованы
и каждая нога выполняет свою функцию

нумерация ножек и их функции описаны в ДШ тоесть даташите(datasheet) это паспорт детальки в нём описаны все все возможности и обычно стандартная схема работы

лог 1 это значит логическая единица, собсно также будет и логический ноль
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myrobot на макетной плате

Сообщение Vooon » 06 май 2008, 16:02

  • 1, 2 [url]#p41339[/url]
  • лог. - логический уровень. обычно 0 - Vcc*0.3 В == лог 0, Vcc*0.6 - Vcc == лог 1.
  • с англ. DataSheet

Добавлено спустя 30 секунд:
хе, мур опередил :)
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3325
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков
