Сервопривод

Сообщение snegohod4ik » 07 сен 2007, 22:49

Всем привет! Принимайте новичка:)
Вобщем необходимо собрать одну штуку с сервоприводом(может это и не сервопривод вовсе:))
Требования по сравнению с вашими моделями наверное просто "детские"

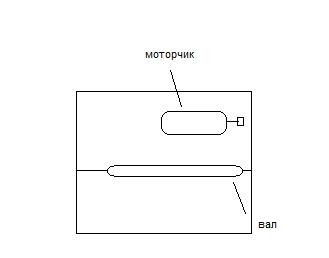

Надо подобрать моторчик и от него передать усилие на вал. Вал должен при нажатии кнопочек поворачиваться на 180 градусов в одну и в другую сторону (кнопочек должно быть две - для поворота в одну и в другую сторону.) Есть мысли как все это организовать?
Заранее сенькс
Вложения
snegohod4ik

Сообщения: 4
Зарегистрирован: 07 сен 2007, 22:32
Откуда: MSK

Сообщение Виталий » 07 сен 2007, 22:53

Купить готовую серву. Лучший выход.
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Сообщение snegohod4ik » 07 сен 2007, 23:00

ну мне бы поконкретнее:) где, по чем, чем управлять?  я в этом совсем не рублю...
snegohod4ik

Сообщения: 4
Зарегистрирован: 07 сен 2007, 22:32
Откуда: MSK

Сообщение snegohod4ik » 07 сен 2007, 23:09

и еще....необходима наибольшая скорость и мощность в сочетании с наименьшими размерами.
snegohod4ik

Сообщения: 4
Зарегистрирован: 07 сен 2007, 22:32
Откуда: MSK

Сообщение avr123.nm.ru » 07 сен 2007, 23:21

Купить сервомашинку с поворотом на 180 град (rcdesign.ru) и управлять ей от МК ATTiny13 с двумя кнопками.  Как программировать МК можно у меня почитать - avr123.nm.ru
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Dima_Krasnoyarsk » 08 сен 2007, 10:15

snegohod4ik писал(а):наибольшая скорость и мощность в сочетании с наименьшими размерами.

Насколько большая скорость? Какая мощьность? Какие размеры? Для всех эти понятия немного разные. А лучше описать зачем это нужно, т.к. возможно есть более лучшие решения но вы их невидите а тут могут подсказать.
Dima_Krasnoyarsk

Сообщения: 60
Зарегистрирован: 02 сен 2007, 13:39
Откуда: Красноярск

Сообщение snegohod4ik » 08 сен 2007, 13:23

Идея простая - таблички с надписями "открыто" и "закрыто" Именно их я хотел закрепить на валу. Но глубина корпуса нужна самая маленькая, тоесть чем меньше моторчик, тем меньше и будет это расстояние.
snegohod4ik

Сообщения: 4
Зарегистрирован: 07 сен 2007, 22:32
Откуда: MSK

Сообщение avr123.nm.ru » 08 сен 2007, 14:01

тогда 120 градусов хватит - как рекламные щиты с 3-мя изображениями - надписи на треугольном профиле сделаны.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Vovan » 08 сен 2007, 20:27

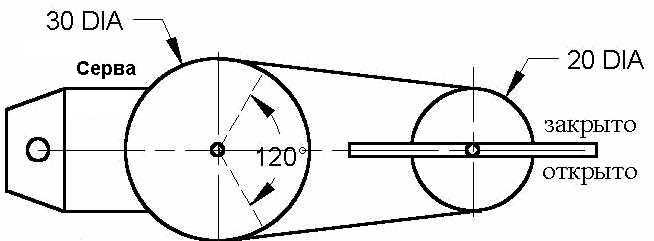

Можно применить серву со 120град. получить 180град. если использовать "редукцию" 1,5\1
например так (см. рис.):
Вложения
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение avr123.nm.ru » 08 сен 2007, 21:27

Vovan писал(а):Можно применить серву со 120град. получить 180град. если использовать "редукцию" 1,5\1
например так (см. рис.):


И можно без редукции.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
