**D-M** » 12 июл 2007, 18:09

попался мне в руки трансформатор ТС-180 (такой можно достать в любом старом ламповом телевизоре, который пылился у меня на даче) он был такой большой и красивый что сразу руки зачесались.
в общем первым делом курочим телевизор достаём трансформатор (главное чтобы марка была ТС- 180 или ТС-270 ну в общем чем больше циферки тем лучше)

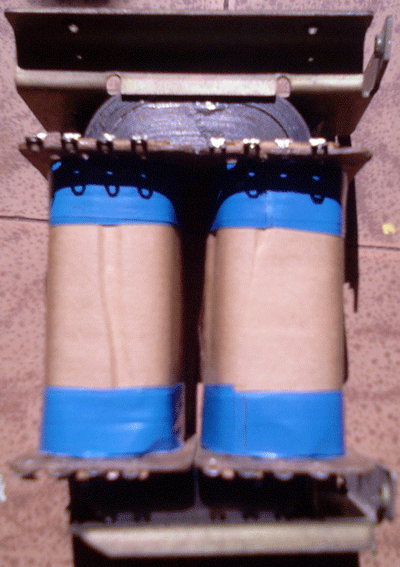

выглядит он примерно так:

**D-M** » 12 июл 2007, 18:13

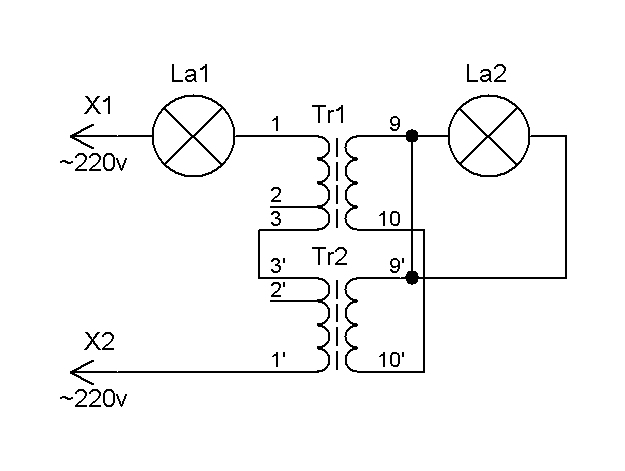

сначала его надо проверить нам понадобится две лампочки (La1 220в 25ватт) и (La2 12в 25ватт) собираем в такую схему:

**D-M** » 12 июл 2007, 18:15

если La2 загорелась, то всё отлично продолжаем в том же духе!
дальше начинаем курочить сам трансформатор отворачиваем две гаечки снизу (они стягивают магнитопровод), снимаем верхнее и нижнее основания и аккуратно вытаскиваем стягивающие пластинки. Далее нужно аккуратно разобрать магнитопровод, я для этого зажал нижнюю половину в тиски, а верхнюю в струбцину ну а дальше немножко силы в нужном месте и все получилось.

Но будьте осторожны магнитопровод может расслоится и прибавится много гемора

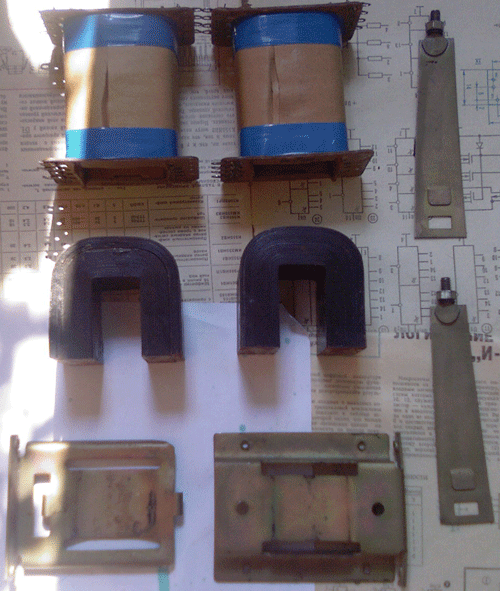

в результате имеем такой конструктор лего:

**D-M** » 12 июл 2007, 18:23

теперь нам понадобятся только катушки и много-много проволоки
и так начинаем курочить одну из катушек снимаем верхнюю бумагу, но сначала надо запомнить или подписать на щечках номера выводов, а дальше снимаем все вторичные обмотки их четыре (аккуратно скрутите проволоку и трансформаторную бумагу она вам еще может пригодится)
теперь у вас должна остаться только первичная обмотка и экран (экран это слой изоляции из фольги, он уменьшает помехи и прочую лабуду)
теперь надо намотать вторичную обмотку из расчета 3.28125 витка/1 вольт нам для нашего блока питания понадобится 46 витков. сначала надо намотать пробную обмотку любым проводом. припаиваем к 12 лепестку один конец провода наматываем 46 витков виток к витку конец провода припаиваем к 11 лепестку. собираем аккуратно трансформатор

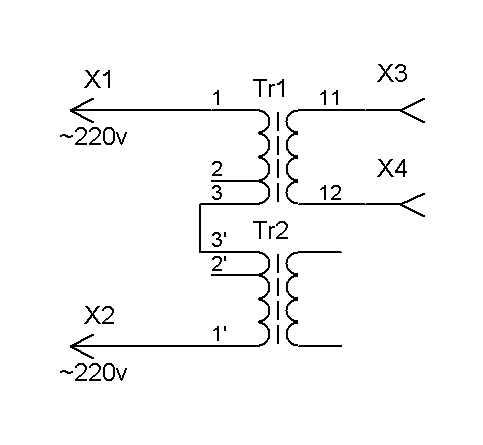

далее по схеме: (простите за не точность до сих пор не освоил Splan  надеюсь вы поняли чё ды куда)

**D-M** » 12 июл 2007, 18:25

замеряйте напряжение между Х3 и Х4 оно должно быть около 14В если все удачно опять разбираем трансформатор сматываем нашу обмотку измеряем ее длину и….
для максимальной мощности надо намотать обмотку проводом сечением 3мм2 у меня под рукой был только обмоточный провод диаметром 0.6, пришлось взять 10 таких отрезков
запомните что монтажные провода характеризуются площадью поперечного сечения, а обмоточные диаметром
когда закончите с одной катушкой приступайте к другой
в итоге соедините обмотки параллельно (11 лепесток с 11’, а 12 с 12’) у меня получился трансформатор способный давать 16ампер при напряжении 14вольт

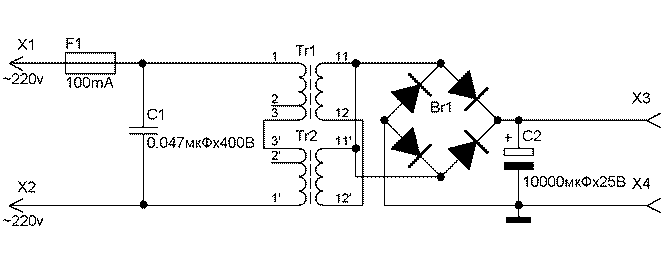

ну а дальше все банально:

**D-M** » 12 июл 2007, 18:26

только не забудьте соединить лепестки под номерами 4 и 4’ и присоединить их к земле :wink:

**Master** » 12 июл 2007, 19:00

А еще можно купить за 5 у. е. старый компьютерный блок питания и получить +12, +5, +3.3, -12 и -5, а комбинируя все это безобразие можно получить 7 и 24 В.
А статья хорошая мне понравилась. +1

**Vooon** » 12 июл 2007, 19:14

Master писал(а):А еще можно купить за 5 у. е. старый компьютерный блок питания и получить +12, +5, +3.3, -12 и -5, а комбинируя все это безобразие можно получить 7 и 24 В.

я сейчас пользуюсь старым серверным блоком питания, который я получил забесплатна

и поверьте мне его на все хватает... 800 Вт..

+ у компового БП защита есть.

**Master** » 12 июл 2007, 19:34

Не такой я бы лучше на комп поставил. Хотя мне и 450W хватает.

**Vooon** » 12 июл 2007, 19:43

Master писал(а):Не такой я бы лучше на комп поставил. Хотя мне и 450W хватает.

на комп не подойдет, яж писал что он серверный там на нем не все раземы есть колорые нуна моей маме
да и потом от него питалось 5 мам... одна из них была "ведущей" - управляла блоком...

**Master** » 12 июл 2007, 19:45

Аааааааа.... Как все запущено. Теперь понятно.

**Vooon** » 13 июл 2007, 00:29

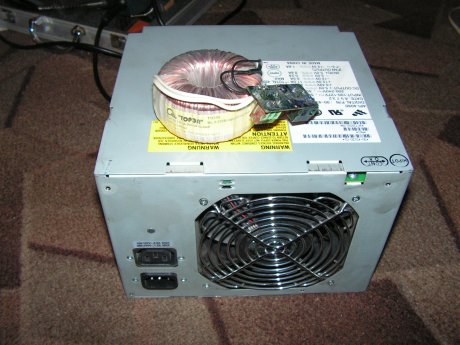

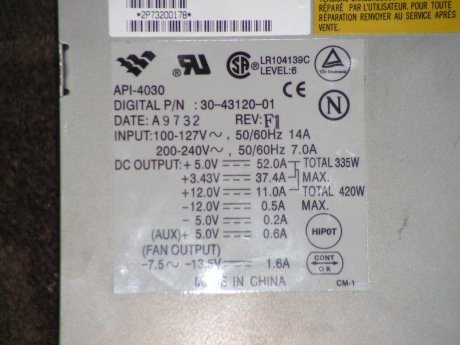

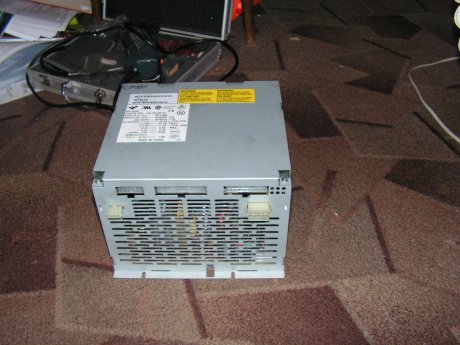

ага, серверный... вот фотки... (вентилялор 120тка)

**-= Александр =-** » 13 июл 2007, 00:30

Вот у меня статейка как регулировать выход компового БП с помощью всего пары резисторов!
При том и защита и стабильность сохраняются! :wink:
http://alex.roboforum.ru/power_at.html

**D-M** » 13 июл 2007, 00:35

Master писал(а):А еще можно купить за 5 у. е.

хе я за 30р брал правда АТ и мощность между 200 и 250 ватт

**D-M** » 13 июл 2007, 00:49

Vooon писал(а):+ у компового БП защита есть.

Раздел называется для новичков
опытным дядям вход строго воспрещен :wink:
