D-M писал(а):Раздел называется для новичков
опытным дядям вход строго воспрещен

да просто с такой мощей как у твоего блока нужно иметь защиту, хоть самую простую - автомобильный предохранитель на 15А (тот что на входе может не спасти при казе)
а если случится каза - то межет ченить сгореть, что может отбить все желание...
у начинающих каза частое явление - по опыту лаборантства знаю.....

а вот и мой первый патч

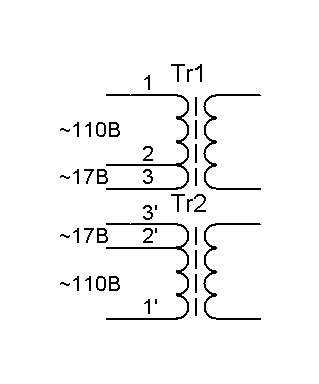

я немножко ошибся, для нормальной работы трансформатора перемычка должна быть не между лепестками 3 и 3’ , а между 2 и 2’
а вообще напряжухи первичной обмотки выглядят так:

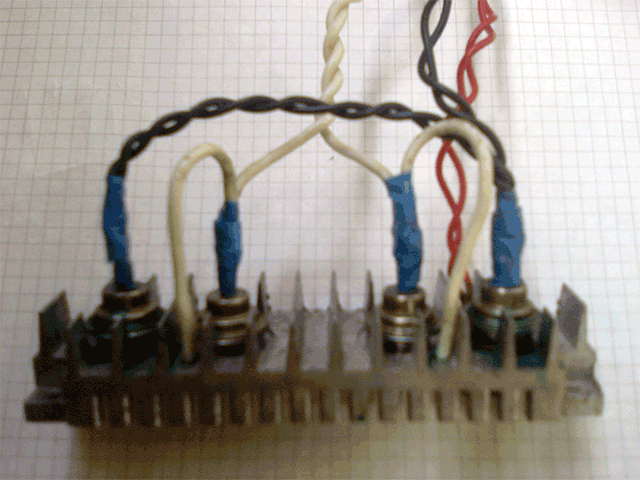

да кстати совсем забыл рассказать про диодный мост он должен быть мощный
я его собрал на диодах Д242Б, но желательно его сделать на Д242А, и обязательно на здоровенном радиаторе.
а вот и он:

D-M писал(а):да кстати совсем забыл рассказать про диодный мост он должен быть мощный
я его собрал на диодах Д242Б, но желательно его сделать на Д242А, и обязательно на здоровенном радиаторе.
а вот и он:

можно кукпить и готовый диодный мост, только прикрутить к радиатору,
кажется есть до 50А мостики...

KBPC5010M 50A 1000V вот например такой мостик и всего 2 у. е.

А если взять еще и на диодах с малым падением - то и греться меньше будет!  :wink:

-= Александр =- писал(а):А если взять еще и на диодах с малым падением - то и греться меньше будет!  :wink:

да, если взять диода Шотки до греться будет _намного_ меньше, но нужно не забывать что у них есть свои бяки.

Vooon писал(а):

-= Александр =- писал(а):А если взять еще и на диодах с малым падением - то и греться меньше будет!  :wink:

да, если взять диода Шотки до греться будет _намного_ меньше, но нужно не забывать что у них есть свои бяки.

ну блин
так расскажи какие
не всеж такие умные...
я вот не в курсе чё за бяки =/

Так Vooonу -1 за неполный ответ.

А насчет меньше греться так водяное охлаждение или азот и всего делов.

Master писал(а):неполный ответ.

я не стал раскрывать тему по двум причинам:
1) чтоб человек заинтересовался что такое диод вобще, хоть некоторое представление всетаки нужно, а я неуверен что смогу обьяснить лучше книжки/препода
2) я не помню всех недостатков диодов шотки когда их юзают как выпрямительные. но основное: сильно боятся большого обратного тока.
поэтому их легче убить чем обычные.
если заметили их обычно применяют в импульсных высокочастотных бп.
