Как паять?

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Как паять?

Сообщение Michael_K » 07 ноя 2011, 19:47

KitaPro писал(а):Паяльник ватт на 20-25? Какое лучше жало(формы)? Станцию думаю на данный момент не потяну


С регулировкой температуры!!! Ватт можно побольше (если регулировка температуры есть). Градусов 285-300 ставить - для припоя-флюсов из предыдущего поста. 330 бывает ставлю, если что-то массивное прогреть надо (ТО220 спиной на плату припаять, например).

Лично я люблю жало типа "зубило" (клин), жалами типа "шило" (конус) паять не умею (их к поверхности не получается прижать, чтобы прогреть).

Главное, чтобы в руке лежал и провод не сильно мешался. Идеально небольшой и с гибким проводом (а то сделают вечно провод в палец толщиной и негнущийся, заразы...)

Но вообще это все с опытом придет. Главный показатель - припой должен сам растечься по прогретым деталям. Если приходится его "размазывать" - значит что-то не так. Либо температура неправильная, либо точка пайки неравномерно прогревается (например из-за формы жала), либо флюс "не работает" и т.п.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Как паять?

Сообщение KitaPro » 07 ноя 2011, 19:50

Спасибо
KitaPro

Сообщения: 127
Зарегистрирован: 30 сен 2011, 20:33
Откуда: Мурманск
ФИО: Никита

Re: Как паять?

Сообщение Duhas » 07 ноя 2011, 23:11

Michael_K писал(а):Припой Asahi с флюсом CF-10 (я обычно беру диаметр 0.6)
http://www.chipdip.ru/product0/551927243.aspx
(Да, он недешевый. Я полный лох за такие деньги припой покупать - я знаю :))...

да, я, видимо, тоже ))) только у нас он стоит <500р.

взял два, что-то типа 0.6 и 1.0 или 1.5 не помню.. первый под СМД и прочие мелочи, второй под провода и прочие крупности..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Как паять?

Сообщение Myp » 08 ноя 2011, 00:04

KitaPro писал(а):Myp, спасибо, но Вы сказали в общих чертах, которые я понял, прочитав некоторые статьи..
Myp писал(а):припои те же самые, ПОС

Припой лучше с канифолью или без? Лучше брать припой потоньше на катушке?

без разницы. разве что советскими сантиметровыми прутками не очень удобно.
я паяю припоем с канифолью и всё равно пользуюсь флюсом дополнительно.
мне нравится легкоплавкий ПОСк 50-18, стопудово ничего не сгорит пока припаиваешь (бывает начинаешь припаивать и то неприпаивается, то криво встаёт)
да и люблю знаешь ли капнуть на коленки или на носок. а 180 градусов не так больно как например 240 =) и пальцами детальку дольше держать можно пока паяешь, пинцет не надо брать.

KitaPro писал(а):
Myp писал(а):флюс бескислотный который не надо отмывать.

Вот с флюсом непонятно. Выбор большой. ЛТИ-120, ФТС, паста, гель? Подскажите пожалуйста

в баночке, типа вазелина, написано CT-61а. макаю туда детали или ватной палочкой намазываю куда надо.
баночки маленькие но хватает надолго.

KitaPro писал(а):
Myp писал(а):паяльни - обычный с регулирвокой температуры керамический или станцию термовоздушную

Паяльник ватт на 20-25? Какое лучше жало(формы)? Станцию думаю на данный момент не потяну

25-мало, большой транзистор плашмя фиг припаяешь, а больше 80 это уже кастрюли лудить. гдето 40-60 для паяния плат самое то.
но регулятор температуры суперполезная опция паяльник имеет свойство потихоньку разогреваться когда просто лежит и остывать когда долго паяешь, вот керамический с регулятором быстро нагревается и не становится слишком горячим.
я паяю иглой острой, вначале было неудобно но лень было менять и привык.
да и бывает чиню всякую смд мелочёвку, её как раз только иглой и паять.
просто купи парочку жал, одно жало плоское а другое конусом.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15948
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Как паять?

Сообщение Michael_K » 08 ноя 2011, 01:04

Duhas писал(а):да, я, видимо, тоже ))) только у нас он стоит <500р.

Ну я его тоже не в чипе-с-дипом беру :) - они вообще звереют с ценами.
В той же промэлектронике он в два раза дешевле.

Просто в чип-дипе искать удобно и картинки :)

Добавлено спустя 7 минут 43 секунды:
Myp писал(а):а больше 80 это уже кастрюли лудить.

Ну это если только регулятора температуры нет.
А регулятор реально рулит!!!
На моей древней ERSA самый маленький (масюсенький-премасюсенький)
паяльничек - вообше как карандашик - шесть грамм весит.
Так эта фитюлька что-то под сотню ватт выдает в пике o_O (точно не помню - помню, что дофига).
Зато температуру держит как вкопанный!!! И разогревается за секунды.

Добавлено спустя 2 минуты 31 секунду:
Myp писал(а):в баночке, типа вазелина, написано CT-61а.

А...
Значит я перепутал - "А" - это типа вазелина, а "С" - твердая канифоль.
Мне "B" нравится из той же линейки - как раз посерединке :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Как паять?

Сообщение Kitam1n » 27 июн 2012, 15:08

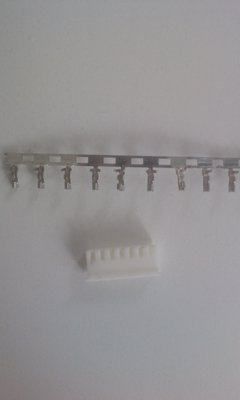

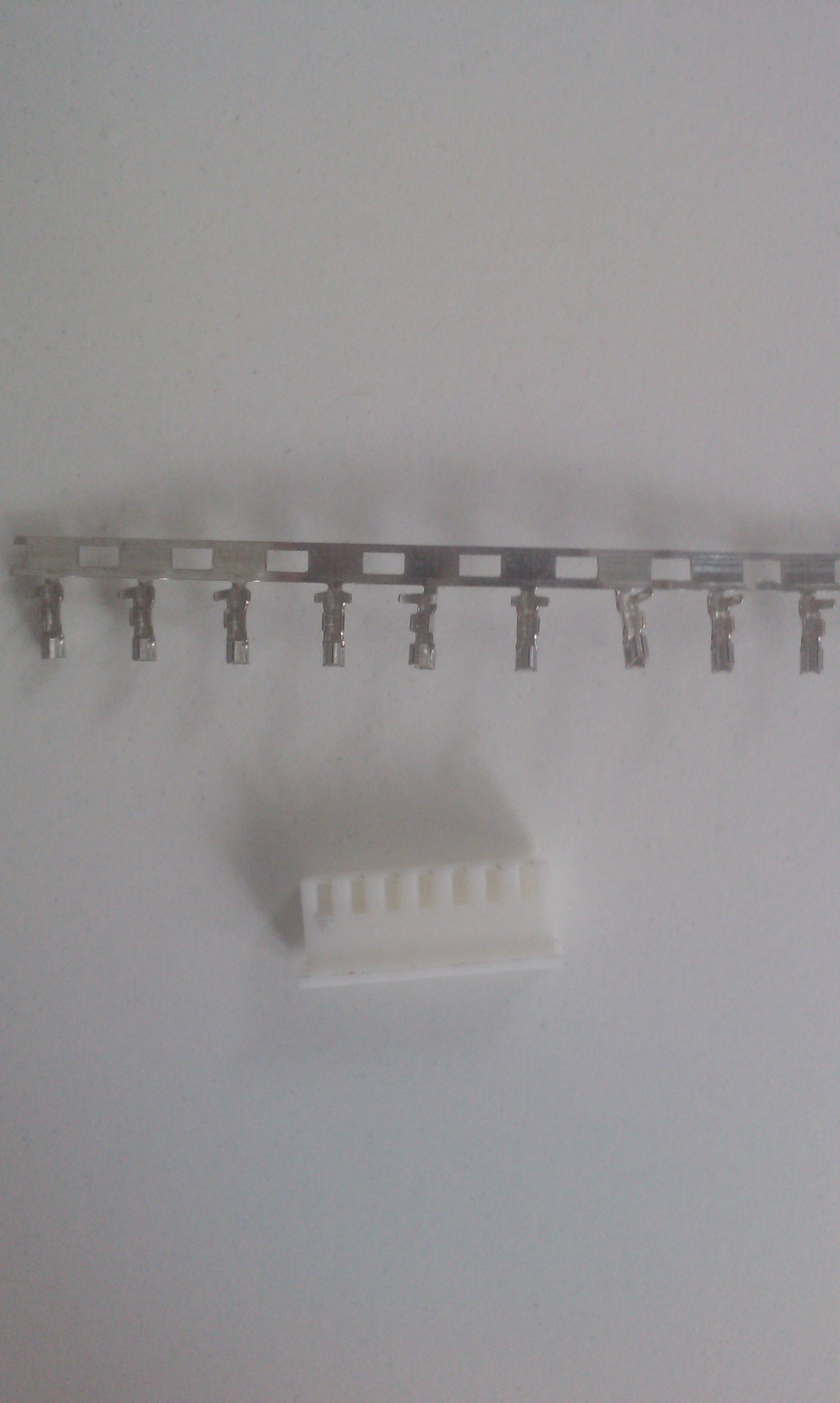

Народ, подскажите, может хитрость какая есть, паяю такие разъемы, а они потом отказываться вставляться. Фишка в том что эти металлические усики в которые вставляются и зажимаются провода очень короткие, когда в них кладешь провод, зажимаешь и запаиваешь, в него потом не влезает ответная часть. Получается что провод к ним припаивать нужно с самого кончика, вставляя в металлический ус буквально на 1 мм?
Вложения
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Как паять?

Сообщение SkyStorm » 27 июн 2012, 16:07

Это обжимные контакты, их не надо паять, их надо обжимать!
Плоскогубцами или специальной обжимкой.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Как паять?

Сообщение Kitam1n » 27 июн 2012, 21:51

Огромное спасибо за подсказку, и как это из головы выпало, а я все припаивал.
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад
