Помогите разобраться с АЦП!

Сообщение Кирилл » 08 мар 2007, 20:42

Здраствуйте уважаемые форумчане!
Вообщем у меня появилась такая проблема:
имеется в наличии самодельная термопара(константан+медь в точке сварки) и вот хочется эту штуку прицепить к меге8. Пишу на Басике так что с программной частью проблем не видно а вот с железом загвоздка.
Незнаю как ее подключать. Нужны ли резисторы?конденсаторы?ОУ? если да то какие?
Пробывал измерять напряжение тестером- при комнатной температуре выдает примерно 0,2 мВ, а при опусканий в кипяток 2,5 мВ

Очень надеюсь на вашу помощь.
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Сообщение avr123.nm.ru » 08 мар 2007, 21:23

Зайдите на analog.com на страничку AD596 и AD597 - это усилитель для термопар.  в даташитах и в апноутах есть примеры как подключать термопары ПРАВИЛЬНО.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Кирилл » 08 мар 2007, 22:59

спасибо за совет.
только я уже по дурости заказал усилители OPA177 у Texas Instruments. Может можно их как нибудь прикрутить?
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Сообщение avr123.nm.ru » 09 мар 2007, 00:48

По схемам в вышеуказаных документах.

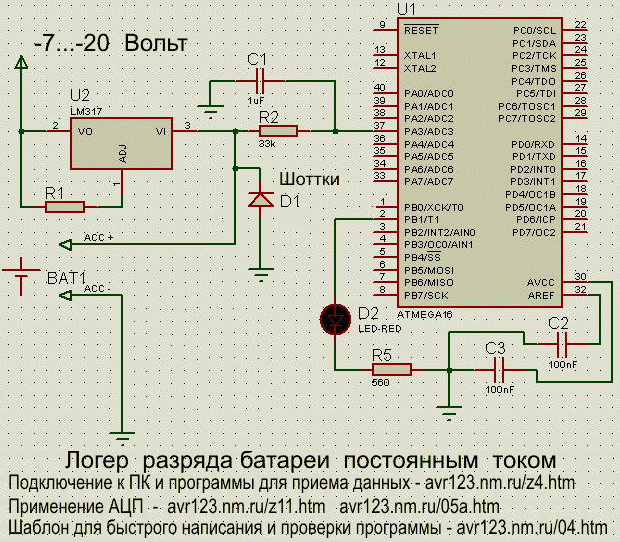

Вот схема для лога разряда батареи постоянным током.   Для заряда надо изменить полярность тока.
Вложения
