Есть такая радиодеталька?

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Есть такая радиодеталька?

Сообщение semyonov » 04 мар 2007, 13:56

Что бы работала как транзистор, только наоборот - если на 'базу' не подавать ток, то деталька будет пропускать ток через 'катод-анод', если подать на базу ток - то не будет.

В принципе подойдет наверно и реле, но мне кажется должно быть решение получше...

Если это важно - мне нужно управлять напряжением 12 вольт 5ю вольтами.

P.S. делаю схемку понижения напряжения, для питания МК от аккума 12 вольт. Если кому интересно - результаты выложу на форуме...
semyonov

Сообщения: 85
Зарегистрирован: 20 сен 2006, 15:34
Откуда: Москва
прог. языки: C#
ФИО: Максим

Сообщение avr123.nm.ru » 04 мар 2007, 14:40

наверно из 2х транзисторов - первый эмитером на землю коллектор к базе второго транзистора-ключа коолектор которого управляет нагрузкой, эмитер заземлен, а база подключена резистором 1 кОм к питанию.

Для выключения нагрузки нужно подать управляющий сигнал через резистор 4.7 ком на базу первого транзистора.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

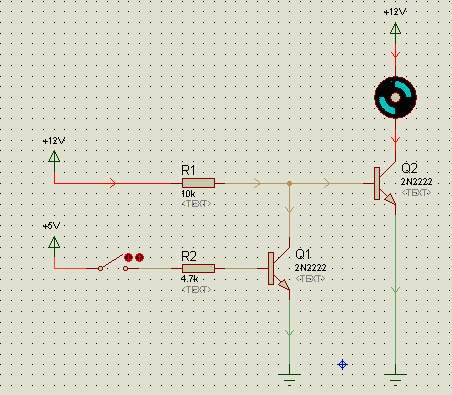

Сообщение semyonov » 04 мар 2007, 15:17

Спасибо!
В протеусе заработало

P.S. На схеме неточность - R1 = 1k
Вложения
Последний раз редактировалось semyonov 04 мар 2007, 15:23, всего редактировалось 1 раз.
semyonov

Сообщения: 85
Зарегистрирован: 20 сен 2006, 15:34
Откуда: Москва
прог. языки: C#
ФИО: Максим

Сообщение kyc0k » 04 мар 2007, 15:22

Протеус это эммулятор??? если да то где его скачать, можешь написать??
Аватара пользователя
kyc0k

Сообщения: 109
Зарегистрирован: 25 фев 2007, 19:45
Откуда: Москва

Сообщение semyonov » 04 мар 2007, 15:25

:lol:

Где скачать написано по адресу avr123.nm.ru на сером фоне :)
semyonov

Сообщения: 85
Зарегистрирован: 20 сен 2006, 15:34
Откуда: Москва
прог. языки: C#
ФИО: Максим

Сообщение D-M » 04 мар 2007, 15:27

тут уже тысячу раз писали!!!
трудно посмотреть другие ветки форума?
в том же курсе АВР есть ссылка :evil:
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение MegaBIZON » 04 мар 2007, 15:32

D-M писал(а):тут уже тысячу раз писали!!!
трудно посмотреть другие ветки форума?
в том же курсе АВР есть ссылка :evil:

Ладно, моя очередь :wink:
D-M писал(а):http://kazus.ru/nuke/modules/Downloads/pub/221/0/prosys6904.rar
пароль:excidium
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение D-M » 04 мар 2007, 15:37

спасибо добрый человек :wink:
а то уже сил моих не хватает
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение avr123.nm.ru » 04 мар 2007, 15:41

советую качать 69sp5
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение kyc0k » 04 мар 2007, 15:43

Ну спасибо всем
Аватара пользователя
kyc0k

Сообщения: 109
Зарегистрирован: 25 фев 2007, 19:45
Откуда: Москва

Сообщение libricon » 04 мар 2007, 19:55

кажись транзистостор с pn каналотм так же рабоает
libricon

Сообщения: 303
Зарегистрирован: 09 июн 2005, 19:49

Сообщение MegaBIZON » 04 мар 2007, 21:49

D-M писал(а):спасибо добрый человек :wink:
а то уже сил моих не хватает

Да рад стараццо!
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
