Помощь с генератором ультразвука

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Помощь с генератором ультразвука

Сообщение ArthasSed » 15 дек 2017, 19:43

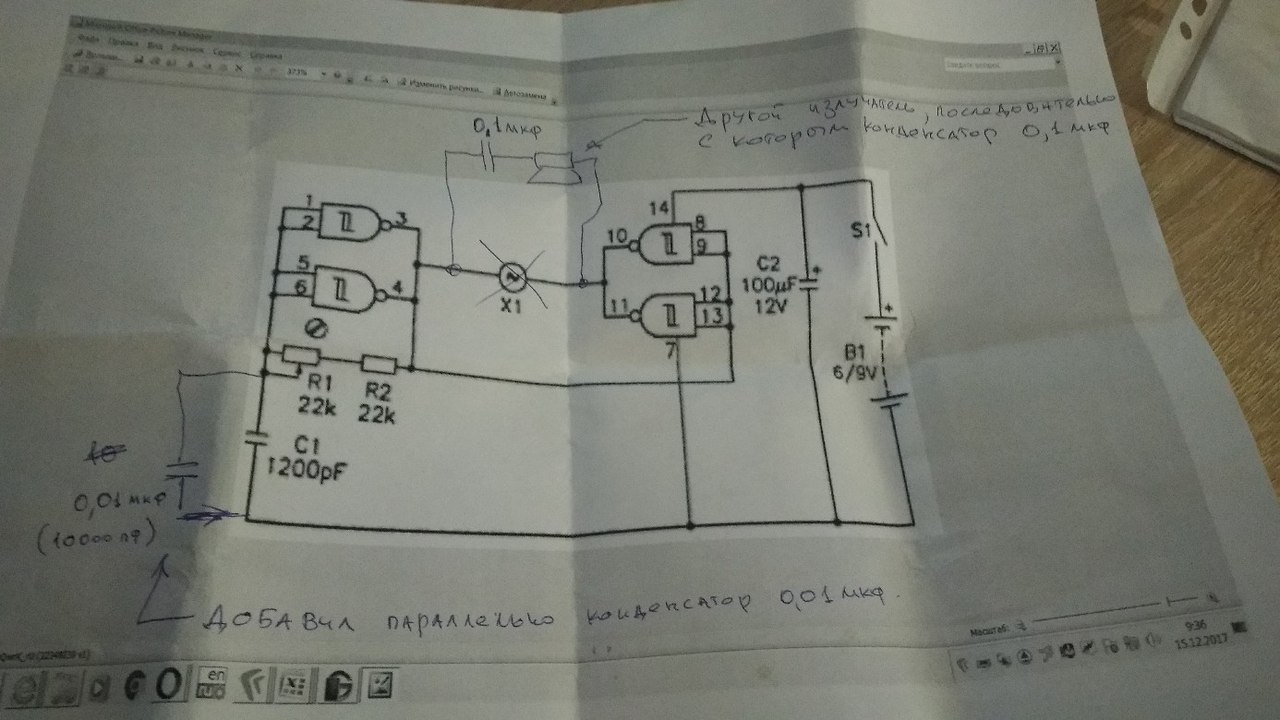

Есть схема (в приложении). Прибор собран по ней, но звук находится в слышимых частотах, а мне нужен ультразвук (от 30-40 кГц, можно выше). Уже посмотрел, что нужно уменьшить объем конденсатора, но здесь их несколько. Желательно подробно расписать, можно на рисунке.
Вложения
Схема
ArthasSed

Сообщения: 4
Зарегистрирован: 15 дек 2017, 19:36

Re: Помощь с генератором ультразвука

Сообщение Myp » 15 дек 2017, 19:56

на схеме всего 2 конденсатора, притом второй конденсатор по питанию, для фильтрации и на звук не влияет.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17470
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помощь с генератором ультразвука

Сообщение Medtech » 15 дек 2017, 20:08

На схеме уже 4 конденсатора, тот что добавил в параллель надо убрать.Чем проверяется ультразвук? Слушалка то есть?
Аватара пользователя
Medtech

Сообщения: 440
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Помощь с генератором ультразвука

Сообщение ArthasSed » 15 дек 2017, 21:04

Medtech писал(а):На схеме уже 4 конденсатора, тот что добавил в параллель надо убрать.Чем проверяется ультразвук? Слушалка то есть?

Слушалки нет. В принципе особо не важно, какой частоты будет звук. Если его не слышно, то это уже 20 кГц, а мне 30+ кГц, провести простые опыты. Проблема в том. что сейчас, крутя подстроечный резистор, выводится только высокочастотный писк. Вопрос в том, какой конденсатор убрать, какой уменьшить, чтобы примерно попасть в 20-40 кГц (больше - хорошо, главное, чтобы нижний порог был слышимый, а дальше уже ультразвук пошел). Особо в схемах не разбираюсь, поэтому и прошу помощи.
ArthasSed

Сообщения: 4
Зарегистрирован: 15 дек 2017, 19:36

Re: Помощь с генератором ультразвука

Сообщение Romikgy » 15 дек 2017, 21:22

die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 727
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: Помощь с генератором ультразвука

Сообщение ArthasSed » 15 дек 2017, 21:38

Romikgy писал(а):http://life-prog.ru/1_23603_multivibratori-na-logicheskih-elementah.html

Т = t1 + t2 = 1,4 R·C
F=1/T

Я так понимаю, мне надо убрать параллельный конденсатор, а с частотой 1200pF заменить на около 600pF. Нужно ли трогать тот конденсатор, что у динамика?
ArthasSed

Сообщения: 4
Зарегистрирован: 15 дек 2017, 19:36

Re: Помощь с генератором ультразвука

Сообщение Medtech » 15 дек 2017, 22:03

а кто-ж его знает, пищалка то какая? нравятся мне такие задания, зачем такой разброс не понятно, без скопа не узнать не срывается ли генерация, ну и резонанс подстроить тоже не получится, тестером конечно можно, но результат пальцем в небо, но работать будет, зачем конденсатор то увеличивали? чтоб слышно было?
Аватара пользователя
Medtech

Сообщения: 440
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Помощь с генератором ультразвука

Сообщение ArthasSed » 15 дек 2017, 22:38

Medtech писал(а): .но результат пальцем в небо, но работать будет.
Вот чтобы работало мне и надо. Я только спрашиваю, какие конденсаторы заменить. Мне не нужна супер точная частота, только нижний порог - около 18-20 кГц (слышимый), дальше до 30 кГц сойдет. Будет больше - особо не важно, главное - сначала писк, затем неслышимый звук.
ArthasSed

Сообщения: 4
Зарегистрирован: 15 дек 2017, 19:36

Re: Помощь с генератором ультразвука

Сообщение ALS » 15 дек 2017, 22:58

Да, тот, что впараллель с С1, надо убрать, а емкость самого С1 уменьшить в 2 раза.
Тот, что с динамиком, убирать не надо.
Аватара пользователя
ALS

Сообщения: 727
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Помощь с генератором ультразвука

Сообщение Madf » 16 дек 2017, 13:21

Как-то вообще старнно выглядит схема генератора, вы её самопалом чтоли сделали, классическая схема такая:


И да, в любом случае частота будет сильно зависить от питания.
Madf

Сообщения: 2989
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Помощь с генератором ультразвука

Сообщение ALS » 16 дек 2017, 13:58

Там не просто логика, а триггеры Шмитта, которые позволяют делать генератор всего на одном элементе.
А впараллель и попарно в противофазе они включены, чтобы получить максимальную мощность.
Аватара пользователя
ALS

Сообщения: 727
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Помощь с генератором ультразвука

Сообщение Medtech » 18 дек 2017, 09:35

Madf в такой генератор добавить согласующий трансформатор вместо С и регулятор питания - получиться модулятор на ЧМ - можно музыку транслировать в 1985 году случайно получился. 200-300 метров, рядом с ЖБ столбами до 500м доходило. повторяемость высокая, питанием регулировалась несущая, R1 в пределах 100Ом для запуска устойчивой генерации.
Аватара пользователя
Medtech

Сообщения: 440
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей
