Выбор двигателя NEMA

Сообщение DimaD » 16 окт 2017, 12:32

обрый день всем.
Стоит задача собрать быстрый лазерный гравер.
С столом проблем нет, а вот с кареткой есть... Каретка на роликах. Крепится маленький лазер для засветки фоторезиста.

Принципиальна большая скорость ее перемещения по оси Х.
Думаю поставить мотор NEMA 23 и ремень. Скорость нужна от 200 до 500 мм/сек. Т.е. ее не хило будет "колбасить" по оси туда сюда. Дусаю что MENA 17 будет пропускать шаги при резких торможениях уже при 200мм/сек

Помогите подобрать правильный двигатель, не переплачивая....

В итоге добиться хочу вот этого:
https://www.youtube.com/watch?time_cont ... BeQxWbKGiQ
DimaD

Сообщения: 9
Зарегистрирован: 03 апр 2016, 22:58

Re: Выбор двигателя NEMA

Сообщение Madf » 16 окт 2017, 12:47

DimaD писал(а):Думаю поставить мотор NEMA 23 и ремень. Скорость нужна от 200 до 500 мм/сек. Т.е. ее не хило будет "колбасить" по оси туда сюда.

Ага, будет. А ещё будет мега износ и фиговая точность (ибо "крутое" стоит денег).
DimaD писал(а):Дусаю что MENA 17 будет пропускать шаги при резких торможениях уже при 200мм/сек

Всё зависит как реализуете, можно сделать и плавное торможение.
DimaD писал(а):Помогите подобрать правильный двигатель, не переплачивая....

Вам с таким подходом, не мотор надо подюбирать, а: сверх легкие материалы головы, бесконтактную передачу энергии голове (а то провода оторвете от такого задротсва) и чугунную станину (чтобы это всё не улетело).
DimaD писал(а):В итоге добиться хочу вот этого

Ну это добивается легко, в ближайшем хоз.маге: кисточка, пластиковая пищевая коробочка.. Вода из под крана... :D

Если серьёзно:

- высокие скорости делают на брашлесах;
или
- вообще рисуют другим принципом (оптикой, вращение зеркала).
Madf

Сообщения: 2979
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Выбор двигателя NEMA

Сообщение Dmitry__ » 16 окт 2017, 14:52

Ну так есть открытый проект такой штуки. Сделан на куске струйного принтера. По "х" - коллекторный двигатель и штатный линейный энкодер.
http://radiokot.ru/forum/viewtopic.php?f=8&t=119089&sid=36d27fd55acbba9ecac5af563aff810e
Можно еще на развертке от лазерного принтера:
http://radiokot.ru/forum/viewtopic.php?f=3&t=87213
Аватара пользователя
Dmitry__

Сообщения: 7528
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Выбор двигателя NEMA

Сообщение DimaD » 16 окт 2017, 14:56

Что такое "брашлесах"? Хивиновские рельсы?
DimaD

Сообщения: 9
Зарегистрирован: 03 апр 2016, 22:58

Re: Выбор двигателя NEMA

Сообщение Madf » 16 окт 2017, 15:08

Это "Brushless DC Motor (BLDC)". Не помню где видел, но есть проект для 3д принтера на этих моторах.
Madf

Сообщения: 2979
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Выбор двигателя NEMA

Сообщение Myp » 16 окт 2017, 17:39

DimaD писал(а):Каретка на роликах.
не стоит
DimaD писал(а):будет пропускать шаги при резких торможениях уже при 200мм/сек
ну так не тормози резко и пропусков не будет.

на таких скоростях проблема не столько в моторе, сколько в раме и всей конструкции
ось должна быть очень мощная, чтобы выдержать большие ускорения.
типичная "китайская" схема с профилем 20х20 и пластиковыми роликами уже не прокатит.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17427
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Выбор двигателя NEMA

Сообщение ilalexey » 16 окт 2017, 20:15

Если серьёзно:
- высокие скорости делают на брашлесах;
или
- вообще рисуют другим принципом (оптикой, вращение зеркала).

Можно еще на развертке от лазерного принтера:
http://radiokot.ru/forum/viewtopic.php?f=3&t=87213

Только с таким подходом и есть смысл подходить к теме. Иначе будет быстрей лутом накатать или фрезернуть.
А если эта шняга ради заработка, то оно того не стоит. Как "для себя", то гуд
Аватара пользователя
ilalexey

Сообщения: 2616
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Выбор двигателя NEMA

Сообщение pdk » 25 окт 2017, 23:00

Посмотрите на кинематику double scara, если первые звенья будут небольшими, то достаточно их просто вращать синхронизировав через зубчатый ремень и будет Вам растр по типу фигур лиссажу. Конструктив вполне подходит для 3д печати, кстати.
pdk

Сообщения: 95
Зарегистрирован: 20 янв 2010, 16:48
Откуда: Королев
Skype: pdkdrp
ФИО: Антон

Re: Выбор двигателя NEMA

Сообщение TedBeer » 26 окт 2017, 12:53

pdk писал(а):Посмотрите на кинематику double scara, ... Конструктив вполне подходит для 3д печати, кстати.

Есть готовый проект - Wally
Сорцы от автора Nicholas Seward на гитхабе - ConceptFORGE

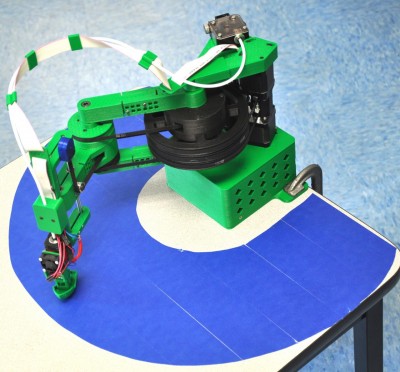

И свежий дизайн от него же однорукой скары - Helios.
Аватара пользователя
TedBeer

Сообщения: 1114
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Выбор двигателя NEMA

Сообщение pdk » 26 окт 2017, 20:49

Нет, еще проще, я про double scara как вот эта [youtube]https://www.youtube.com/watch?v=R_AIzCTYBNs[/youtube]
Если приводные плечи будут короткие, так чтобы переброса каретки через линию моторов не происходило и моторы напрямую соединить шестернями с небольшой разницей в числе зубов, то будет покрыт растр.
pdk

Сообщения: 95
Зарегистрирован: 20 янв 2010, 16:48
Откуда: Королев
Skype: pdkdrp
ФИО: Антон
