Сообщение Myp » 11 окт 2006, 13:29

http://www.radiokot.ru/circuit/digital/home/07/
вот схема
правда я собирал немного не такую, а на тиристорах


http://www.radiokot.ru
тамже можно найти интересные схемки для начинающих
вроде включения света пультом от телевизора и тп
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Никита » 11 окт 2006, 14:29

Блин, неужели все так сложно. Ну а попроще нет? Поробую разобратся с этой с помощью папы. А на митино пойму эту схему??? если я им принесу они мне дадут все детали??? Или не поймут?
Никита

Сообщения: 50
Зарегистрирован: 05 июл 2006, 21:49
Откуда: Россия Москва

Сообщение Myp » 11 окт 2006, 16:40

несомненно поймут
тем более там табличка с деталями есть
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Никита » 11 окт 2006, 16:42

ок спс за схему. А про толчок не решим?
Никита

Сообщения: 50
Зарегистрирован: 05 июл 2006, 21:49
Откуда: Россия Москва

Сообщение Myp » 11 окт 2006, 22:58

-= Александр =-
не могли бы вы пролить свет на схему света в туалете? :D  :idea:

опишите как вы реализовали такое полезное устройство?
чувствую не обошлось без большого тиристора 8)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение -= Александр =- » 12 окт 2006, 16:58

Все куда проще: маленький транзистор КТ315 и какое-то реле, не помню уже какое. Все собрано на базе ИК-бампера с Робоклуба, только опрашивается он хитро: Есть несколько импульсов подряд (не одиночное срабатывание) - включаем и запускаем таймер, если за 30 секунд не было ни одного срабатывания - выключаем.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Myp » 12 окт 2006, 17:17

эх
пойду поищу схему бампера с робоклуба
сделаю себе такую штуку в кладовку

а питаеться этот девайс от чего? от сети?
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение -= Александр =- » 12 окт 2006, 17:50

Да. Через кондер и стабилитрон с резистором. Ищи в сети схемы, я параметров уже не помню...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Myp » 12 окт 2006, 19:04

блин
проблемка с бампером робоклуба

в упор немогу найти схему

прошивки есть а схему нету:(

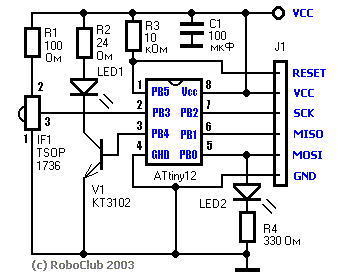

нашёл схему
суну сюда чтобне потерялась=)
