Разработка схемы управления манипулятором

Сообщение Scoundrel » 06 май 2016, 16:30

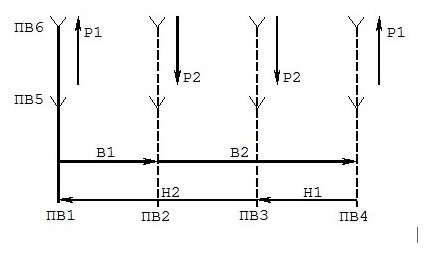

День добрый. Имеется схема манипулятора (Рисунок_1).

В1, В2, Н1, Н2, Р1, Р2 – выходные сигналы автомата, где
В1, В2 – сигналы исполнительному механизму вперёд (например: В1 – вперёд с подачей F1, В2 – с подачей F2);
Н1, Н2 – сигналы исполнительному механизму назад (аналогично);
Р1, Р2 – сигналы на поперечное перемещение вверх и вниз соответственно.
Циклограмма работы данной схемы имеет вид: Р1 В1 Р2 В2 Р1 Н1 P2 Н2

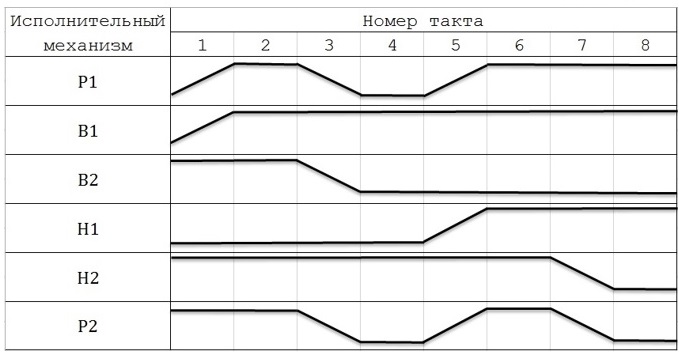

Была графически составлена работа циклограммы (Рисунок_2)

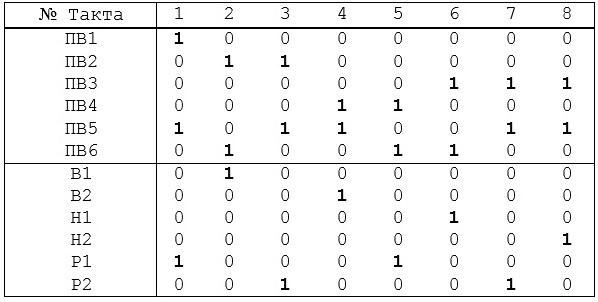

А так же таблица истинности решений (Рисунок_3).

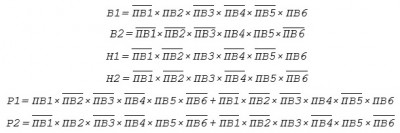

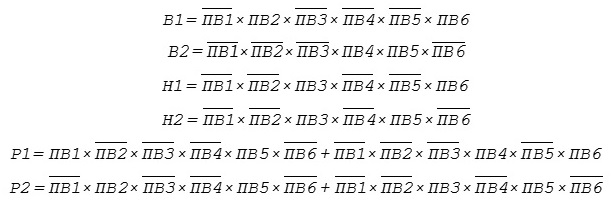

На основании таблицы истинности были составлены булевые функции (Рисунок_4).

Подскажите, как на основе этих данных составить схему-управления манипулятором? Или толковую литературу по построению этих схем. Заранее спасибо!
Scoundrel

Сообщения: 1
Зарегистрирован: 05 май 2016, 20:13

Re: Разработка схемы управления манипулятором

Сообщение Zeus » 09 май 2016, 09:55

:shock:
Это явно учеба.
Вот где задание получили, там и литературу должны давать.
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич
