управление реле

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

управление реле

Сообщение V_G » 13 фев 2016, 08:56

Доброе утро
помогите решить задачу
надо чтобы при переключении геркона реле срабатывало на 1 сек и отпускало
при возвращении геркона в исходное положение реле тоже
срабатывало на 1 сек и отпускало
V_G

Сообщения: 2
Зарегистрирован: 13 фев 2016, 08:49

Re: управление реле

Сообщение MegaBIZON » 13 фев 2016, 14:12

конденсатор
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6087
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: управление реле

Сообщение V_G » 13 фев 2016, 20:30

задача такая чтобы при поднятии телефонной трубки
сработало и отпустило реле и при опускании трубки
сработало и отпустило реле хотел бы от геркона
конденсатор это как
V_G

Сообщения: 2
Зарегистрирован: 13 фев 2016, 08:49

Re: управление реле

Сообщение Radist » 13 фев 2016, 23:16

Мой ответ - это не схема, скорее общие рассуждения, которые возможно помогут вам. Геркон (в общем случае ключ) через резистор подтягиваем к источнику питания (постоянное напряжение). Нас интересует место соединения геркона и резистора. Когда ключ замкнут - напряжение в этой точке равно нулю, когда разомкнут - напряжению питания. Если сюда включить осциллограф и будем замыкать/размыкать ключ - увидим переходы напряжения с отвесными фронтами, можно назвать их прямоугольными импульсами. Затем к этой точке подключаем дифференцирующую RC цепочку (то есть конденсатор последовательно, резистор параллельно). Такая цепочка на переход из нуля в единицу (напряжение питания) реагирует появлением на резисторе короткого импульса положительной полярности, а на переход из единицы в ноль - появлением короткого импульса отрицательной полярности. Нас интересуют оба импульса, но надо чтоб они были положительной полярности (или придумать способ включения реле от импульса отрицательной и положительной полярности). Я сейчас не рассматриваю все возможные решения, а только простое, первое пришедшее на ум. Чтоб полярность была только положительной - надо выпрямить сигнал (как это мы делаем в источниках питания с синусоидой). Эту задачу решает диодный мост. В итоге имеем короткий импульс включения и короткий импульс выключения положительной полярности. А надо чтобы импульсы были длиной 1 секунда. Эту задачу решает одновибратор - устройство, формирующее импульс заданной длины по запускающему сигналу. Полученный импульс отправляем на базу транзистора, в цепь коллектора которого включено реле (обязательно обмотку реле зашунтировать диодом). Вот и все, задача решена, если я правильно понял условия. Для того, чтобы нарисовать схему по моему описанию - я дал достаточно ключевых фраз для гугля. Затем эту схему можно будет отмоделировать в любом понравившемся симуляторе, и если все работает как надо - спаять.

ЗЫ. Вот чего бы я не хотел видеть в этой ветке, так это слова от ТС типа: я ниче не понял, нарисуйте схему (а еще лучше чтоб она точно была рабочая, с расчетами). Не люблю, когда просят сразу готовое, когда не видна собственная работа ТС. А вот если ТС нарисует схему сам и даже сделает ее расчет, а потом попросит проверить - помогу с удовольствием.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: управление реле

Сообщение Scorpio » 14 фев 2016, 02:46

На МК однако проще получится.
Аватара пользователя
Scorpio

Сообщения: 1552
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: управление реле

Сообщение MegaBIZON » 14 фев 2016, 11:13

V_G писал(а):конденсатор это как

вот и я хотел спросить - "надо чтобы при переключении геркона реле срабатывало на 1 сек и отпускало при возвращении геркона в исходное положение реле тоже срабатывало на 1 сек и отпускало" это как?
Так что каков вопрос, таков ответ.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6087
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: управление реле

Сообщение MEXAHuK » 14 фев 2016, 13:47

Всяко бывает, не всегда удается сформулировать правильный вопрос :) Чего вы накинулись :)

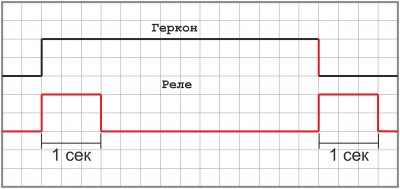

Как я понял, надо чтобы вот так:



Тогда нужен одновибратор с запуском по переднему и заднему фронту.

Добавлено спустя 8 минут 4 секунды:

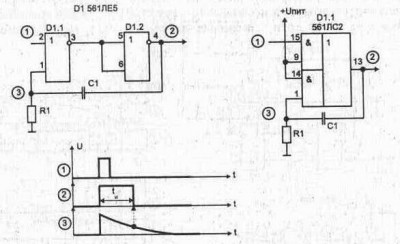

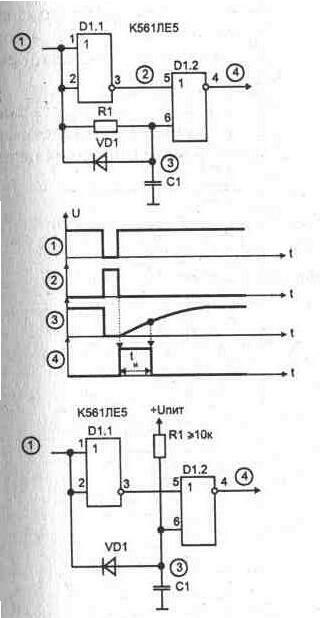

Если объединить эти две схемы:





то на двух микросхемах 561ЛЕ5 плюс управляющий транзистор и реле можно собрать необходимое.
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Re: управление реле

Сообщение loox » 14 фев 2016, 19:04

Для этого еще есть NE555 в режиме одновибратора, внутри ключ 200 ма, и работает в большом диапазоне напряжений
loox

Сообщения: 237
Зарегистрирован: 26 мар 2008, 12:45

Re: управление реле

Сообщение MegaBIZON » 15 фев 2016, 14:18

Сенсор-Механик, я не накидывался )
Просто жуть как не понял изложеную мысль, чем и поделился..
Мур в телепат-режиме бы смог. И ты вроде разобрался )
А я не потянул....
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6087
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
