вопрос по экструдерам

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

вопрос по экструдерам

Сообщение murhub » 19 ноя 2015, 16:41

здравствуйте

у меня появилась идея сделать что то типа 3d принтера печатающего, на небольшую высоту
на тканях или трикотаже, каким нибудь, мягким веществом
в Инете нашел варианты печати силиконом только не нашел экструдера
а есть ли среди расходников, стандартных, такие которые после остывания остаются мягкими как силикон
или другие вещества которые можно использовать

спасибо
Последний раз редактировалось murhub 25 ноя 2015, 23:12, всего редактировалось 1 раз.
murhub

Сообщения: 15
Зарегистрирован: 19 ноя 2015, 16:22

Re: вопрос по экструдерам на 3d принтеры

Сообщение setar » 19 ноя 2015, 16:56

http://www.thingiverse.com/thing:20733
http://www.thingiverse.com/thing:591849
http://www.thingiverse.com/thing:15538
и так далее поиск по "paste extruder"

Добавлено спустя 1 минуту 40 секунд:
murhub писал(а):а есть ли среди расходников, стандартных, такие которые после остывания остаются мягкими как силикон

http://rec3d.ru/shop/plastic/flex-plastic
http://rec3d.ru/shop/plastic/rubber-plastic
и аналоги от других производителей
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: вопрос по экструдерам на 3d принтеры

Сообщение murhub » 19 ноя 2015, 17:05

оо спасибо счас почитаю
почитал и на сайте спросил
ну флекс вроде мягкий но для трикотажа жестковатый
а руббер хорош но только черный

пока вопрос остался
murhub

Сообщения: 15
Зарегистрирован: 19 ноя 2015, 16:22

Re: вопрос по экструдерам на 3d принтеры

Сообщение setar » 19 ноя 2015, 17:13

значит силиконом, посредством выдавливания из шприца по первым двум ссылкам
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: вопрос по экструдерам на 3d принтеры

Сообщение murhub » 20 ноя 2015, 19:44

вопрос про силикон а где его можно купить и насколько быстро он сохнет


извините силикон я отмел он сохнет долго
Последний раз редактировалось murhub 25 ноя 2015, 20:54, всего редактировалось 1 раз.
murhub

Сообщения: 15
Зарегистрирован: 19 ноя 2015, 16:22

Re: вопрос по экструдерам на 3d принтеры

Сообщение murhub » 25 ноя 2015, 22:51

здраствуйте снова
у меня с печатью появилась другая идея
печатать можно пластизольной краской
кто нибудь что нибудь знает про это я думаю можно будет печатать на готовом изделии и сразу обжигать ее
т.е именно место печати не нагревая само изделие
только вопрос кто может подсказать если использовать простую подачу через насос
может надо будет использовать какие нибудь фарсунки или что нибудь чтобы формировать
маленькие капельки пока плохо представляю каким будет сам экструдер
как только приедут платы начну закупать направляющие и движки и начну хотябы скелет собирать и делать программу

спасибо

зы если у кого есть идеи как сформировать капли из вязкой пластизольной краски буду очень благодарен идее

извините за ошибки мысли летают слишком за многое взялся за раз но думаю я этот принтер сделаю

Добавлено спустя 1 час 58 минут 45 секунд:

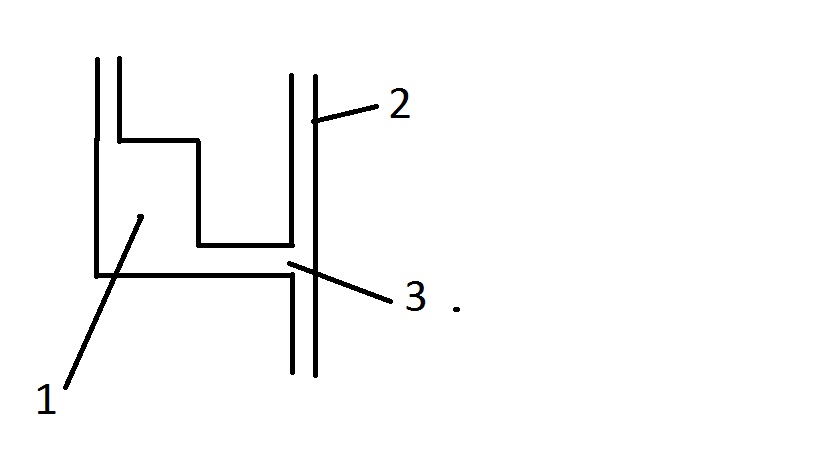

вот что я придумал
так как у меня в основном печать будет идти на трикотаже то
1 - это дозирующий насос (скорее на пьезоэлементе потому что может работать на большой частоте вроде ))))
2 - место откуда подается сжатый воздух
3 - место где вылазит капля краски которая потом выплевывается и что еще важно впечатывается в волокно сжатым воздухом

напишите как вам такая идея ???
Вложения
вариант экструдера
murhub

Сообщения: 15
Зарегистрирован: 19 ноя 2015, 16:22

Re: вопрос по экструдерам

Сообщение esisl » 26 ноя 2015, 13:27

Я возился со всякими конструкциями для мазюканья красками, жидкими и консистентными.
Ручки у меня, конечно, кривенькие.
Но единственное, что вообще получилось сделать "на коленке" - это классический ролик с электромагнитом, как в древних телеграфах.
Всё остальное в лучшем случае с клацаньем ляпало краской где попало :)
esisl

Сообщения: 795
Зарегистрирован: 23 июл 2012, 15:24

Re: вопрос по экструдерам

Сообщение murhub » 26 ноя 2015, 13:44

а что за ролик с электромагнитом
вроде краска пластизольная она не жидкая как в принтерах она как, не знаю, мед
она будет прилипать к магнитной головке ???
ее наносят через сетку
я хотел сделать бесконтактную печать
а так можно и мазать или по точечно рисовать
просто я думаю что печать рисунка к примеру 10 на 10 см если по точечно контактировать с поверхностью
будет занимать очень много времени
хотя не знаю пока думаю
по любому я соберу скелет и шаговики стандартно будут как на 3D принтере

и еше посоветуйте какие шаговики выбрать на три оси если по оси Y экструдер не будет подниматься выше чем на 15 см да и только для того только чтобы сбросить экструдер с краскои и подобрать экструдер точнее фен на 250 градусов
murhub

Сообщения: 15
Зарегистрирован: 19 ноя 2015, 16:22

Re: вопрос по экструдерам

Сообщение esisl » 26 ноя 2015, 13:56

http://igrushka.kz/vip71/telapp.php

Только вместо карандаша ролик, типа малярного. И всё развернуть вертикально. Снизу под роликом чашка с краской, сверху протягивается лента.
Когда электромагнит обесточен - ролик внизу, погружен в краску. Если на ЭМ подать ток, он притянет якорь, рычаг поднимет ролик и прижмёт его к протягиваемой ленте.
Главное достоинство - краску можно хоть половую малярную :)
esisl

Сообщения: 795
Зарегистрирован: 23 июл 2012, 15:24

Re: вопрос по экструдерам

Сообщение murhub » 26 ноя 2015, 15:23

ааа я просто не понял что вы имели ввиду нет наверно роликом не получиться я всетаки хочу чтобы головка как принтер печатала
я думая если использовать механизм как на матричном принтере то все получится
murhub

Сообщения: 15
Зарегистрирован: 19 ноя 2015, 16:22

Re: вопрос по экструдерам

Сообщение esisl » 26 ноя 2015, 16:57

Механические дозаторы всего жидкого - вообще очень сопливая штука. Это когда промышленное производство можно отладить, а в домашней мастерской...
Вроде бы кто-то здесь делал дозатор+контейнер в одном флаконе на базе обычного медицинского шприца+привод. Недостатки очевидны, но это ИМХО хотя бы реализуемо "вообще в принципе" :)
esisl

Сообщения: 795
Зарегистрирован: 23 июл 2012, 15:24

Re: вопрос по экструдерам

Сообщение murhub » 26 ноя 2015, 19:57

ну почему же вот к примеру http://www.kipspb.ru/catalog/doziruyusc ... 340509.php
но мне нужно меньше раз в 10
пока ищу
murhub

Сообщения: 15
Зарегистрирован: 19 ноя 2015, 16:22

Re: вопрос по экструдерам

Сообщение esisl » 27 ноя 2015, 14:11

Да. И дозировочные насосы пробовал. Но во-первых, ими можно отнюдь не всё качать. Во-вторых, это не снимает проблемы конструкции самой "головы". Просто через трубочку, обычно, фигня получается :(

Хотя, для Вас это, наверное, будет самый разумный подход - шестерёночный насос - крутим шаговиком, подбираем форму сопла. "Каких-нибудь 200 вёдер" и эксклюзивное решение будет в кармане! :) Даже будет работать... в Вашем присутствии :)
esisl

Сообщения: 795
Зарегистрирован: 23 июл 2012, 15:24

Re: вопрос по экструдерам

Сообщение murhub » 27 ноя 2015, 16:59

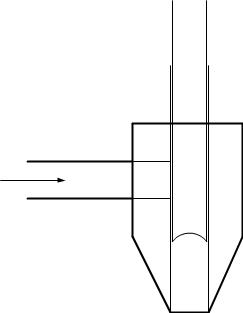

ну а если так
поршень кулачок поднимается вверх во время его подьема в цилиндре формируется капля а потом поршень лепит каплю на полотно
головка матричного принтера в примитиве поршень будет толщиной в 1 мм в диаметре
точнее рисунка пока не надо
идея даже не в том что каплю надо формировать
я думаю в этом варианте даже дозировочный насос не нужен просто поддерживать давление необходимое в трубке подводящей краску а размер капли можно регулировать поршнем
Вложения
экструдер головка.jpg
экструдер головка.jpg (5.78 КиБ) Просмотров: 406
murhub

Сообщения: 15
Зарегистрирован: 19 ноя 2015, 16:22

Re: вопрос по экструдерам

Сообщение esisl » 27 ноя 2015, 18:56

Это первая схема, которую я попробовал :)
На коленке, пробовал водой брызгать. Нифига не вышло. Всё текло нафик. А если брать за основу какой-то промышленный механизм, получится тот же самый насос-дозатор вид в профиль.
И противоестественной связи с соплом поимеете ровно столько же.
esisl

Сообщения: 795
Зарегистрирован: 23 июл 2012, 15:24
