Proteus источник напряжения

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Proteus источник напряжения

Сообщение gppsoft » 07 окт 2015, 10:32

Парни. Как добавить в Proteus источник изменяемого напряжения? Накидал схему с участием Atmega и работой АЦП... Хочется в процессе эмуляции изменять напряжение на ножке. Заранее огромное спасибо.
gppsoft

Сообщения: 86
Зарегистрирован: 09 апр 2014, 07:56

Re: Proteus источник напряжения

Сообщение MEXAHuK » 07 окт 2015, 11:00

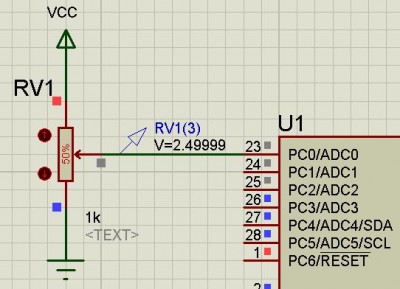

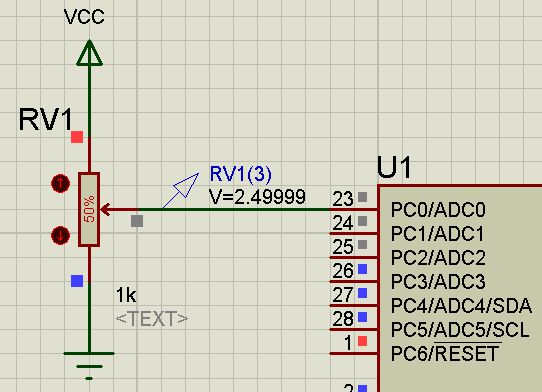

Можно, например, вот так:
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Re: Proteus источник напряжения

Сообщение gppsoft » 07 окт 2015, 11:16

Что за компоненты?
gppsoft

Сообщения: 86
Зарегистрирован: 09 апр 2014, 07:56

Re: Proteus источник напряжения

Сообщение MEXAHuK » 07 окт 2015, 12:46

Потенциометр - POT-HG,
VCC - POWER Terminal,
земля - GROUND Terminal,
индикатор напряжения - Voltage probe,
U1 - микроконтроллер.
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов
