Привет всем

прошу помощи у специалистов

коротко о проблеме- на зубопротезной печке умерла прошивка( была запитана от батарейки)

в печке есть нагревательный елемент, термопара ШД и еще пара датчиков

Апарат производит обжиг по заданому графику температуры и по времени

Возможно ли блок управления сделать по-новой на Arduino контролере ?

Спасибо

возможно

C чего посоветуето начинать?

С изучения предметной области - режимов обжига, требований к точности поддержания температуры, скорости нагрева/охлаждения и прочее и прочее.

все данные о параметрах нужных для процесса обжига мне известны
блок схему программы начертить смогу
а дальше что??
покупать контролер и переферию? а какой?

подозрительно многопроводков.
плата с мк, раз упомянули ардуину, почему и нет? как вариант uno3, хотя решать вам.
если планируете вывод информации, можно модуль 7-ми сегментных индикаторов на подобии http://embedded-lab.com/blog/?p=6862. или взять отдельно max7219 и индикаторы. можно и текстовый/графический экран.

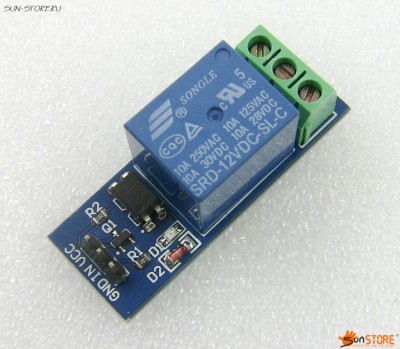

модуль реле, примерно такой

модуль драйвера мотора. на a4988 или более подходящей микре под ваш мотор.
и начинать осваиваться с программированием и электроникой. знание термопрофиля это шорошо, но ещё по регулированию нужно почитать ("pid", "пид-регулятор печка",...)

А вообще задача

Angel71 писал(а):начинать осваиваться с программированием и электроникой

или отремонтировать печь?
И может я ошибаюсь , но двигатель на фото не слишком похож на шаговый... скорее просто двигатель постоянного тока с редуктором.

пока купить новую не хочет, а ремонтировать видимо некому.
на фото да, коллекторный с редуктором. где там шаговый и есть он вообще, эт к tc. я после вида динамика боюсь гадать, как там печка сделана.

Нормально немцы сделали...Вы просто не знаете из чего у нас львовяне делают...

а заметил как твердотельные реле изящно установлены?

аха, креативно разместили. а кстати да, с этой платы можно твердотельное спаять, а то по месту на них частенько цены невменяемые.

Уважаемый форумчане выкладываю апдейты с инфой по мере продвижения
Вопросов становиться все больше но и ответов тоже

итак - создал ел. схемы изделия ( правде еще без 100 % прозвонки) и блок схему действий апаратной части во время исполнения програмы.

http://dropmefiles.com/k7U12

Схемы рисовал програмой Splan70 http://radiostorage.net/uploads/File/splan70.zip

пустая трата времени

??

озвучте план действий. может пока будете формулировать, поймёте бессмысленность некоторых действий.
