Помогите опеределить.

Сообщение Акелла » 28 окт 2014, 13:54

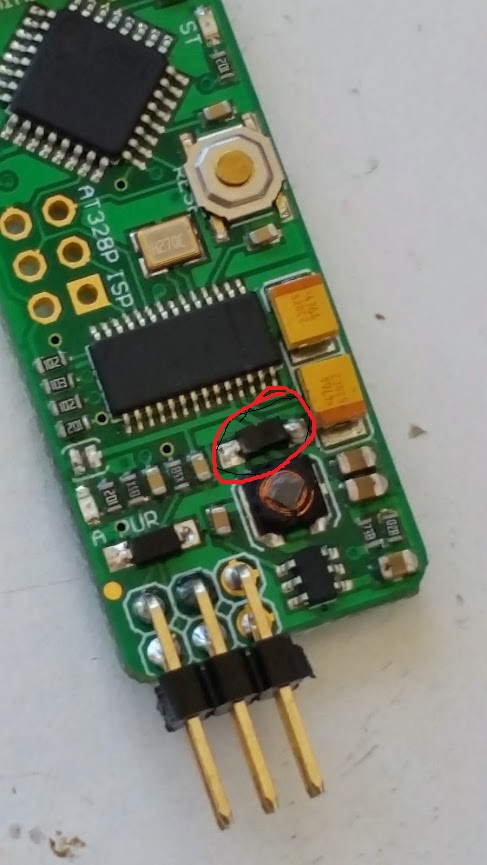

Помогите определить диод.
Это MinimOSD, диод сгорел изза перевернутого питания, выпаял диод все работает нормально и без него.

На нем написанно 54, поиск в гугле выдал что это BAT54, но BAT54 имеет 3 пина, а не 2 как на фото.
Если не трудно то лучше ссылку на него.

Добавлено спустя 9 минут 56 секунд:
Этот подойдет?
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 746
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Помогите опеределить.

Сообщение holomrn » 28 окт 2014, 13:55

Судя по размеру и месту туда пойдет любой диод в SOD323.
Нет, тот не подойдет. Точнее просто физически не поместится.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Помогите опеределить.

Сообщение Акелла » 28 окт 2014, 15:05

Спасибо.
вот этот похож
или этот
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 746
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Помогите опеределить.

Сообщение holomrn » 28 окт 2014, 15:18

В общем да, но.
- измерьте сгоревший диод для определенности. SOD323 размер корпуса 1.25*1.7мм. Но по фото вроде похоже.
- зачем их 50шт покупать? неужели рядом (ближе ибея) нет ларька в котором можно купить пару штучек?
- по параметрам должен подойти, но лучше уточнить какой ток от диода нужен.
Вот получше вариант и не 100500 лишних штук.
или вот еще лучше
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Помогите опеределить.

Сообщение Акелла » 28 окт 2014, 15:29

holomrn писал(а):В общем да, но.
- измерьте сгоревший диод для определенности. SOD323 размер корпуса 1.25*1.7мм. Но по фото вроде похоже.
- зачем их 50шт покупать? неужели рядом (ближе ибея) нет ларька в котором можно купить пару штучек?
- по параметрам должен подойти, но лучше уточнить какой ток от диода нужен.
Вот получше вариант и не 100500 лишних штук.
или вот еще лучше

Спасибо за помощь.
Размеры так и есть 1.25х1.7
Увы ларька с электроникой нету, искал.
по ссылкам выше там, 1шт в одной, в другой 50шт продают.
Насчет тока не уверен, на схеме есть второй идентичный могу померять его.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 746
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Помогите опеределить.

Сообщение holomrn » 28 окт 2014, 15:36

Да берите последний что я показал - 5шт 40V@1A должно быть более чем достаточно.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Помогите опеределить.

Сообщение Акелла » 28 окт 2014, 15:44

Так и сделаю, спасибо.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 746
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Помогите опеределить.

Сообщение Myp » 28 окт 2014, 17:38

Акелла писал(а):Помогите определить диод.
практически на любой ненужной плате найдётся такой диод.
плата от жёсткого диска, от сидирума, старого планшета, короче любое достаточно сложное электронное устройство которое имеет питание 5 вольт наверняка имеет где-то на плате такой же диод.
обычно достаточно внимательно поглядеть на ненужные железки и перепаять оттуда диод подходящий по размерам)
