Задержка для ГТИ

Сообщение pomnuly » 19 сен 2014, 15:03

Здравствуйте, на рисунке 1 изображен ГТИ(Генератор тактовых импульсов), взятый из книги - Цифровая схемотехника; автор Угрюмов. Схема 100% работает. Принцип такой: пока нет управляющего сигнала, на выходе лог. "1"; Когда появится управляющий сигнал, то на выходе будут образовываться периодически лог. "1" и "0".
Однако есть один нюанс - это частота ГТИ, чтобы регулировать частоту ГТИ нужно для задержки вставить в нужные места резистор и конденсатор.

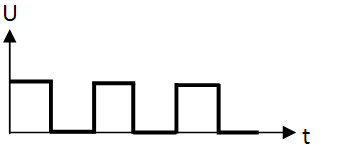

Сделал я это так - рисунок 2. Правильно ли я расставил резистор и конденсатор для задержки? Останется ли сигнал симметричным (т.е. останутся ли длины лог 0. и лог 1. одинаковыми - рисунок 3) А то боюсь что может так получиться, что "1", либо "0" будут больше по длине, чем противоположный логический уровень.
Вложения
Рисунок 3
Рисунок 2
Рисунок 1
Аватара пользователя
pomnuly

Сообщения: 15
Зарегистрирован: 05 сен 2014, 16:48
Откуда: оттуда
Skype: скальп
прог. языки: псевдо ложно неправильный код
ФИО: Альф Леонидович

Re: Задержка для ГТИ

Сообщение Dmitry__ » 19 сен 2014, 15:26

Каша у вас в голове, молодой человек :)
Во-первых выходы логических элементов объединять нельзя, короткое замыкание будет когда один элемент выдает "1", а другой "0". Чтоб управлять генератором, достаточно взять dd1 на первой картинке 2-х входовый.
Во-вторых этот генератор никогда не выдавал симметричный меандр. Отношение времен "1" и "0" зависит от кучи факторов: напряж. питания, уровень порога перекл. логич. элемента, симметричность токов логических уровней "1" и "0". Если нужна симметричность, то - или делать симметричный генератор (сложно и неточно), или на выходе этого генератора поставить счетный триггер.
Изменять частоту такого генератора таким способом не получится. Должен быть элемент меняющий свое сопротивление от уровня входного напр. Одним словом - забей, такие штуки изучаются лет по 3, возьми генератор управляемый напряжением, там уже поработали инженеры, которые не объединяют выходы логических элементов :roll:
Гуглить: 561ГГ1, CD4046A, 1561ГГ1, CD4046B
Аватара пользователя
Dmitry__

Сообщения: 6024
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Задержка для ГТИ

Сообщение pomnuly » 19 сен 2014, 15:53

Спасибо за ответ))) По крайней мере в книге обещано, что это генератор симметричных импульсов)))Да, нельзя соединять выход с выходом, но увы, пока это единственная идея с задержкой))) Я уж думал резистор если подобрать, то можно будет спастись от урона для логических элементов))) К сожалению задание такое, что надо именно этот генератор из книжки взять и вставить туда технично конденсатор и резистор)))
Аватара пользователя
pomnuly

Сообщения: 15
Зарегистрирован: 05 сен 2014, 16:48
Откуда: оттуда
Skype: скальп
прог. языки: псевдо ложно неправильный код
ФИО: Альф Леонидович

Re: Задержка для ГТИ

Сообщение Dmitry__ » 19 сен 2014, 16:05

pomnuly писал(а):По крайней мере в книге обещано, что это генератор симметричных импульсов)))

Книги, часто, пишут идиоты :)
У этого генератора даже название есть: "несимметричный мультивибратор на логических элементах"
https://www.google.ru/search?q=%D0%BD%D0%B5%D1%81%D0%B8%D0%BC%D0%BC%D0%B5%D1%82%D1%80%D0%B8%D1%87%D0%BD%D1%8B%D0%B9+%D0%BC%D1%83%D0%BB%D1%8C%D1%82%D0%B8%D0%B2%D0%B8%D0%B1%D1%80%D0%B0%D1%82%D0%BE%D1%80+%D0%BD%D0%B0+%D0%BB%D0%BE%D0%B3%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D1%85+%D1%8D%D0%BB%D0%B5%D0%BC%D0%B5%D0%BD%D1%82%D0%B0%D1%85&newwindow=1&hl=ru&tbm=isch&tbo=u&source=univ&sa=X&ei=YhocVIXzGInNygP8goLICg&ved=0CB0QsAQ&biw=1164&bih=832
А вот так можно симметрировать, диоды разделяют "1" и "0" и в каждом плече свой резистор:
А вот так выглядит симметричный:
Вот тут хорошо описано:
http://k155la3.ucoz.ru/index/simmetrichnyj_multivibrator_na_logicheskikh_ehlementakh/0-96
Аватара пользователя
Dmitry__

Сообщения: 6024
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Задержка для ГТИ

Сообщение pomnuly » 19 сен 2014, 16:13

Благодарю))) постараюсь разобраться))))
Аватара пользователя
pomnuly

Сообщения: 15
Зарегистрирован: 05 сен 2014, 16:48
Откуда: оттуда
Skype: скальп
прог. языки: псевдо ложно неправильный код
ФИО: Альф Леонидович

Re: Задержка для ГТИ

Сообщение -= Александр =- » 19 сен 2014, 17:27

Еще есть всякие одновибраторы типа 74HC123 для подобных задач. Погугли про нее - в сети полно схем.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Задержка для ГТИ

Сообщение pomnuly » 19 сен 2014, 18:12

Спасибо))), точно, еще же одновибраторы есть для задержки))) Обязательно посмотрю) Однако предпочтительнее RC цепочку запилить)
