Простой коммутатор питания MOSFET

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Простой коммутатор питания MOSFET

Сообщение wallera » 04 мар 2014, 12:50

Нужен простой коммутатор питания

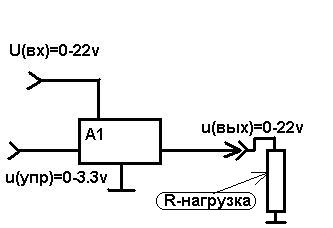

функц схема на рисунке
КАК сделать на полевике(-ах)?
ТОК коммутации 3-100 мА, управление: лог. уровни от аврки
Коммутация по ПЛЮСУ!
А1-коммутатор
Прошу прощения за тупизм.......... :sorry:
Мож у кого готовые решения есть, нарисуйте схемочку, респект ответившим!
Вложения
Многие вещи нам непонятны не потому, что наши понятия слабы; но потому, что сии вещи не входят в круг наших понятий.
Аватара пользователя
wallera

Сообщения: 84
Зарегистрирован: 02 мар 2011, 06:46
Откуда: Астрахань-Москва
прог. языки: C,vb, bascom,assembler

Re: Простой коммутатор питания MOSFET

Сообщение Myp » 04 мар 2014, 13:52

тут на форуме тема есть про транзисторы :) там усё написано
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Простой коммутатор питания MOSFET

Сообщение RootAdmin » 04 мар 2014, 14:39

P-канальный мосфет же.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Простой коммутатор питания MOSFET

Сообщение wallera » 04 мар 2014, 19:16

2 мур , ну покажите ГДЕ?
2 RootAdmin ну други , что мосфет и , что П-канальный я знаю,
я слезно просил схемочку нарисовать....

Добавлено спустя 5 минут 38 секунд:
wallera писал(а):Мож у кого готовые решения есть, нарисуйте схемочку, респект ответившим!

вопрос поставлен конкретно, пользоваться гуглом я умею,читать 100500 страниц форума - я бы за помощью сюда не обращался....

--------------------------------------------------------------------
Myp писал(а):тут на форуме тема есть про транзисторы :) там усё написано

RootAdmin писал(а):P-канальный мосфет же.

"Махал руками, долго бился головой о стену, ну в общем ушел от ответа"(Щютка)
Многие вещи нам непонятны не потому, что наши понятия слабы; но потому, что сии вещи не входят в круг наших понятий.
Аватара пользователя
wallera

Сообщения: 84
Зарегистрирован: 02 мар 2011, 06:46
Откуда: Астрахань-Москва
прог. языки: C,vb, bascom,assembler

Re: Простой коммутатор питания MOSFET

Сообщение avr123.nm.ru » 04 мар 2014, 22:26

Если на выходе нужен сигнал пропорциональный входному то все сложней - надо операционный усилитель добавить - т.е. усилить его выход полевым транзистором.

если на выходе вкл - выкл то:

wallera писал(а):Нужен простой коммутатор питания
начало: https://www.google.ru/search?q=%D0%BF%D ... 3&ie=UTF-8

Далее есть спец ключи серии IPS

Есть очень мощные верхние ключи в интернет магазине http://mkpochtoi.ru

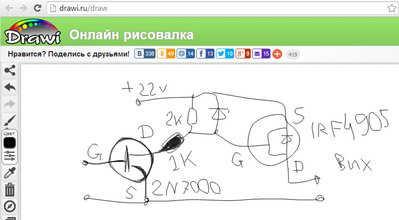

И схема - сигнал подаете на затвор 2N7002 (или логик типа irlml2083) - он открывается и его сток через резистор 1 кОм тянет вниз затвор П-полевика (например IRF4905 или маломощные irlml6402 или КП507А) и его сток подает питание в нагрузку (его исток подключен к питанию). З-И п-полевика зашунтировать резистором 2 кОм и стабилитроном на 10-15 вольт.

Можно сборку n p полевиков в SO-8 использовать типа IRF73xx
Вложения
ключь верхний.jpg
Последний раз редактировалось avr123.nm.ru 04 мар 2014, 22:36, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Простой коммутатор питания MOSFET

Сообщение Myp » 04 мар 2014, 22:29

wallera писал(а):"Махал руками, долго бился головой о стену, ну в общем ушел от ответа"(Щютка)

во:
forum11/topic3323.html#p42384
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Простой коммутатор питания MOSFET

Сообщение wallera » 05 мар 2014, 13:52

2 avr123.nm.ru респект!
подскажите стабилитрон зачем?
я хочу использовать сборку IRF7343 - пойдет?
Многие вещи нам непонятны не потому, что наши понятия слабы; но потому, что сии вещи не входят в круг наших понятий.
Аватара пользователя
wallera

Сообщения: 84
Зарегистрирован: 02 мар 2011, 06:46
Откуда: Астрахань-Москва
прог. языки: C,vb, bascom,assembler

Re: Простой коммутатор питания MOSFET

Сообщение Aseris » 05 мар 2014, 21:25

wallera писал(а):подскажите стабилитрон зачем?
Чтоб полевику плохо не стало, у него есть параметр Vgs max, его превыщать некошерно :crazy:
Аватара пользователя
Aseris

Сообщения: 955
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Простой коммутатор питания MOSFET

Сообщение avr123.nm.ru » 06 мар 2014, 10:42

транзистор http://www.irf.com/product-info/datashe ... rf7343.pdf подойдет.

если оба резистора взять по 1 ком (или другие одинаковые) то стабилитрон не нужен. возможно симметричный стабилитрон на 20 Вольт встроен в переход з-и полевика.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Простой коммутатор питания MOSFET

Сообщение wallera » 06 мар 2014, 16:34

Спасибо друзья буду пробовать..............отпишусь :beer:
Многие вещи нам непонятны не потому, что наши понятия слабы; но потому, что сии вещи не входят в круг наших понятий.
Аватара пользователя
wallera

Сообщения: 84
Зарегистрирован: 02 мар 2011, 06:46
Откуда: Астрахань-Москва
прог. языки: C,vb, bascom,assembler
