Схема включеник беcколлекторного электродвигателя с тестором

Сообщение ModelMen » 24 фев 2014, 17:48

Ребята, помогите, пожалуйста, начинающему :)

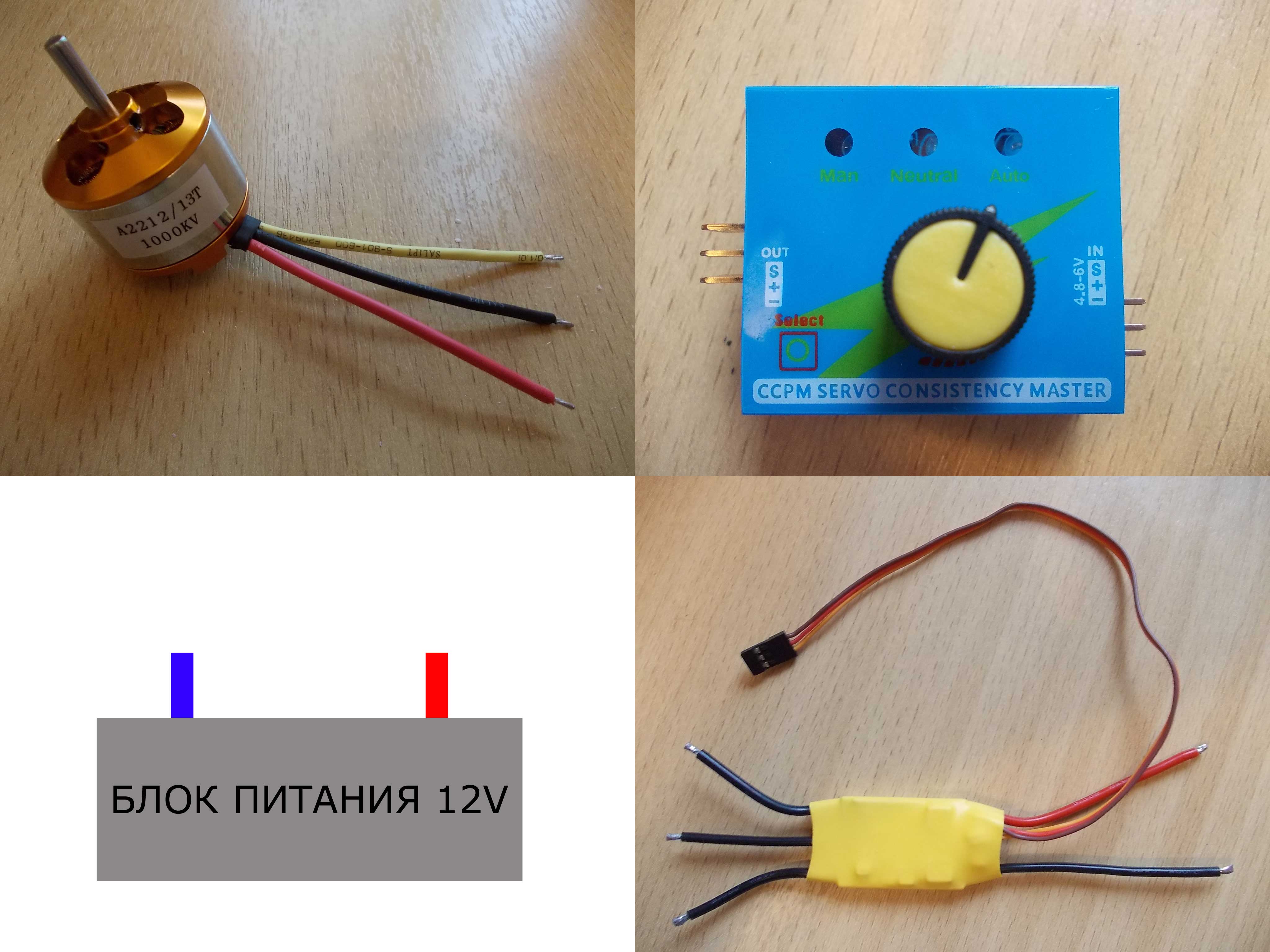

Помогите собрать цепь из комплектующих, изображённых на прикреплённом фото:
Вложения
Аватара пользователя
ModelMen

Сообщения: 22
Зарегистрирован: 13 май 2009, 10:52
Откуда: Витебск

Re: Схема включеник беcколлекторного электродвигателя с тест

Сообщение Nesenin » 24 фев 2014, 18:02

а как же гугл?
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Схема включеник беcколлекторного электродвигателя с тест

Сообщение ModelMen » 24 фев 2014, 18:07

Nesenin писал(а):а как же гугл?

Я попросил помочь, а не сослать меня в гугл.
Аватара пользователя
ModelMen

Сообщения: 22
Зарегистрирован: 13 май 2009, 10:52
Откуда: Витебск

Re: Схема включеник беcколлекторного электродвигателя с тест

Сообщение Myp » 24 фев 2014, 18:30

ссылка в гугл самая лучшая помощь

подключается просто, к блоку питания подключаешь ту жёлтую фигню, проводок с разъёмом из жёлтой фигни втыкаешь в сервотестер, 3 провода мотора соединяешь с оставшимися тремя проводами.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Схема включеник беcколлекторного электродвигателя с тест

Сообщение Nesenin » 24 фев 2014, 18:33

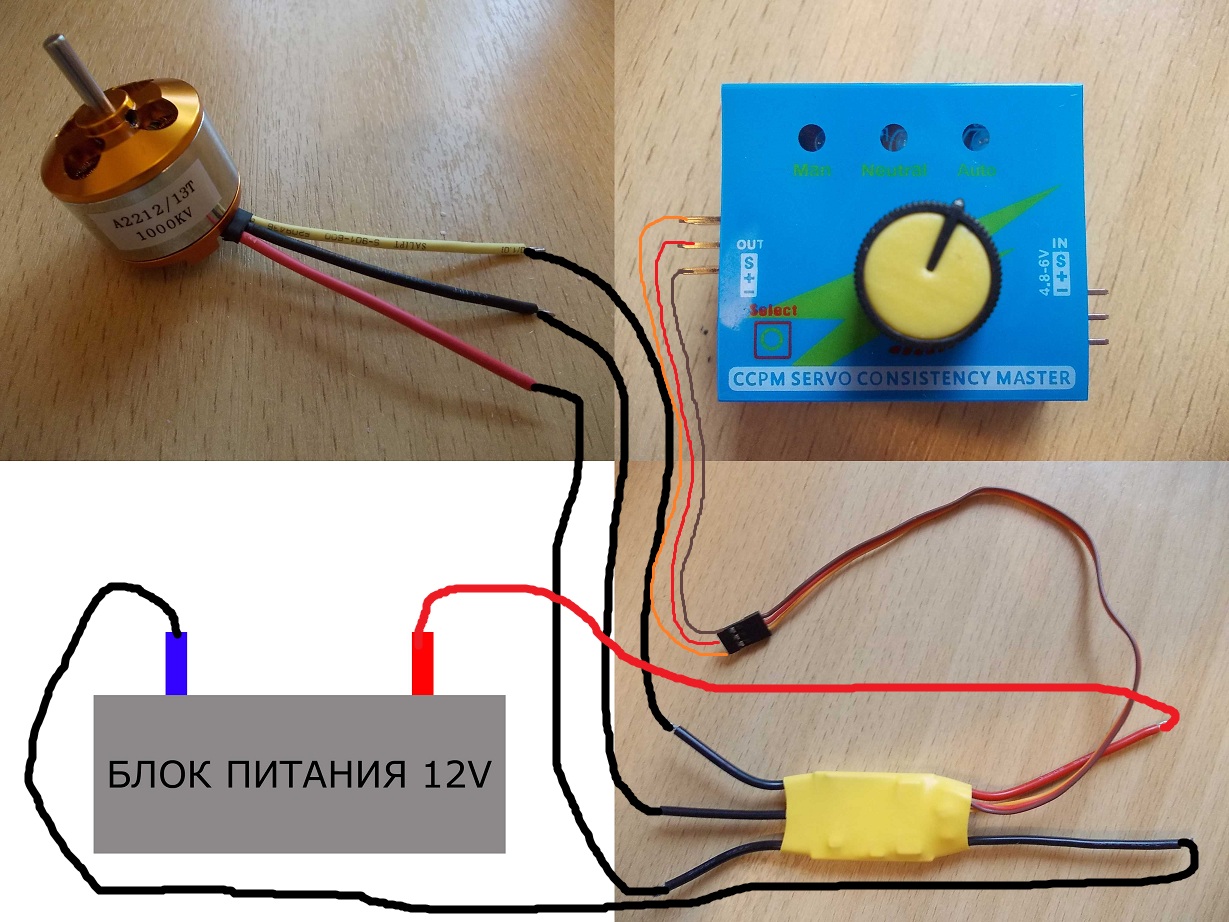

пыщ
Вложения
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Схема включеник беcколлекторного электродвигателя с тест

Сообщение ModelMen » 24 фев 2014, 18:37

Nesenin писал(а):пыщ
, спасибо!
Сбоку на тестере (на фото справа) есть ещё три контакта с подписью "IN 4.8-6V" для чего этот вход? Я думал тестеру нужно питание.
Аватара пользователя
ModelMen

Сообщения: 22
Зарегистрирован: 13 май 2009, 10:52
Откуда: Витебск

Re: Схема включеник беcколлекторного электродвигателя с тест

Сообщение Nesenin » 24 фев 2014, 18:44

нужно. регуляторы для двигателей бывают с выводом питания логики (5В) и без. если не заработает надо отдельно запитать тестер.
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Схема включеник беcколлекторного электродвигателя с тест

Сообщение ModelMen » 24 фев 2014, 19:28

Контакты, что слева у тестера, их там 9 штук, т.е. три комплекта по три контакта, я сразу тыкнул разъем параллельно плате, а в Интернете вижу в некоторые тестеры нужно вставлять разъем перпендикулярно. Наверное в моём случае разъём всё таки вставляется параллельно плате?

Добавлено спустя 37 минут 9 секунд:
Re: Схема включеник беcколлекторного электродвигателя с тестором
Всем спасибо :)
