Как ничего несжеч ?:roll:
1. Микросхема L293D питается ногой 16, а нога 8 это питание двигатилей которе может привышать питание микросхемы,
но L293D расчитана на 1А и не на какую ногу больше дать нельзя. Это так
2. Микросхема L293D содержыт в себе диоды значит двигатели надо подключать сразу к ногам 6,3,11,14. Это так
3. Какое питание у TSOP18xx?
4. Как работает стабилизатор напряжения КРЕН5А? Что эсли на него подать больше 5В?
5. У моего робота 6 пальчиковых акомуляторов в суме у меня вышло 5А  :shock: и 7.2В как запитать Атмегу16? (наверное совсем ламерскый вопрос )
Я хотел бы узнать как правильно запитать любые элементы скажем двигатели на 7В но не на 5А.
Пишыте сюда всё что касается питания

1.Смотри даташу
2.Смотри выше
3.Сам незнаю пока не интересовался
4 Он будет больше грется и может сгореть. До 9 вольт можешь подавать не задумываясь. (все зависит от нагрузки) желательно на крен вешать радиатор.
5: 5А превратить в 0.02 можно резистороми подобрать любое ~ значение. А вообще питание лучше раздельное.
6: Смотри выше (1.5А => резистор 560 Ом => 0.02A)

1. Скорее всего выдержит нагрузку больше Ампера, но стоит задуматься о приличном радиаторе.
2. Да.
3. На глаз даю 5В. Что мешает заглянуть в data sheet?
4. КРЕН работает так: на вход подаем 8-30В на выходе стабильно 5В (напряжения даю примерно). На него и набдо подавать больше 5В, где-то на 2В больше, иначе на выходе будет менее 5В.
5. 7.2В, 5А - Что за батарейки такие и как соедены!?

Johnny Bravo
5. 7.2В, 5А - Что за батарейки такие и как соедены!?

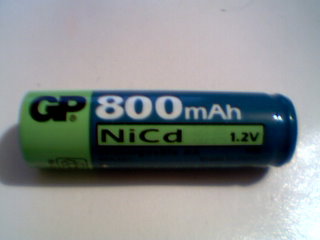

Последовательно соедены 6 штук вот таких:

Нужен супервайзер питания или нет? Я пока невидел эго в схемах.

В общем 7805 умеет делать из напряжения от 7 до 15 вольт напряжение в 5 вольт. Кму на вход эту батарею, а на выход - контроллер. Ну а L293 - у нее 2 итание. Одно прямо на батарею (моторное) а второе - на тот-же выход 7805 (питание логики).

Насколько я знаю при последовательном соединении ток будет равен наименьшему одной батарейки, т.е. 0.8А. А если параллельно, тогда 0,8*6=4,8А, но напряжение будет 1.2В.
С током разобрались.
Супервизор это по желанию. Если применение не в важных схемах, то можно и без него. Смысл в том, что если питание будет нестабильным МК будет сбрасываться, вероятность глюков меньше.

Johnny Bravo
Насколько я знаю при последовательном соединении ток будет равен наименьшему одной батарейки, т.е. 0.8А. А если параллельно, тогда 0,8*6=4,8А, но напряжение будет 1.2В.
С током разобрались.
Супервизор это по желанию. Если применение не в важных схемах, то можно и без него. Смысл в том, что если питание будет нестабильным МК будет сбрасываться, вероятность глюков меньше.

Действительно я опять померял, ток несколько секунд держался в районе 5А а потом упал до 0.8А

Никак не могу понять: почему постоянно фигурирует ток 5А? Там в схеме что КЗ ? Ведь аккумы всего по 0,8А. Даже если их запараллелить всё равно ток 5А никак не выходит, а выходит 0,8Ах6шт=4,8А при напряжении 1,2V! А при последовательном напряжение 1,2Vх6шт=7,2V при токе 0,8А! Откуда 5А?
Можно только предположить, что измерение напряжения делается амперметром  в параллельном включении! , а ток меряется вольтметром  :shock:  в последовательном включении ...
___________
С уважением
Vovan

Ток 5А постоянно нефигурирует, 5А держалось 1-5 секунды и быстро падало это было с новыми последовательно седененными акамулятарами, сечас уже 0.7А почти сразу показывает. Ничего странного невижу.

P.S я первый раз перестал мерять ток как только увидел 5А вот и незнал что он будет падать.

Ну как угодно... Нет странного - значит и не было
Только как понять:

L293D расчитана на 1А

а у Вас 5А?
Как, когда, где и чем Вы ток меряете?
___________
С уважением
Vovan

подключаю мультиметр к последовательно соеденённым батарейкам. Уже нету 5А а батарейки я почти не разряжал сечас покажет максимум 2А на секунду.

Мультиметр включён на измерение тока? Ну, т.е. как амперметр? Да?
___________
С уважением
Vovan

(Тихо стучусь головой Ап стену)
Господа, вы не забываете, что есть такая фишечка у цифровых мультимеров, что при подсоединении щупа измеряемая величина в первое время запредельна? Это как менты с радарами, щелк и нии*ет, хотя надо по инструкции 5 секунд держать, для уменьшения погрешности. Вот те и 5 и 2 ампера. Тем более, что он измеряет ток, потребляемый им собой, а не емкость батарей.

spy изучите курс физики за 8 класс
