Питание raspberry pi

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Питание raspberry pi

Сообщение wirusoal » 02 дек 2013, 16:48

Хочу поставить на робота pi..дошло дело до питания.купил понижающий преобразователь и 4 батарейки по 3.7 .....на данный момент соединил две батарейки и боюсь воткнуть их к pi,что-бы не сжечь...какое питание должно подаваться на pi 5в или 3.7в?

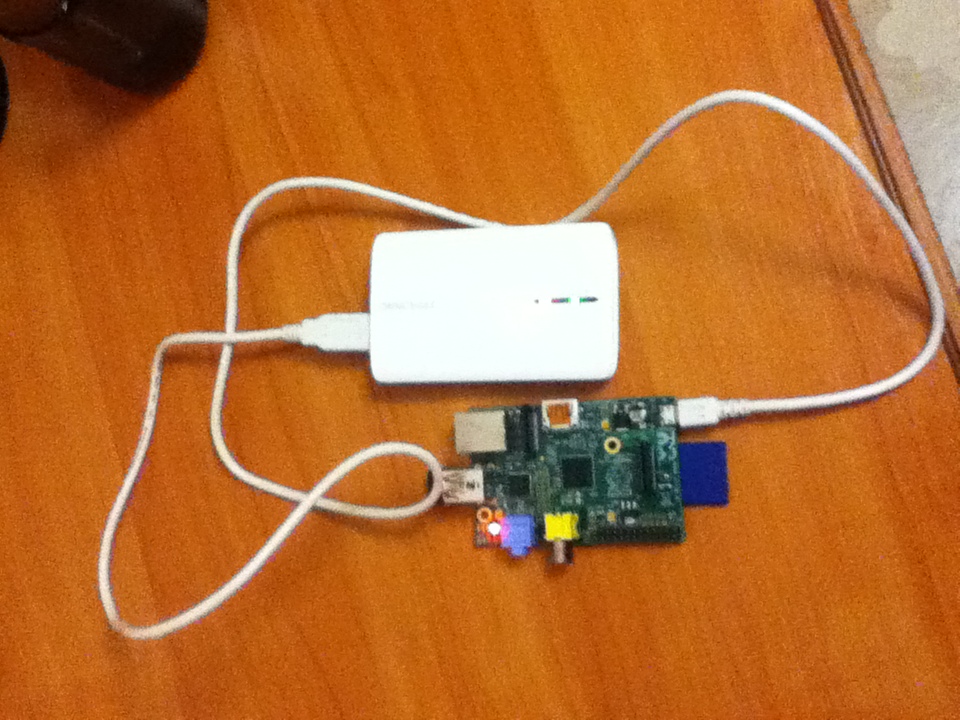

Ну,а вообще подключал к роутеру(со встроенным аккумулятором 3.7в) по usb работал


Но на одном сайте видел,что для него подается 5в...
Как быть? :(
wirusoal

Сообщения: 61
Зарегистрирован: 26 сен 2012, 13:37
Skype: wirusoal
ФИО: Паршиков А.А

Re: Питание raspberry pi

Сообщение linvinus » 02 дек 2013, 17:08

да нужно 5в, нужен повышающий-понижающий преобразователь, или готовые внешние аккумуляторы, как например тут http://www.retas.de/thomas/raspberrypi/pibot-b/
- тут питание моторов и питание raspberry два разных элемента.

А какой тип аккумуляторов у вас(3.7 похоже на LiPo) ? если нижняя планка разрада выше 5в то хватит вашего понижающего преобразователя, если нет, то нужен такой который умеет и понижать и повышать.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Питание raspberry pi

Сообщение wirusoal » 02 дек 2013, 17:54

linvinus писал(а):да нужно 5в, нужен повышающий-понижающий преобразователь, или готовые внешние аккумуляторы, как например тут http://www.retas.de/thomas/raspberrypi/pibot-b/
- тут питание моторов и питание raspberry два разных элемента.

А какой тип аккумуляторов у вас(3.7 похоже на LiPo) ? если нижняя планка разрада выше 5в то хватит вашего понижающего преобразователя, если нет, то нужен такой который умеет и понижать и повышать.


Аккумуляторы UltraFire 18650 3200mAh 3.7V Li-ion

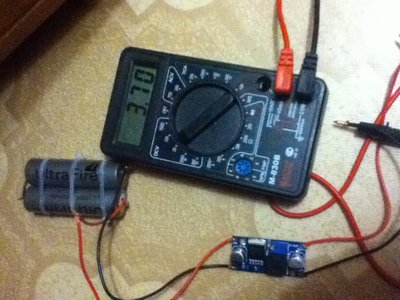

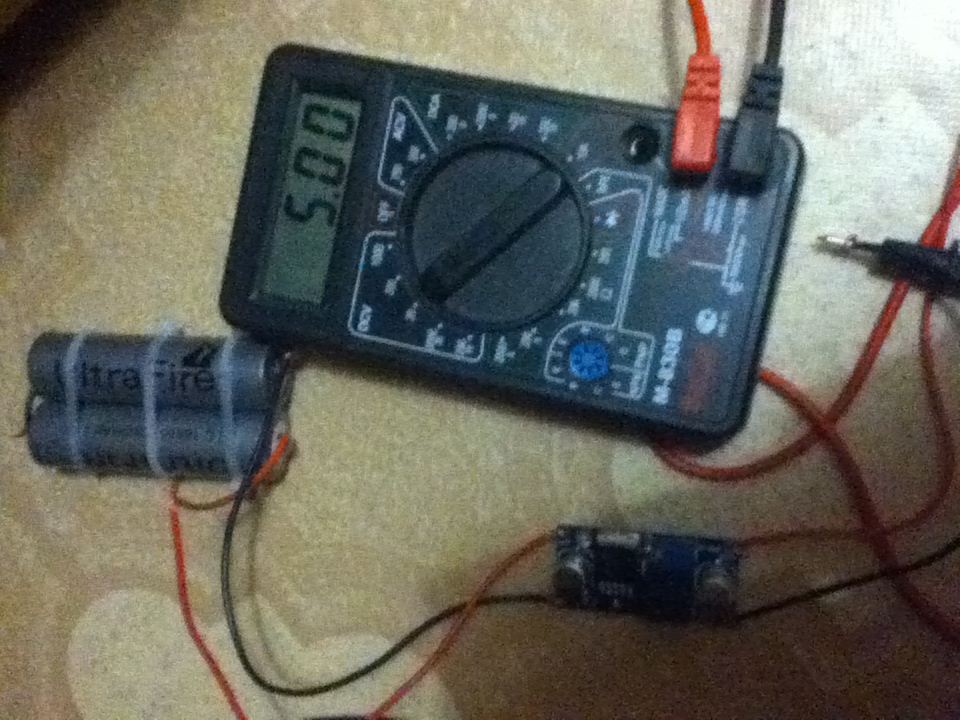

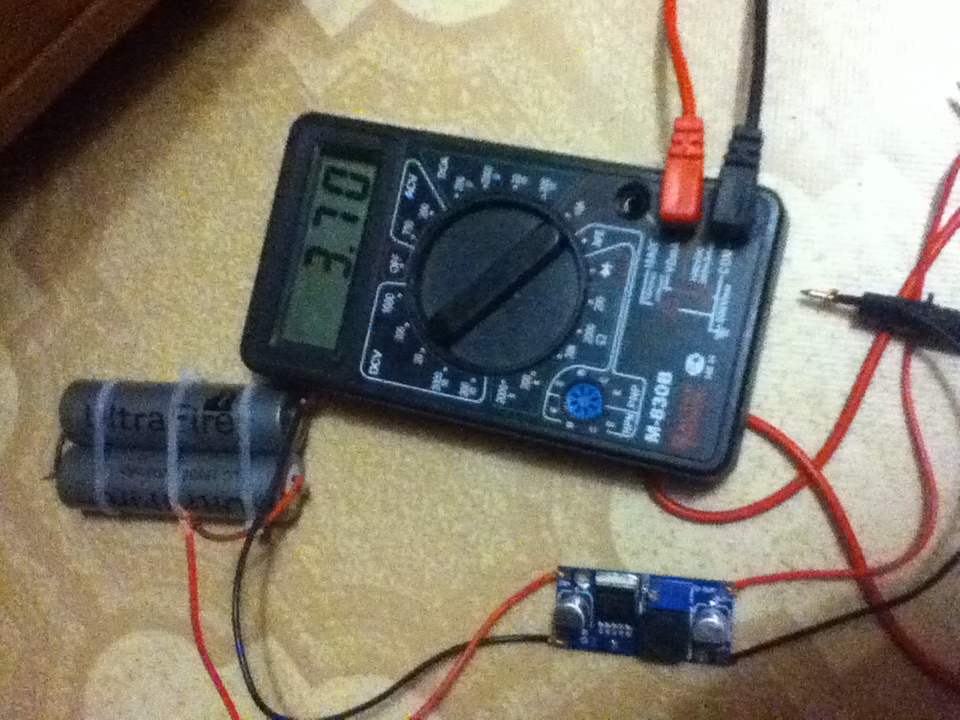

Когда соединены вместе 2 аккумулятора то на тестере показывает больше 7v.И вот я брал своим понижающим преобразователем понижал до 5v и 3.7v
wirusoal

Сообщения: 61
Зарегистрирован: 26 сен 2012, 13:37
Skype: wirusoal
ФИО: Паршиков А.А

Re: Питание raspberry pi

Сообщение elmot » 02 дек 2013, 20:15

Малина штатно работает от 5В. Из-за покосов в схеме первым партиям рекомендовали подавать 5.5 или 6В.

У меня raspberry работал от модельного DC-DC на 5В. Он же UBEC. Вообще-то все внутреннее питание raspberry - это напряжения от 3.3В и ниже, но вот подключаемым USB устройствам полагается выдавать 5В. Но, например, многим вебкамерам 3.5В достаточно(хоть это и отклонение от стандарта). По схемам везде в малине стоят линейные преобразователи 5В в то, что надо. Где-то даже упоминалась колхозная замена линейных преобразователей на импульсные, при этом потребление тока падало процентов на 20.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья
