**ALTer** » 11 сен 2013, 11:42

В общем нужно собрать дивайс цель которого включать светодиод на долю секунды при ускорении. В качестве элемента питания будет использоваться маленькие часовые батарейки, и всё устройство должно быть как можно миниатюрнее. Как реализовать датчик ускорения в подобном устройстве? Может есть готовое решение? Могу заплатить за готовое решение, которое меня устроит, сам точно не осилю :cry:

.

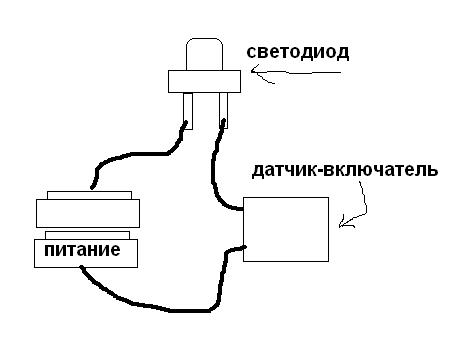

что то типо этого должно получится

**elmot** » 11 сен 2013, 13:31

чувствительностьб-то какая нужна?

**ALTer** » 11 сен 2013, 14:22

Чувствительность = быстрый взмах руки, вот как подщечену дают, примерно такая скорость.

**elmot** » 11 сен 2013, 14:33

Нихрена себе задачи:)
Вообще если по хайтеку делать, то простейший мк+mems аксель + светодиод + резистор.

**ALTer** » 11 сен 2013, 14:53

мк - микроконтроллер и аксель обязательно нужены.? Это придётся прошивать устройство? А не бвыват какова нибудь механического (аналогова) датчика+включателя? Я в этом совсем не волоку... Для меня максимум припаять пару контактов.

**Myp** » 11 сен 2013, 14:56

mems акселерометр с аналоговым выходом + транзистор.

еслип росто то механический датчик грузик на пружинке и контакт
если быстро двигать то грузик на пружинке отклоняется и замыкает контакт.

собственно надо просто купить детский мячик который мигает диодом когда его об пол стукают))
там внутри и датчик и батарейка и светодиод)))

**ALTer** » 11 сен 2013, 15:11

с детским мячиком не подойдет.. мне нужны доступные детали, которые можно заказать и купить. mems акселерометр с аналоговым выходом надо прошивать? к нему нужен программатор или просто спаял mems акселерометр+транзистор+светодиод+батарейку и всё заработало? Глупости наверное говорю

**elmot** » 11 сен 2013, 15:27

нет, в таком случае не нужно. Мур, а где берут такие аксели?

**ALTer** » 11 сен 2013, 15:37

Вот такая штука подойдёт? http://robototehnika.ru/e-store/catalog/202/864/

плата с аналоговыми выходами служит для измерения небольшого ускорения. Имеет регулируемую чувствительность (±3 g или ±11 g), и цифровой выход, который сигнализирует, когда система находится в состоянии свободного падения (0g)

**elmot** » 11 сен 2013, 15:55

наверное, но я не оч понимаю, как суммировать ускорения по трем осям на транзисторе

**Romikgy** » 11 сен 2013, 16:05

3 транзисторка и все включают один светодиод

**elmot** » 11 сен 2013, 16:07

ыыы
лучше мк и цифровой аксель. Деталей меньше

**ALTer** » 11 сен 2013, 16:13

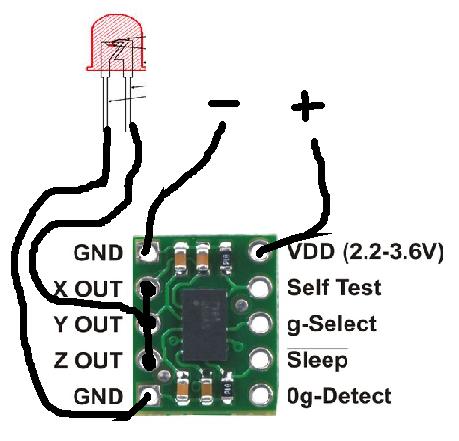

может запаралелить и уменьшить чувствительность в 3 раза? Я готов на эксперименты

.
Вот так будет работать?

**elmot** » 11 сен 2013, 16:44

Ничо не выйдет. Сликом низкие напряжжения-токи на выходе чипа.

**leprud** » 12 сен 2013, 08:51

http://www.ebay.com/itm/1PC-3V-5VDC-Vib ... 4611058f84

Или любые подобные, по запросу vibration sensor
