Подключение датчика KPY41R к ATMega8a

Сообщение NEOSoftWare » 27 июл 2013, 20:33

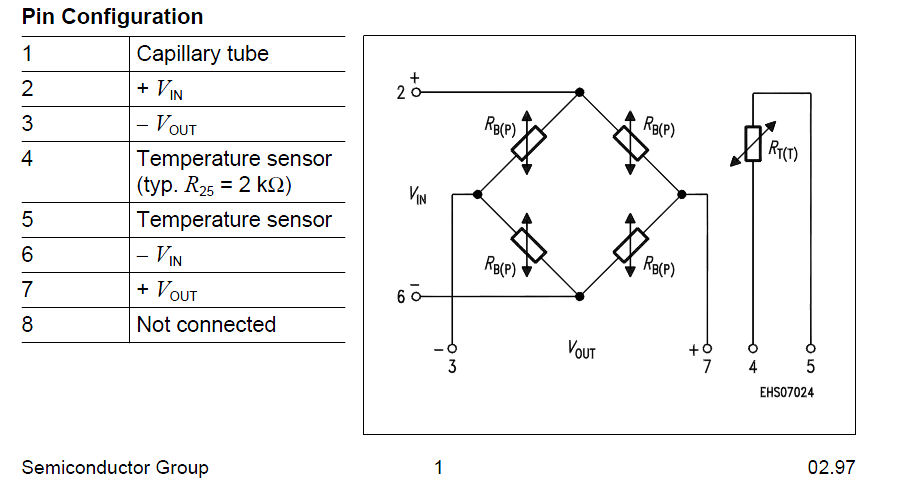

KPY41R - аналоговый датчик давления. подача напряжения на пины 2 и 6. Снятия напряжение с пинов 3 и 7, при изменении давления, напряжение с пинов 3 и 7 меняется. Как подключить датчик KPY41R к ATMega8a, если на мк GND и AGND соединены между собой? меряться сопратевление только одного плеча (например между пинами 2 и 3) точно не удается, т.к. сопротивление варьируется от давние в очень маленьком диапазоне (примерно от 5.100 кОм до 5.150 кОм)
Вложения
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Подключение датчика KPY41R к ATMega8a

Сообщение citizen » 29 июл 2013, 16:21

Нужен дополнительный инструментальный усилитель.
Посмотрите вот здесь:
http://easyelectronics.ru/izmeritelnye-cepi.html
http://techdocs.fatal.ru/develop/hardwa ... x/6-3.html
OpenSimpleLidar - проект простого самодельного лидара.
Аватара пользователя
citizen

Сообщения: 369
Зарегистрирован: 12 окт 2008, 12:40
Откуда: Красногорск, Подмосковье

Re: Подключение датчика KPY41R к ATMega8a

Сообщение Николь » 04 дек 2013, 14:38

Может измерять АЦП отдельно относительно GND потенциал контакта 3 и отдельно контакта 7. Затем программно найти их разность.
Николь

Сообщения: 4
Зарегистрирован: 03 дек 2013, 06:16
