Подключение модельного регулятора хода к ардуино.

Сообщение Arlekin43 » 02 мар 2013, 21:33

Вообщем возник такой вопрос:как подключить регулятор хода(колекторный)?
Интересует именно схема подключения.Читал здесь что все так же как с сервой, но ведь регуляторы не не нужно питание так как он соеденен с аккамулятором от модели, а если подключать только сигнальный провод то и какой реакции нет.
плата:arduino uno rev.3
регулятор: http://www.hobbymarket.ru/product_66.html
p.s.заранее благодарен.
Arlekin43

Сообщения: 4
Зарегистрирован: 02 мар 2013, 21:21

Re: Подключение модельного регулятора хода к ардуино.

Сообщение Nesenin » 02 мар 2013, 22:13

там 3 провода. "земля"\сигнальный\и 5-6В выход на питание приемника(по ссылке это строчка "BEC: 5V +/-0.2v 800mA"). если arduino питается отдельно, то для подключения нужно соединить "земли" для выравнивания потенциалов. и уже потом сигнальный цеплять на выход arduino для передачи управляющего сигнала.
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Подключение модельного регулятора хода к ардуино.

Сообщение Arlekin43 » 02 мар 2013, 22:45

Попробовал соеденить "земли" - результат тот же:никакой реакции :(
Arlekin43

Сообщения: 4
Зарегистрирован: 02 мар 2013, 21:21

Re: Подключение модельного регулятора хода к ардуино.

Сообщение Nesenin » 02 мар 2013, 23:14

фото поможет понять что куда
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Подключение модельного регулятора хода к ардуино.

Сообщение Myp » 02 мар 2013, 23:39

подключи вместо этой фиговины обычную серву и проверь работает ли. может у тебя программа кривая.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Подключение модельного регулятора хода к ардуино.

Сообщение Arlekin43 » 03 мар 2013, 00:06

пробовал, с сервой все работает.
Arlekin43

Сообщения: 4
Зарегистрирован: 02 мар 2013, 21:21

Re: Подключение модельного регулятора хода к ардуино.

Сообщение Nesenin » 03 мар 2013, 00:19

фото соединений ваших. плиз. начальный сигнал должен быть 1500мкс это режим "выкл" для двигателя. выше крутит в одну сторону с пропорциональным увеличением скорости до 2000мкс ниже до 1000мкс в другую. если начальный уровень не 1500 регулятор двигателя может чет не то делать.например войти в режим программирования...
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Подключение модельного регулятора хода к ардуино.

Сообщение Myp » 03 мар 2013, 00:22

подключил все 3 провода?
красный провод на +5 ардуины, чёрный провод на Gnd ардуины, а жёлтый на выход ардуины.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Подключение модельного регулятора хода к ардуино.

Сообщение Nesenin » 03 мар 2013, 00:33

на красном вообще то 5В с самого регулятора ибо там BEC стоит. его не надо.
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Подключение модельного регулятора хода к ардуино.

Сообщение Arlekin43 » 03 мар 2013, 01:13

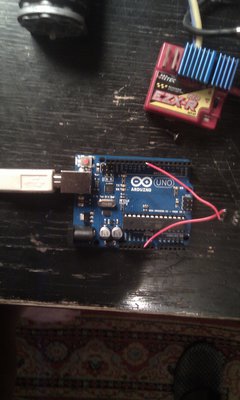

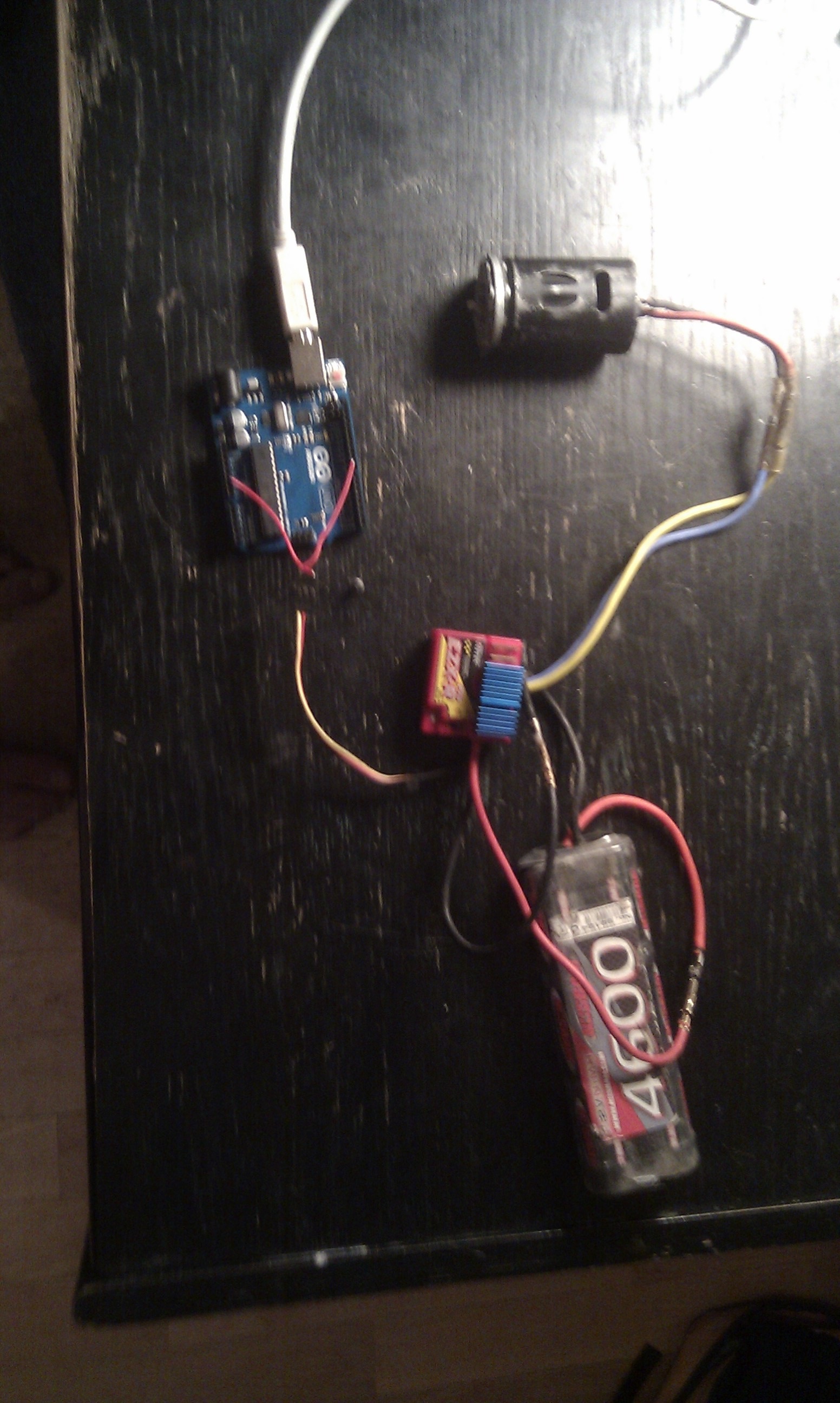

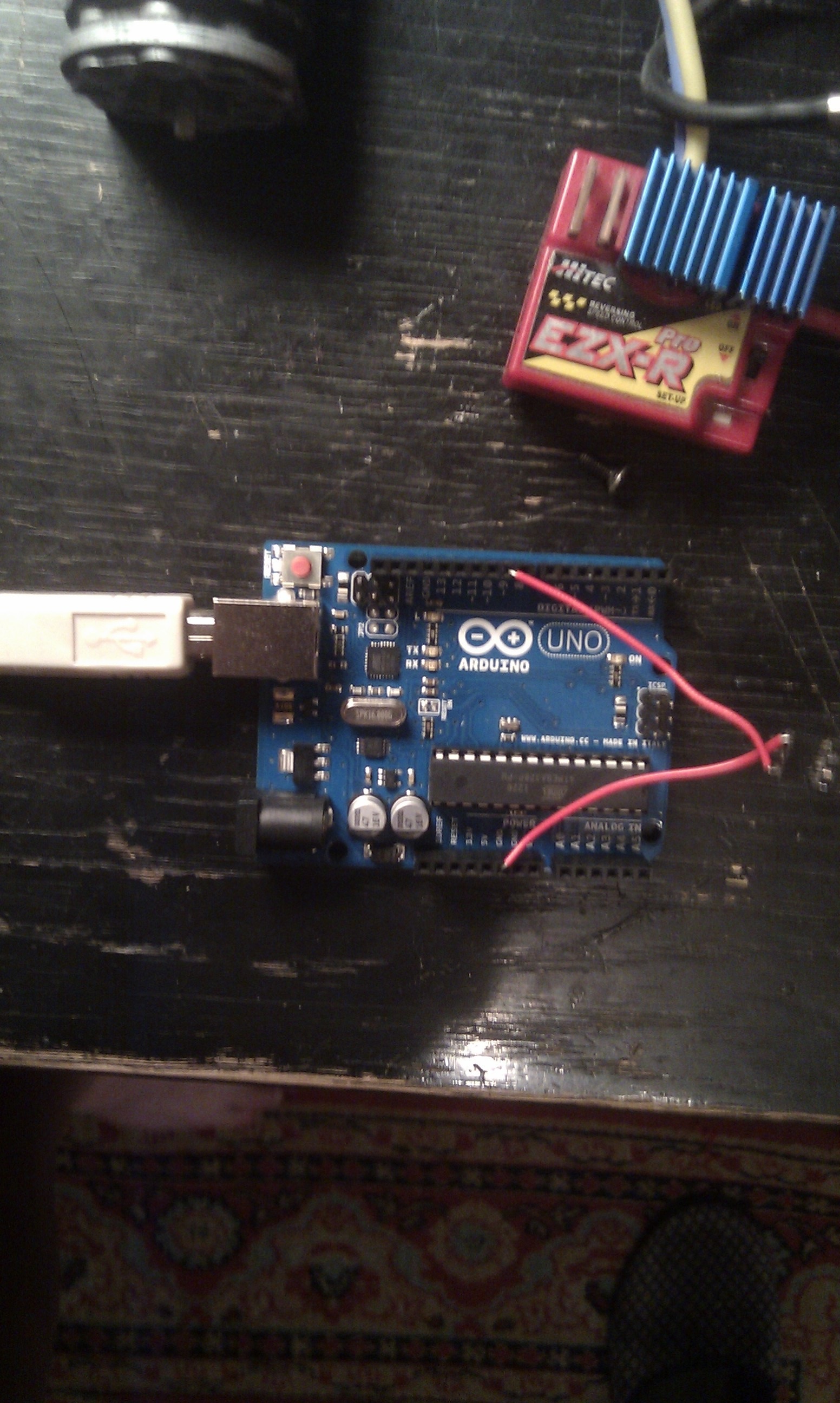

Извинюсь за качество.Как скетч для радушно я использовал этот код:
#include <Servo.h>

Servo myservo;

void setup()
{
myservo.attach(9);
myservo.write(90); // поворачиваем серву на 90 градусов
}

void loop() {}
И игрался с разными значениями.
Раз он не подходит то вы не могли подкинуть нужный кодик
:oops:

Код: Выделить всёРазвернуть
#include <Servo.h>

Servo myservo;  // create servo object to control a servo

void setup()
{
  myservo.attach(9);  // attaches the servo on pin 9 to the servo object
   myservo.writeMicroseconds(1500);                  // sets the servo position according to the scaled value
}

void loop()
{
     myservo.writeMicroseconds(1500);
  myservo.writeMicroseconds(1600);
}

Используя вот этот код получается раскрутить движок,но теперь возникла другая проблема:это получается сделать далеко не всегда, то есть можно залить данный код на ардуинко и все ок движок крутиться, но стоит включить выключить регулятор и все-опять никакой реакции,если перезалить код то все либо опять ок либо ни какой реакции.
Как с таким можно бороться.(на это раз использовал тако регулятор:http://www.hobbyking.com/hobbyking/store/uh_viewitem.asp?idproduct=8993)
Вложения
Arlekin43

Сообщения: 4
Зарегистрирован: 02 мар 2013, 21:21

Re: Подключение модельного регулятора хода к ардуино.

Сообщение RootAdmin » 03 мар 2013, 18:07

Уже выше советовали - в момент включения питания регулятора давать 1500 импульсы. Ибо в регуляторах есть такая защита от потери сиганала.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей
