Контроллер шагового двигателя.

Сообщение GIGOLAS » 20 фев 2013, 03:55

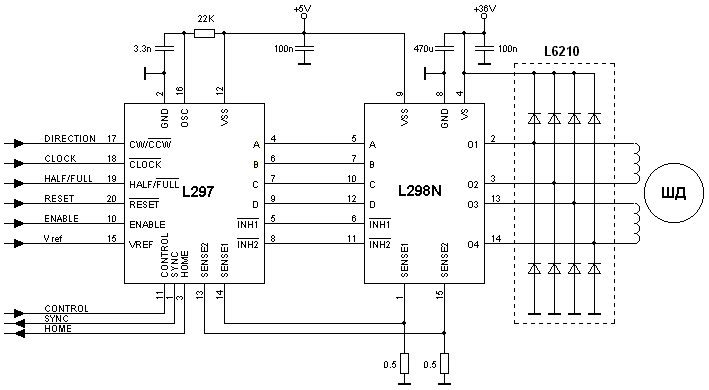

Всем приветик. Тут возник вопрос, я собираю маленький токарный станок для точки мелочевки. Двигателем FL86STH156-4208A схема подключения ниже. Я как думаю собирать схему (за основу) управления примерно так ниже. Но возникает вопрос в том, что я мощное такое ничего не подключал, ток в работе примерно 5 ампер, и моментом в 122 кг*см. При обработке деталь скорее в разы больше. И у меня возник вопрос о силовом выходном каскаде на транзисторах. И не могу определица с чего начать делать контролер, подскажите?

Я понимаю можно купить готовый, но мне охота самому его сваять. Заранее спасибо за ответы. Да я такими вешами не занимался, надеюсь поймете меня :oops: :D
Вложения
подключение шд
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Контроллер шагового двигателя.

Сообщение Myp » 20 фев 2013, 10:06

эмммм
странный выбор привода для токарника...
я кончено понимаю что у него мощщи дофига и точить будет.
но надо использовать очень мелкий шаг,
в схеме выше шаг обычный, у тебя деталь будет не круглая, а шестиугольная.

плюс надо бы узнать какая скорость у него возможная при микрошаге?
для точения очень желательно соблюдать скорость реза, для мелочёвки разной надо чтоб он тыщ 5 в минуту мог выдать.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Контроллер шагового двигателя.

Сообщение GIGOLAS » 20 фев 2013, 13:26

Мур подскажи а ты какой двигатель бы выбрал. По идее я думаю чтобы на с танке нужен регулятор оборотов, поэтому и выбрал шаговый. Есть какие то обычные двигатели (бесколлекторные двигатели), но я по ним фиг знает, как они себя поведут при регулировке оборотов. Схему я выбрал как пример, можно и другую. Меня просто беспокоит силовой каскад на транзисторах реализация.

Да я слушал про микрошаг, но чет не доводилось сталкиваться, ниже даташитик на мотор
Вложения
FL86STH.pdf
FL86STH
(576.74 КиБ) Скачиваний: 0
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Контроллер шагового двигателя.

Сообщение Myp » 20 фев 2013, 13:56

лучший регулятор оборотов это набор шкивов :)
для мелкого настольного токарничка достаточно мотора 300-500 ватт.
обычный асинхронник с частотой вращения около двух тыщ как раз подходит, шкивами можно повысить примерно в 2 раза или понизить.
обычные моторы асинхронные можно регулировать с помощью симистора, но у них мощность падает с уменьшением скорости.
нужен будет регулятор скорости с поддержанием заданной скорости.
по хорошему скорость асинхронника надо менять изменяя частоту питающего напряжения, но это уже достаточно сложно.

вобще главное это правильная заточка инструмента :)
разные обороты не так важны как правильный угол заточки резца.
я как-то баловался с самодельным токарником и пришёл к выводу что делать самому гиблое дело))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич


Вернуться в Новичкам или основы основ роботостроения.
