Разводить схемы, программа ?

Сообщение GIGOLAS » 08 фев 2013, 01:12

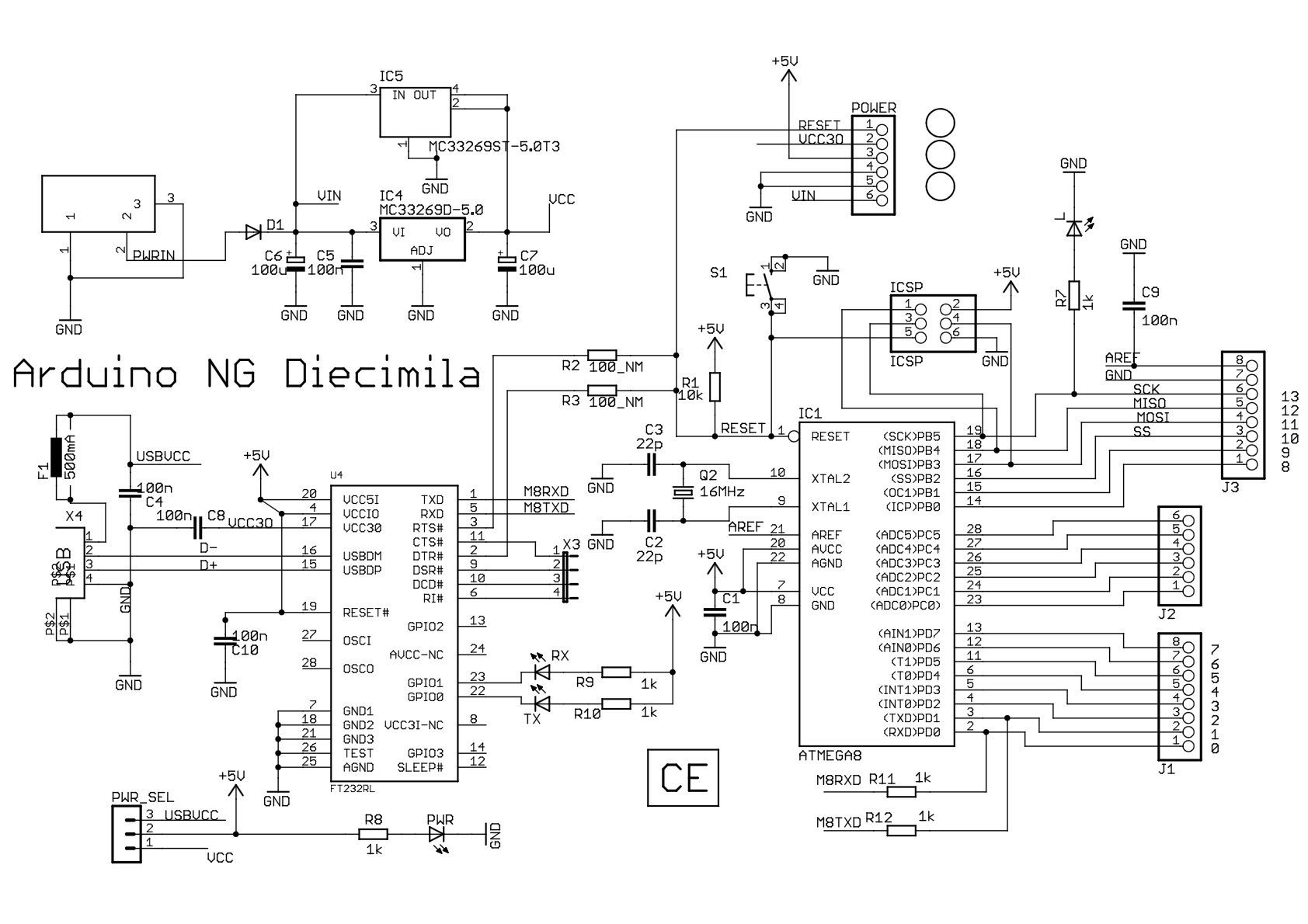

Здравствуйте все. Тут возник вопросик небольшой. Платы я развожу на Sprint-Layout , и для мелких конструкций на скорую руку хватает. А вот какой программой можно разводить схемы (примерно как в низу вложение)? в которой есть образцы разных контролеров. и чтоб без заморочек программа. Грубо сказать запустил и нарисовал, ато пайнт уже невыносим :D
Вложения
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Разводить схемы, программа ?

Сообщение dccharacter » 08 фев 2013, 01:17

eagle cad
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Разводить схемы, программа ?

Сообщение GIGOLAS » 08 фев 2013, 02:43

Спасибки, будет чем занять мозг и шаловливые рученки )

dccharacter спасиб еше раз, интересная софтинка, но мой бедный мозг. с рисовкой разобрался, но с трассировкой платы я лучше пока посижу в Sprint-Layout пока :shock:
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Разводить схемы, программа ?

Сообщение dccharacter » 08 фев 2013, 11:11

GIGOLAS писал(а):Спасибки, будет чем занять мозг и шаловливые рученки )

dccharacter спасиб еше раз, интересная софтинка, но мой бедный мозг. с рисовкой разобрался, но с трассировкой платы я лучше пока посижу в Sprint-Layout пока :shock:

Не пользуюсь
Без учета паразиток и токов я лучше трассирую, а учитывать ни софт ни я не умеем.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Разводить схемы, программа ?

Сообщение AndreW82 » 08 фев 2013, 20:56

proteus
Аватара пользователя
AndreW82

Сообщения: 169
Зарегистрирован: 14 ноя 2012, 21:30
Откуда: Моск. обл.

Re: Разводить схемы, программа ?

Сообщение Duhas » 10 фев 2013, 08:49

GIGOLAS писал(а):Спасибки, будет чем занять мозг и шаловливые рученки )

dccharacter спасиб еше раз, интересная софтинка, но мой бедный мозг. с рисовкой разобрался, но с трассировкой платы я лучше пока посижу в Sprint-Layout пока :shock:

мм в а чем проблема ? я иглом не пользуюсь,сижу на пкаде. но как я понимаю принцип перехода от схемы к плате один. и именно этот принцип избавляет от косяков по невнимательности.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Разводить схемы, программа ?

Сообщение =DeaD= » 10 фев 2013, 09:20

Лучше сразу разводить в EAGLE, намного удобней и контроль тут же. Просто нужно привыкнуть чуток, как к карандашу :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
