Программатор 5 проводков и Atmega162 16PU

Сообщение kyc0k » 14 дек 2012, 10:24

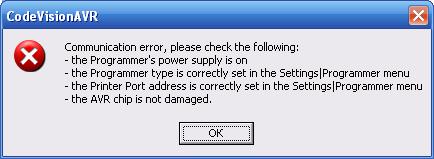

Вчера спаял программатор "5 проводков", провода от LPT вилки припаяны к гнезду для корпусов DIP 40. 4 провода Reset, MOSI, MISO, SCK подключены через резисторы на 100 Ом. Сажаю МК Atmega162 16PU в гнездо и подключаю к LPT порту на ПК - реакции нету, в диспетчер устройств он тоже никак ни отображается, так и должно быть? В CodeVisionAVR в programmer settings поставил настройки как на скриншоте 1, после зашел в Chip Programmer->Read и там считать фьюзы на что вылетело окно с ошибкой в скриншоте 2. В чём собственно может быть дело? LPT порт на компе работает! Или я ,что то не так делаю? И разве не надо на ножку Vcc МК подавать питание?
Вложения
Скриншот 2
Скриншот 1
Аватара пользователя
kyc0k

Сообщения: 109
Зарегистрирован: 25 фев 2007, 19:45
Откуда: Москва

Re: Программатор 5 проводков и Atmega162 16PU

Сообщение Vovan » 14 дек 2012, 11:33

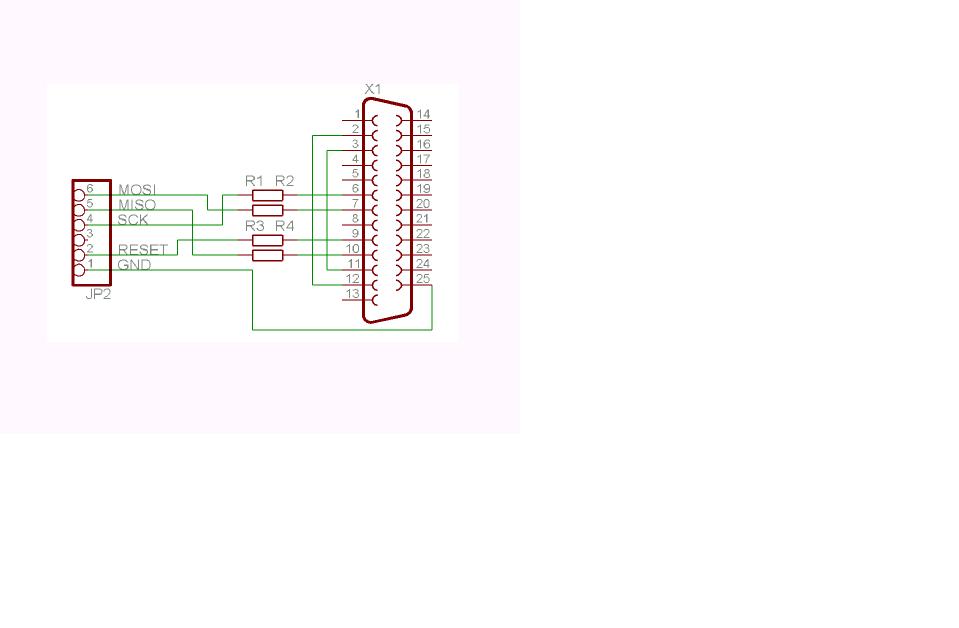

Почему 4провода, а не 5? Или GND автоматом подразумевается? (описать нужно всё, только тода можно установить правильный диагноз)
Питание, чаще всего надо. Хотя у меня всяческие тиньки могут без питания шиться, меги только с питанием +5в.
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Программатор 5 проводков и Atmega162 16PU

Сообщение kyc0k » 14 дек 2012, 11:52

У меня схема как и у вас во вложении - 5 проводов, 4 провода через резисторы по 100 Ом подключины и еще у вилки ножки с 18 по 25 пропаяны к одному GND проводу ведущим к МК. Щас начал прозванивать провода - оказалось, что 25 и еще пару ног недопаяны к GND и не прозваниваются.
Аватара пользователя
kyc0k

Сообщения: 109
Зарегистрирован: 25 фев 2007, 19:45
Откуда: Москва

Re: Программатор 5 проводков и Atmega162 16PU

Сообщение Myp » 14 дек 2012, 15:51

чем микроконтроллер запитан? микроконтроллеру надо дать питание 5 вольт, и когда он включится его можно программировать через 5 проводков
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Программатор 5 проводков и Atmega162 16PU

Сообщение kyc0k » 14 дек 2012, 17:23

Да ничем я его не питал - просто спаял по схеме и воткнул в LPT. Получается надо сначало запитать МК, а потом его к LPT подключать. А 25-ю ножку вилки и землю МК кинуть на минус источника питания МК?
Аватара пользователя
kyc0k

Сообщения: 109
Зарегистрирован: 25 фев 2007, 19:45
Откуда: Москва

Re: Программатор 5 проводков и Atmega162 16PU

Сообщение NeON79 » 14 дек 2012, 17:39

ИМХО, с USB взять +5, да и всех делов.
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Программатор 5 проводков и Atmega162 16PU

Сообщение Vovan » 14 дек 2012, 17:43

1.
Vovan писал(а):меги только с питанием +5в.

2.
Мур писал(а):микроконтроллеру надо дать питание 5 вольт

3.Микроконтроллер запитать.
4.-ист.пит.=GND=общ.провод=25вывод=-пит.МК. т.к. "+" без "-" как воробей на проводе :wink:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Программатор 5 проводков и Atmega162 16PU

Сообщение Myp » 14 дек 2012, 21:19

kyc0k писал(а):Да ничем я его не питал - просто спаял по схеме и воткнул в LPT.

ну ты же не будешь пытаться включить компьютер не втыкая его в розетку 220 вольт? :)
так почему же ты решил что МК будет работать просто так, без питания?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич


Вернуться в Новичкам или основы основ роботостроения.
