Помогите со сборкой

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: Помогите со сборкой

Сообщение elmot » 26 окт 2012, 13:53

ну мужики, вы о чем? тс - ребенок, хотя и пишет как взрослый. родители готовы помочь с материалами. какая к лешему бумага и самообжатые провода???
давайте подберем юному энтузиасту кнопки, хороший бредбоард, желательно с отсеком для батареек, нормальные компоненты, готовые провода. у мня бредбоарда не было никогда, я в них не шарю.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Помогите со сборкой

Сообщение Dmitry__ » 26 окт 2012, 14:06

elmot писал(а):Дим, давай ребенок на бредборде сделает первую игрушку, а потом уже дальше двинется.

Так, может стоит сначала со схемой определиться? Звуковые плакаты "Знаток" вполне могут оказаться готовым решением. Там и кнопки есть и схема правильного ответа. Ты же не паяешь устройства wifi с нуля? Считаешь более правильным роутер перешить?
Аватара пользователя
Dmitry__

Сообщения: 6047
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Помогите со сборкой

Сообщение esisl » 26 окт 2012, 14:13

Мне кажется надо упростить. Даже бредбоард - дороговато для ребёнка.
Начнём с ТЗ. Вот робот из картона, в глазах - лампочки (или светодиоды?)
На "груди" лист с вопросом(вопросами?) и вариантами ответов.

Как отвечать на вопрос будут? Кнопку нажимать?
esisl

Сообщения: 797
Зарегистрирован: 23 июл 2012, 15:24

Re: Помогите со сборкой

Сообщение elmot » 26 окт 2012, 14:26

Dmitry__ писал(а):
elmot писал(а):Дим, давай ребенок на бредборде сделает первую игрушку, а потом уже дальше двинется.

Так, может стоит сначала со схемой определиться? Звуковые плакаты "Знаток" вполне могут оказаться готовым решением. Там и кнопки есть и схема правильного ответа. Ты же не паяешь устройства wifi с нуля? Считаешь более правильным роутер перешить?

Может быть, я не вглядывался, что это за штука. Если просто картинки заменить-то конечно. А перешивать - это все-таки перебор.

esisl писал(а):Мне кажется надо упростить. Даже бредбоард - дороговато для ребёнка.
Начнём с ТЗ. Вот робот из картона, в глазах - лампочки (или светодиоды?)
На "груди" лист с вопросом(вопросами?) и вариантами ответов.

Как отвечать на вопрос будут? Кнопку нажимать?


Про кнопки я уже спросил, Данила уже ответил, ответ - да. имхо, лучше светодиоды. можно мигающие, чтобы не париться с резисторами и вообще прикольно.
Не надо решать за родителей, что дорого, что нет. Подберем вариант, мама Данилы посмотрит - если дорого, тогда подумаем как можно удешевить. Если нет, то купят.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Помогите со сборкой

Сообщение Dmitry__ » 26 окт 2012, 14:36

elmot писал(а):Если просто картинки заменить-то конечно. А перешивать - это все-таки перебор.

Ну, шутканул я с реверсинженерингом :oops:
Виде на чип-дип есть по этим играм
http://www.chipdip.ru/video.aspx?vid=ID000277655
Аватара пользователя
Dmitry__

Сообщения: 6047
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Помогите со сборкой

Сообщение esisl » 26 окт 2012, 14:59

Самый простой вариант - купить готовое устройство :) Но разве это имеет смысл?
Вложения

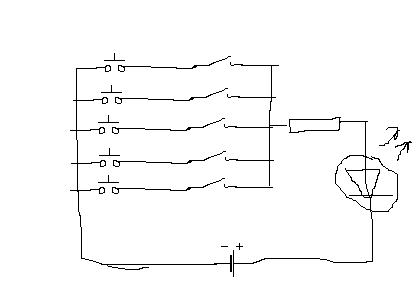

Парню вот что, по большому счёту, нужно.
esisl

Сообщения: 797
Зарегистрирован: 23 июл 2012, 15:24

Re: Помогите со сборкой

Сообщение elmot » 26 окт 2012, 15:52

Да, как-то так. Если исходить из бредборды, то кучу выключателей справа можно заменить на 1 переставляемый проводок.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Помогите со сборкой

Сообщение esisl » 26 окт 2012, 16:15

Можно хоть на скрутках :)
Но я так понял, там нужно карточку втыкать? Так что возможно понадобится эдакий картоприёмник.
Видимо карточка с наклеенным "пятаком", а в картоприёмнике - группа контактов.
Если делать, чтобы аппарат "понимал", когда правильно, когда не правильно, то переключатель.

Например так:
1. Клеим вертикальный конверт. На дне внизу надо поставить нормально-замкнутые контактные пары.
2. Карточка большого формата. В нижней части - прорези где замыкать контакт, а где - нет. В верхней - текст вопроса и варианты ответов.
3. Когда карточку втыкаем она размыкает все контакты, кроме нужного.
4. На передней стороне кармана кнопки от дверного звонка - они крупные, красивые и не дорогие.

Ну и проводами всё это соеденить...
esisl

Сообщения: 797
Зарегистрирован: 23 июл 2012, 15:24

Re: Помогите со сборкой

Сообщение elmot » 26 окт 2012, 17:56

Да. это неплохо. Только как сделать надежные контакты в конверте?
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Помогите со сборкой

Сообщение esisl » 26 окт 2012, 18:13

Самое красивое решение - в карточке магниты, а контакты на герконах.
Но это не здорово для "пионерской" задачи :(

Самое очевидное решение - самодельные контакты из жести от банок. Это пайка, но если честно, то вообще не представляю себе как можно совсем без пайки законченное изделие сделать.
А! Можно общую пластину из жести, а отдельные контакты из металлических пуговиц. Только они должны быть цельнометаллические, за ушко вывод цеплять.
Вот нарисую...

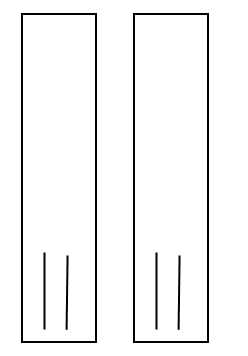

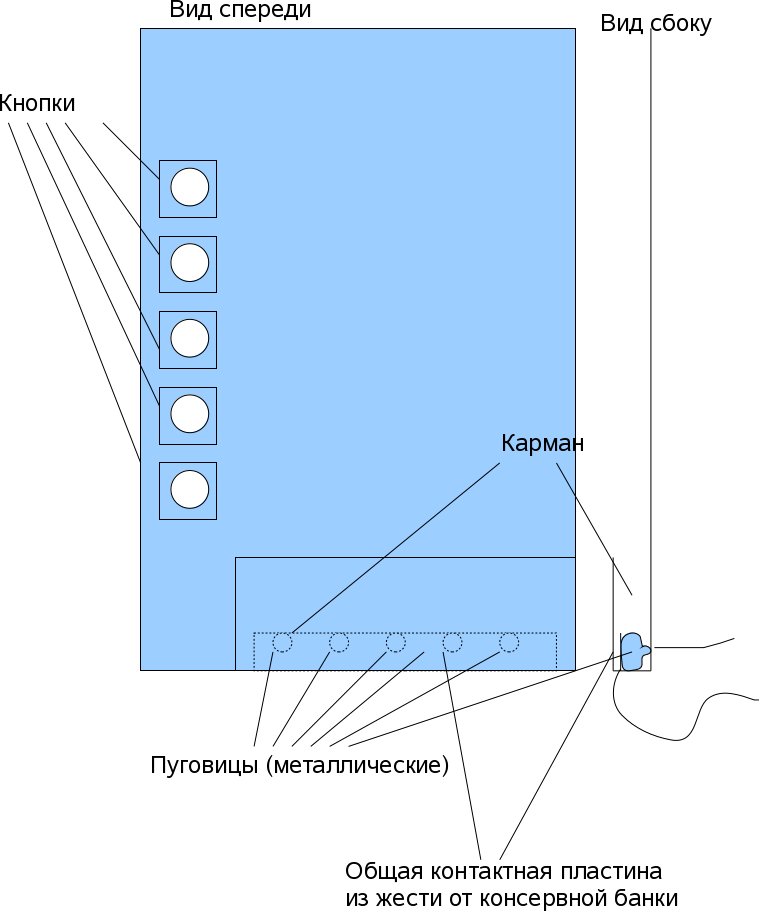

В карман вставляется карта, на которой вверху вопрос, на уровне кнопок - варианты ответов, а внизу 1 прорезь для правильного ответа.
Вложения
Как-то так...
esisl

Сообщения: 797
Зарегистрирован: 23 июл 2012, 15:24

Re: Помогите со сборкой

Сообщение Myp » 26 окт 2012, 18:24

режем пластиковую бутылку на полоски.
в каждой полоске делаем по две пары дырок и пропихиваем туда проводки, без изоляции конечно. концы проводков идут дальше в схему.

на карточку в нужном месте сзади наклеить фольгу.
контакты в количестве 6 штук приделываем к одной стороны конверта для карточек.
суём карточку и нужная пара контактов замыкается.

надёжность контакта обеспечим слоновьими размерами!
полоски от бутылки шириной по 2 сантиметра, кусок фольги квадрат 4х4 сантиметра
конверт из толстого картона, карточка из картона, размером с тетрадный лист.
лепестки ручками выгибаем так чтобы провода прижимались к фольге когда карточка в конверте

контакты хорошо приклеятся с помощью двустороннего скотча :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите со сборкой

Сообщение esisl » 26 окт 2012, 18:28

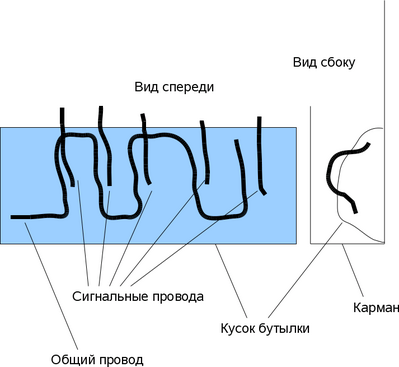

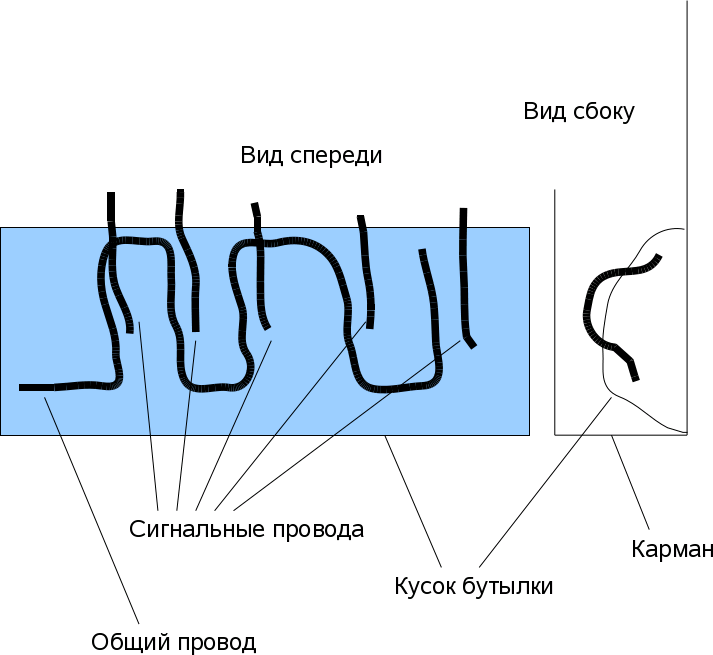

Это даже лучше. Можно вырезать где-то четвертинку бутылки, она будет как пружина. В ней да дырки.
Только на карту лучше не фольгу клеить, а мелкую монетку 1-5 копеек. Чтобы не протиралась. Тогда проволоку можно потолще взять.
Вложения
esisl

Сообщения: 797
Зарегистрирован: 23 июл 2012, 15:24

Re: Помогите со сборкой

Сообщение Angel71 » 26 окт 2012, 19:17

Myp, вариант с бутылкой такой же как с бымагой - дыдрочки тыц, тыц и всё, тыкай проводочки и деталюжки как хочешь. бумаги естественно не газетная.
elmot, есть возможность укпить бреадбоард, лучше её и купить. а когда нет или, тогда городушки на всём, что под руку попалось.
esisl, бреадбоард стоят от 3$, так что про цену не нуна. 10-15$ хватит на парачку плат и кучу проводочков. до 30$ это уже вообще шикарный наборчик можно прикупить.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Помогите со сборкой

Сообщение Myp » 26 окт 2012, 23:26

15$ это если знать где купить и никуда не торопиться =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите со сборкой

Сообщение Angel71 » 27 окт 2012, 01:17

подозреваю, что заказывать таки придётся в интернет магазине. а почта как ни крути работает не шибко быстро.
один из вариантов, где купить http://www.ebay.com/sch/i.html?LH_BIN=1&_sop=15&_sacat=0&_from=R40&_nkw=breadboard&_ipg=200&rt=nc
:) да и не исключено, что кто-то с форума поможет при необходимости.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
