Зашел в тупик

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Зашел в тупик

Сообщение Kelt » 19 июл 2012, 09:20

Здравствуйте уважаемые участники форума.
Хочу Вас попросить, помогите, пожалуйста. На you tube нашел игрушку-робота (жук?) и решил сделать для ребенка. Я не знаю можно здесь выложить ссылку или нет, поэтому если в поисковике напишете вот это < John Park builds some lively and…> то уже разберётесь. Теперь к проблеме. Дело в том, что в роде-бы все сделал, как там показано, но моторчик при нажатии “кнопки” останавливается. Он должен вращаться в другую сторону. Пробовал менять плюсы минусы, провода сто раз перепаивал и ничего. Может кнопка не та. В магазине называется концевик. Посоветуйте, пожалуйста, как это сделать. Может, нарисуете?
PS: Судья по тому что здесь на форуме выдел, вряд-ли кто-то будет заниматься с таким дилетантом как я, тогда может дадите силку на сайт для совсем начинающих.
Спасибо.
С уважением, Ярослав.
Kelt

Сообщения: 9
Зарегистрирован: 18 июл 2012, 23:15
Откуда: Тольятти, Брно(Чехия)

Re: Зашел в тупик

Сообщение Myp » 19 июл 2012, 09:30

да ладно, у нас на форуме все любят дилетантов, каждый по своему правда)))

схема то есть от робота? на видео тока видно что припаивают что-то куда-то. там без поллитры не разобраться.
хорошо бы схему во первых посмотреть, во вторых почитать буквенное описание того что должно получиться
а в третьих давай фото того что у тебя получилось, будем разбирацца)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Зашел в тупик

Сообщение legion » 19 июл 2012, 09:34

На самом деле, это очень добрый форум. ^__^
Здесь можно оставлять любые ссылки, за исключением некоторых случаев, когда ссылки оставляются явно исключительно для рекламы и раскрутки какого-либо ресурса. Но это явно не ваш случай. Если ролик на ютубе, то его можно вставить прямо в сообщение, воспользовавшись тегом, кнопка которого есть в стандартном ответе.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Зашел в тупик

Сообщение Kelt » 19 июл 2012, 09:40

Здравствуйте "Myp"!
Там после сборки показывается, как он работает. Фото выложу в течение часа.
Спасибо.
С уважением, Ярослав.

Добавлено спустя 3 минуты 31 секунду:
Здравствуйте "Legion"!
Спасибо, здесь ссылка.
http://www.youtube.com/watch?v=5N3MGUrK ... plpp_video
С уважением, Ярослав.
Kelt

Сообщения: 9
Зарегистрирован: 18 июл 2012, 23:15
Откуда: Тольятти, Брно(Чехия)

Re: Зашел в тупик

Сообщение legion » 19 июл 2012, 09:45

Это делается так: берется код видео из ссылки - 5N3MGUrKb14, выделяется, и жмется кнопка "youtube" (крайняя справа на форме стандартного ответа). Получается так:
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Зашел в тупик

Сообщение Kelt » 19 июл 2012, 10:29

Ясно, спасибо.

Добавлено спустя 27 минут 50 секунд:

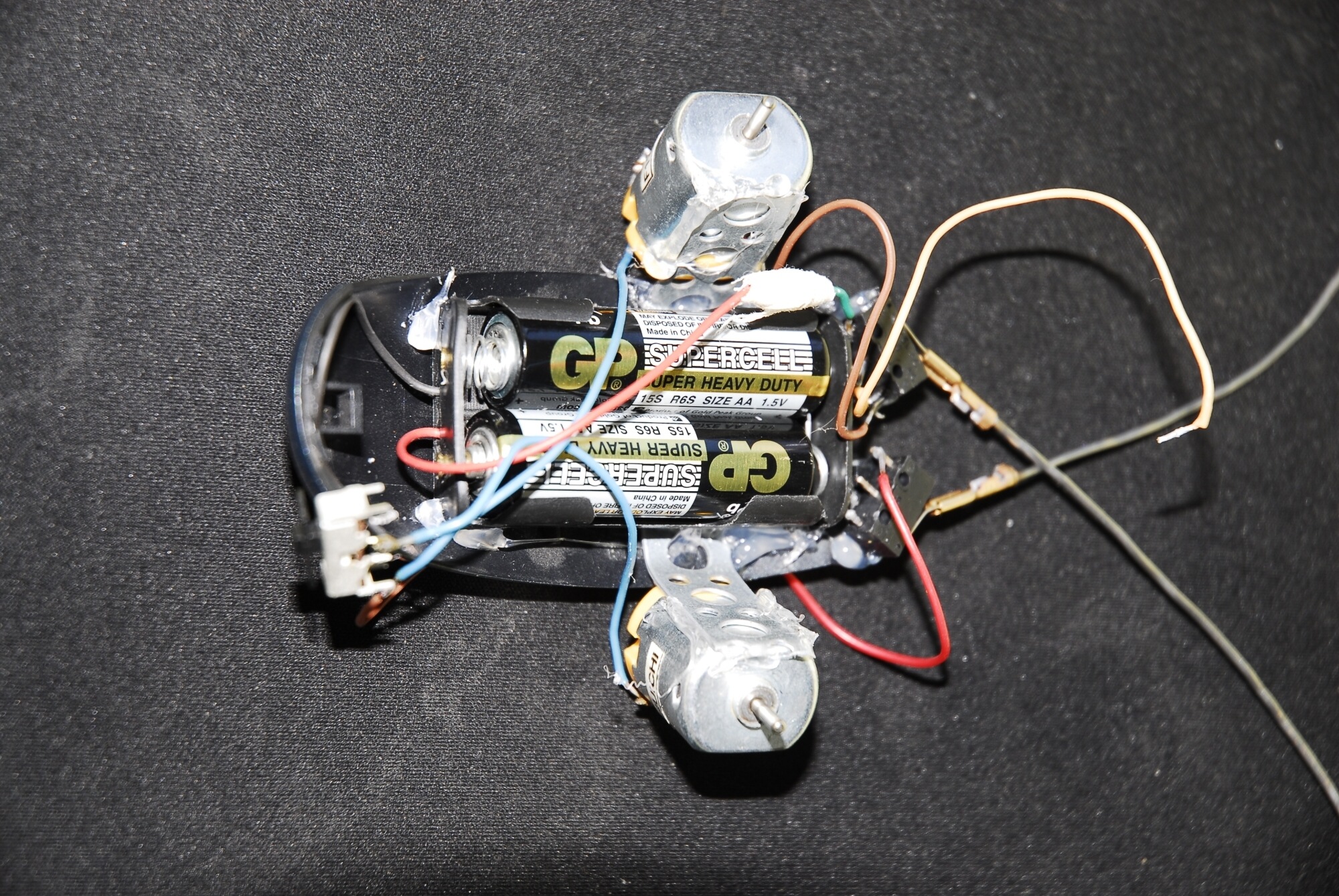

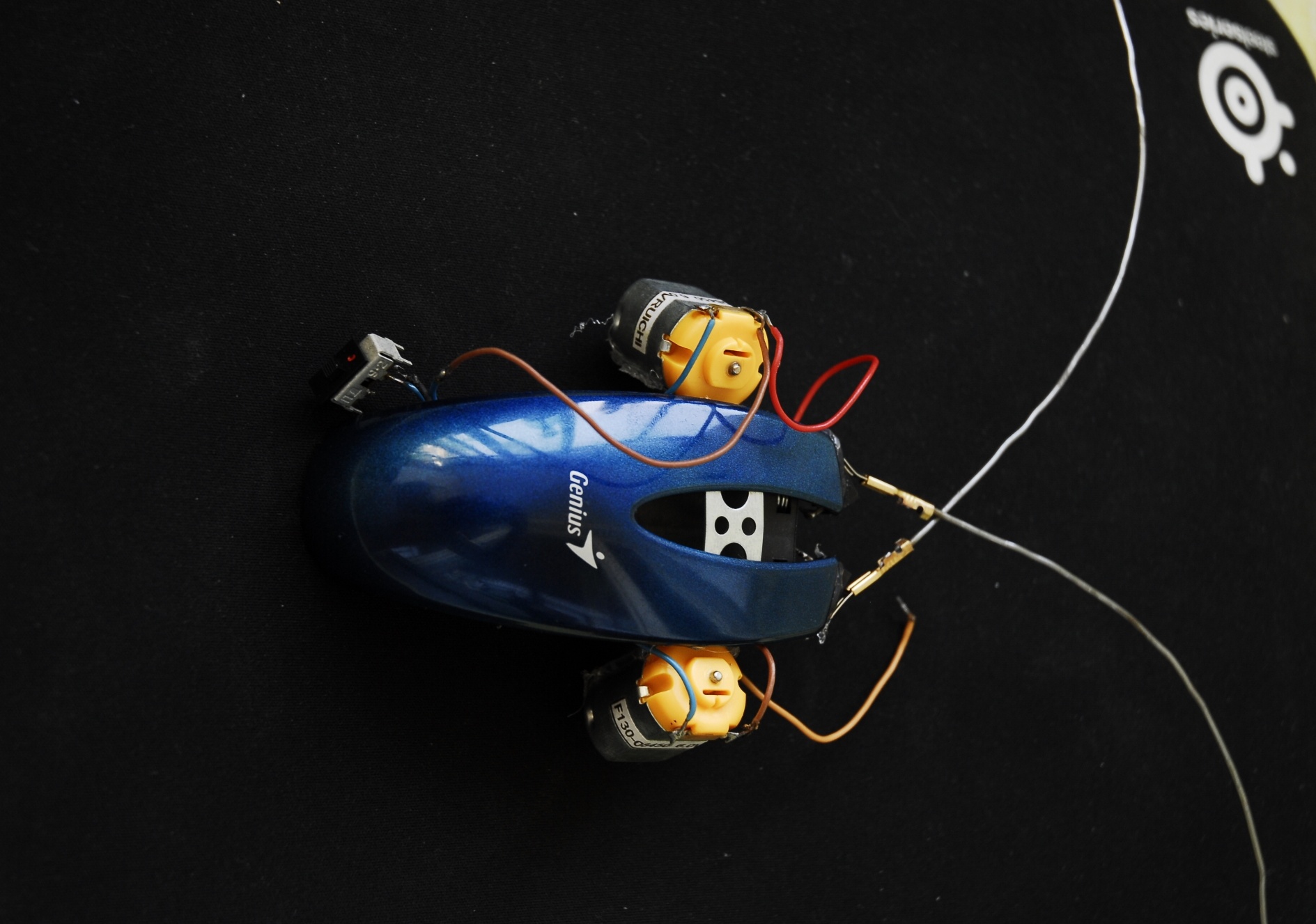

Здесь фото. Сильно не ругайте, я никогда не занимался роботами, паянием, механикой… Просто хочу в это втянут сына(4года) и мне самому очень интересно и нравится. Раньше игрушки выбрасывали или дарили, теперь их разбираем и копим запчасти на будущее. Но пока начинаем и учимся.
Вложения
Не обращайте внимание на провода, они уже все запутанные (я тоже) и так точно не должны быть.
Kelt

Сообщения: 9
Зарегистрирован: 18 июл 2012, 23:15
Откуда: Тольятти, Брно(Чехия)

Re: Зашел в тупик

Сообщение Vovan » 19 июл 2012, 11:45

ИМХО по видео с ютуба схему собирать, мягко говоря, не удобно...
Очевидно речь идет о сдвоенных концевиках, т.к. только одним концевиком "переполюсовку" (реверс) мотора не осуществить. И хотя, на видео видно что концевики не сдвоенные (хотя там есть один кадр где мелькают другие концевики), тем не менее правильно было бы заглянуть на страницу уважаемого МегаБИЗОНа где есть практически всё, в том числе и по этому поводу тоже forum88/topic2214.html а если внимательно почитать сей топик, то на этой странице forum88/topic2214-225.html#p168371 есть и интересующая Вас схемка :wink: тут как раз на одиночных концевиках, только с разделенным питанием.
Раз пошло такое дело, однозначно - лучше работать с принципиальными схемами - ответ на любой вопрос по схеме, можно всегда получить незамедлительно.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Зашел в тупик

Сообщение Kelt » 19 июл 2012, 12:31

Здравствуйте “Vovan”!
Обязательно прочитаю и изучу. Да, на видео есть несколько нюансов. Видно, что у них несколько штук, для удобства съемки, и они чуть отличаются. Видео классное, но уж так все показывают(почти), то могли уже и схему показать детально или на рисунке.
Спасибо.
С уважением, Ярослав.
Kelt

Сообщения: 9
Зарегистрирован: 18 июл 2012, 23:15
Откуда: Тольятти, Брно(Чехия)

Re: Зашел в тупик

Сообщение Radist » 19 июл 2012, 13:27

Вот то, что вам нужно :)
Вложения
how_to_make_robot.zip
(624.77 КиБ) Скачиваний: 0
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Зашел в тупик

Сообщение Kelt » 19 июл 2012, 13:43

Здравствуйте "Radist"!
Чудо! Классные фото, хорошая статья.
Спасибо.
С уважением, Ярослав.
Всем Вам огромное спасибо за помощь. С Вашими советами, я сегодня закончу (наверно), сынок будет просто счастлив.
Kelt

Сообщения: 9
Зарегистрирован: 18 июл 2012, 23:15
Откуда: Тольятти, Брно(Чехия)

Re: Зашел в тупик

Сообщение Kelt » 19 июл 2012, 21:37

Подключил по схеме, которую посоветовал уважаемый "Radist". Всё заработало. Спасибо. Но есть один проблем. Не ездит. Где то потерялась мощность батареек. Может это и логично, но я в школе много всего интересного пропускал. А может нас просто ничему не научили? :D При обычном подключении ездил отлично, только система не работала как надо, за моей не способности... Теперь все ОК, но... Попробую еще схему от "MegaBIZON", которую посоветовал "Vovan", просто раде интереса или добавлю батарейки (моторчики на 6V).
Kelt

Сообщения: 9
Зарегистрирован: 18 июл 2012, 23:15
Откуда: Тольятти, Брно(Чехия)

Re: Зашел в тупик

Сообщение Vovan » 19 июл 2012, 22:00

Так это одна и та же схема, я ж написал "с разделенным питанием". Т.е. 1 батарейка (1,5в) на 1 мотор. А до этого у Вас было две батарейки (3в) на мотор, таким образом "потерялось" питающее напряжение. Выхода здесь три:
1. поставить по два микропереключателя (спаренные) на один "ус", а схему переделать.
2. ничего не менять, а лишь добавить еще две батарейки включив их попарно-последовательно с первыми.
3. заменить моторы на полторавольтовые или хотя бы на трехвольтовые.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Зашел в тупик

Сообщение Kelt » 19 июл 2012, 22:18

Спасибо! Я попробовал добавить две батарейки по 1.5V. Ничего не изменилось. Поставил 9V, мощности хватает. Сейчас буду все переделывать.
Kelt

Сообщения: 9
Зарегистрирован: 18 июл 2012, 23:15
Откуда: Тольятти, Брно(Чехия)

Re: Зашел в тупик

Сообщение Vovan » 19 июл 2012, 23:01

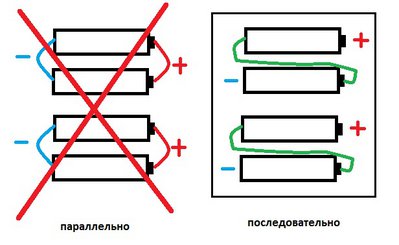

Kelt писал(а):Я попробовал добавить две батарейки по 1.5V. Ничего не изменилось.
очевидно добавлены не верно, невозможно чтобы не изменилось, ведь раньше от двух, включенных последовательно, по Вашим словам два мотора крутились нормально. Значит и теперь при правильном "добавлении"
Vovan писал(а):добавить еще две батарейки включив их попарно-последовательно с первыми
будет тоже две работать на один мотор! Только подключить добавленные правильно, не параллельно первым, а последовательно с первыми...
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Зашел в тупик

Сообщение Kelt » 19 июл 2012, 23:31

Скорее я так и сделал, дурак. Попробую. Напишу.
Спасибо.
Kelt

Сообщения: 9
Зарегистрирован: 18 июл 2012, 23:15
Откуда: Тольятти, Брно(Чехия)
